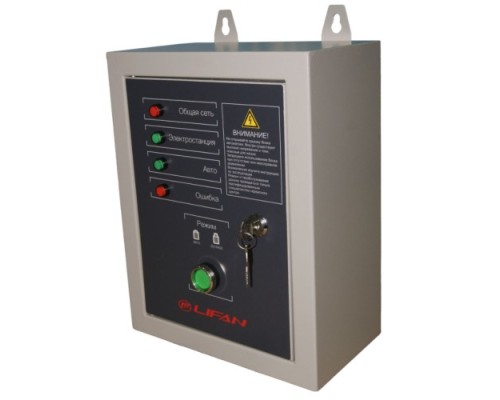

Блок автоматики LIFAN ABP 12000E3A 220/380V

Автоматический ввод резерва для генератора 12 кВт

Блок автоматики LIFAN ABP 12000E3A 220/380V — это устройство, которое обеспечивает автоматический запуск бензинового генератора при пропадании централизованного электроснабжения и его отключение после восстановления сети. Модель рассчитана на работу с генераторами мощностью до 12 кВА (12 кВт) и выходным напряжением 400/230 В (трехфазная сеть 380В с возможностью использования однофазных нагрузок 220В). Управление происходит без участия человека: блок самостоятельно контролирует наличие напряжения на вводе, подает сигнал на запуск двигателя генератора и переключает нагрузку на резервный источник.

Принцип работы и сценарии использования

Блок автоматики решает задачу бесперебойного электроснабжения объектов, где критически важна непрерывность питания. При исчезновении напряжения в основной сети блок через заданную выдержку времени (обычно несколько секунд) подает команду на стартер генератора. После выхода генератора на рабочий режим нагрузка переключается на него. При появлении основного питания блок выдерживает паузу для стабилизации сети, затем переключает нагрузку обратно и останавливает генератор после работы на холостом ходу (для охлаждения двигателя).

Основные сферы применения:

• Автоматизация работы резервного генератора в частных домах, на дачах, в небольших мастерских.


• Обеспечение питания оборудования, не допускающего длительных перерывов (отопление, холодильное оборудование, системы видеонаблюдения).


• Использование в качестве элемента системы АВР (автоматический ввод резерва) для трехфазных потребителей.

Ключевые особенности и практические возможности

Автоматический запуск и остановка. Блок полностью берет на себя управление генератором: от подачи сигнала на запуск до контроля за временем работы и остановки. Это исключает необходимость находиться рядом с оборудованием при аварийном отключении.

Поддержка трехфазной и однофазной нагрузки. Устройство работает с сетью 380В (три фазы) и позволяет подключать как трехфазные потребители (например, насосы, станки), так и однофазные (освещение, бытовая техника) через соответствующие фазы. Максимальная мощность нагрузки — 12 кВА.

Зарядка аккумулятора генератора. Блок автоматики оснащен встроенным зарядным устройством, которое подзаряжает стартерную батарею генератора от основной сети. Это гарантирует, что аккумулятор всегда готов к запуску, даже после длительного простоя оборудования.

Компактность и малый вес. При весе всего 5 кг и габаритах 140×380×250 мм блок легко монтируется на стену или в электрощит рядом с генератором. Не требует специального фундамента или отдельного помещения.

Совместимость и ограничения

Блок разработан для работы с бензиновыми генераторами LIFAN мощностью 12 кВт на 220/380В, в частности с моделями 11100E, 11100EA-3U, 12000EA, 12000E3A. Перед установкой убедитесь, что ваш генератор имеет соответствующий разъем для подключения блока автоматики и поддерживает режим дистанционного запуска (наличие клемм для стартера, зажигания и датчика масла).

Важные ограничения:

• Рабочий диапазон температур: от +5°C до +40°C. При эксплуатации в неотапливаемых помещениях зимой требуется дополнительный обогрев или установка в отапливаемом месте.


• Блок предназначен для управления генератором, а не для защиты от коротких замыканий или перегрузок — эти функции должен обеспечивать автоматический выключатель на линии.


• Подключение должен выполнять квалифицированный электрик с учетом схемы, указанной в документации к блоку и генератору.

На что обратить внимание при выборе

При подборе блока автоматики убедитесь, что мощность вашего генератора не превышает 12 кВА — это предельная нагрузка для данной модели. Если генератор имеет меньшую мощность (например, 8 кВт), блок подойдет, но его возможности будут избыточны. Также проверьте, что напряжение на выходе генератора соответствует 400/230 В (трехфазное/однофазное). Для генераторов только на 220В (одна фаза) эта модель не подходит. Учитывайте, что блок не включает в себя контактор или пускатель для коммутации силовых цепей — обычно эти элементы встроены в сам генератор или приобретаются отдельно.
