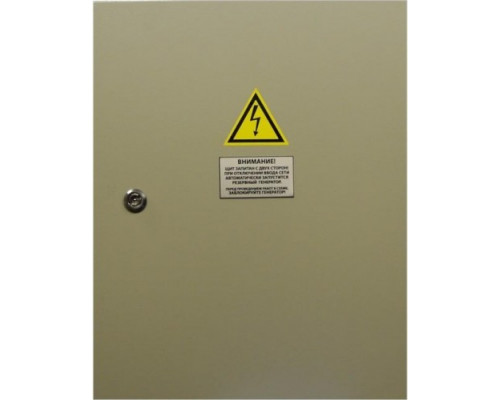

Блок автоматики ТСС 800-1000 кВт ПРОФ (2000А) 007436

Профессиональный блок автоматики для мощных генераторных установок

Блок автоматики ТСС 800-1000 кВт ПРОФ (2000А) 007436 представляет собой устройство автоматического ввода резерва (АВР), предназначенное для управления мощными генераторными установками в диапазоне от 800 до 1000 кВт. Это решение для объектов, где требуется надёжное переключение между основным и резервным источником питания при нагрузках до 2000 ампер. Модель относится к профессиональной серии, что подразумевает усиленную коммутационную аппаратуру и повышенный запас прочности для промышленного применения.

Назначение и область применения

Основная задача блока — автоматическая коммутация потребителей между сетью и генератором при пропадании или восстановлении основного напряжения. Устройство подходит для объектов с высокими требованиями к бесперебойности электроснабжения:

• промышленные предприятия и производственные цеха;


• крупные торговые и логистические центры;


• медицинские учреждения и серверные;


• объекты с насосным и вентиляционным оборудованием.

Блок рассчитан на установку в составе стационарных дизель-генераторных установок высокой мощности и не предназначен для мобильных или портативных систем.

Ключевые особенности и практические возможности

Модель 007436 обеспечивает переключение нагрузки до 2000 ампер при выходном напряжении 400 В. Это позволяет подключать к ней генераторы мощностью 800–1000 кВт с трёхфазным выходом. Устройство реализует логику приоритета сети: при наличии основного напряжения потребители питаются от сети, при его исчезновении — автоматически переключаются на генератор. После восстановления сети блок возвращает нагрузку на основной источник с заданной выдержкой времени.

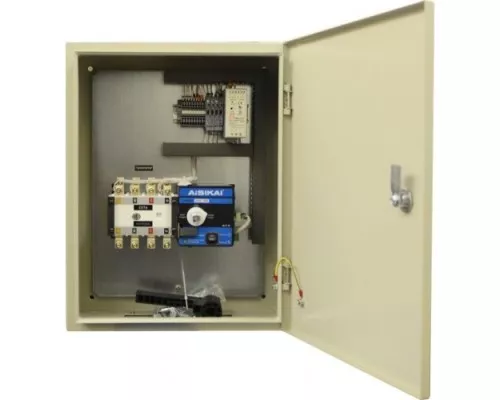

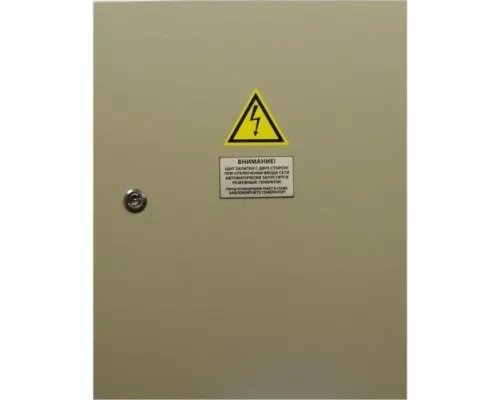

Конструкция блока выполнена в металлическом корпусе с габаритами 800×1800×800 мм. Масса 178,5 кг указывает на использование силовых контакторов или автоматических выключателей промышленного исполнения, способных выдерживать длительные токовые нагрузки и частые циклы переключения. Устройство монтируется в вертикальном положении на ровное основание.

Ограничения и моменты для выбора

При подборе блока автоматики ТСС ПРОФ (2000А) необходимо учитывать несколько факторов:

• устройство совместимо только с генераторами, имеющими выходное напряжение 400 В и трёхфазную схему подключения;


• номинальный ток 2000 А накладывает требования к сечению питающих кабелей и аппаратуре защиты на вводе;


• блок не включает в себя генератор, аккумуляторные батареи, систему запуска и топливную автоматику — это только коммутационный модуль;


• для корректной работы требуется внешний контроллер управления генератором, который подаёт команду на запуск при пропадании сети;


• масса и габариты предполагают установку на усиленный пол или фундамент, а также использование грузоподъёмного оборудования при монтаже.

Выбор данной модели оправдан для объектов, где требуется коммутация больших токов с высокой надёжностью и минимальным временем переключения. Устройство не предназначено для частных домов или небольших коммерческих объектов с генераторами до 100 кВт — для таких задач существуют более компактные и лёгкие модели АВР.
