Домкрат гидравлический TOR ДП100Г100 (HHYG-100100KS), 100 т с полым штоком 1004669

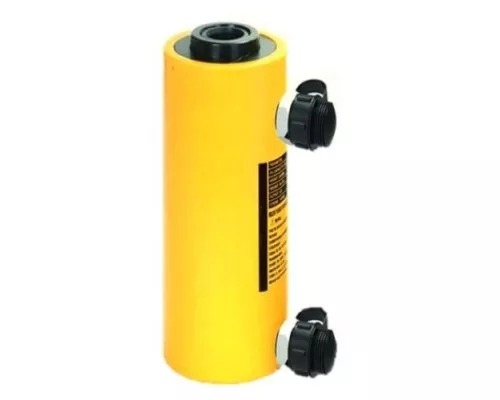

Гидравлический силовой цилиндр с полым штоком TOR ДП100Г100: что это и как работает

Домкрат TOR ДП100Г100 (артикул 1004669) — это специализированный гидравлический цилиндр одностороннего действия, рассчитанный на усилие 100 тонн. Его ключевая особенность — полый шток диаметром 126 мм, через который можно пропускать арматуру, тросы или канаты. В отличие от обычных домкратов, эта модель не имеет встроенного насоса: она подключается к внешнему гидравлическому оборудованию (ручному или электрическому насосу) с рабочим давлением до 70 МПа. Инструмент предназначен для точного приложения больших усилий вдоль оси стержня, а не для подъема грузов в вертикальной плоскости. Это силовой элемент для профессиональных строительных и монтажных задач, где требуется контролируемое натяжение или прессование.

Основные сферы применения: где используется 100-тонный домкрат с полым штоком

Конструкция с полым штоком делает эту модель незаменимой для операций, где усилие передается непосредственно на стержневой элемент, проходящий через центральное отверстие. Основные рабочие задачи включают:

• Натяжение арматуры при постнатяжении и преднапряжении железобетонных конструкций (мосты, балки, плиты перекрытия) — домкрат позволяет создавать проектное усилие на стержнях диаметром до 32-36 мм.


• Запрессовка и выпрессовка деталей с натягом (втулки, подшипники, оси) в составе съемников и прессовых установок — полый шток упрощает центровку и передачу усилия.


• Натяжение вант и канатов в мостостроении и такелажных работах — через отверстие штока пропускается трос, что обеспечивает равномерное натяжение.


• Ремонт и обслуживание тяжелого оборудования, где требуется контролируемое усилие на стержневые элементы (например, выпрессовка валов или осей).

Инструмент оптимален для стационарных и полустационарных установок на строительных площадках и в цехах ЖБИ, где есть доступ к гидравлической станции и возможность закрепления домкрата в силовой конструкции (траверсе, пресс-форме).

Практический смысл ключевых характеристик

Усилие 100 тонн (1000 кН) — это рабочий параметр, определяющий способность инструмента развивать давление до 70 МПа. Этого достаточно для работы с арматурой классов А800 и выше, а также для запрессовки крупногабаритных деталей в металлообработке. Ход штока 100 мм — величина перемещения поршня за один цикл. Для задач натяжения арматуры этого хода достаточно для выборки слабины и создания проектного усилия. При необходимости последовательного натяжения (например, на длинных стержнях) используются переходные муфты или многоцикловые схемы работы с насосом. Диаметр штока 126 мм — это внешний диаметр полого штока. Внутренний диаметр полости (отверстия для пропуска стержня) обычно составляет около 60-70 мм для данной модели, что позволяет работать с арматурой диаметром до 32-36 мм и стандартными канатами. Отсутствие встроенного насоса означает, что для работы потребуется отдельный гидравлический насос (ручной или электрический) с рабочим давлением до 70 МПа и маслоемкостью, достаточной для заполнения цилиндра домкрата.

Конструктивные особенности и ограничения

Домкрат TOR ДП100Г100 относится к категории специализированного оборудования и имеет ряд особенностей, которые важно учитывать:

• Работает только от внешнего насоса — в комплекте нет рукоятки или педали, требуется подключение к гидростанции.


• Одностороннего действия — возврат штока происходит под действием внешней нагрузки или встроенной возвратной пружины (если предусмотрена конструкцией). Для принудительного обратного хода может потребоваться дополнительный штуцер или двухшланговая схема.


• Масса 56,6 кг — инструмент требует использования грузоподъемных механизмов для монтажа в рабочее положение. Габариты упаковки (212x257x212 мм) компактны для такого усилия, что упрощает транспортировку.


• Не предназначен для подъема грузов в вертикальной плоскости — это силовой цилиндр для натяжения и прессования, а не классический домкрат для автомобилей.

На что обратить внимание при выборе

Перед приобретением модели ДП100Г100 убедитесь, что ваше гидравлическое оборудование совместимо по давлению (до 70 МПа) и типу присоединения. Уточните внутренний диаметр полого штока — он должен соответствовать диаметру используемой арматуры или каната. Также проверьте, требуется ли для ваших задач возвратная пружина или двухстороннее действие — в этом случае может потребоваться домкрат другой модификации или дополнительный гидравлический блок. Данная модель оптимальна для стационарных и полустационарных установок на строительных площадках и в цехах ЖБИ, где есть доступ к гидравлической станции и возможность закрепления домкрата в силовой конструкции (траверсе, пресс-форме).
