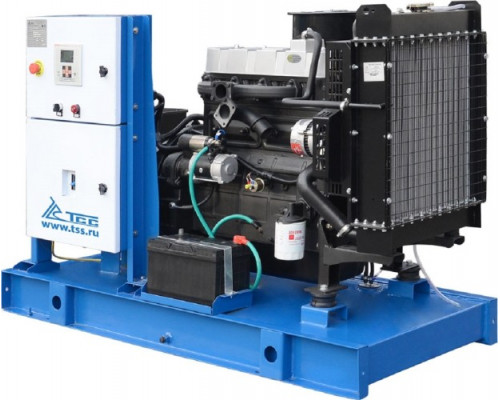

Электростанция дизельная ТСС АД-24С-Т400-1РМ16 (TTD 33TS) открытая, новая схема

Назначение и сфера применения

Дизельная электростанция ТСС АД-24С-Т400-1РМ16 (TTD 33TS) представляет собой стационарный генератор открытого исполнения, предназначенный для резервного электроснабжения объектов, где критически важна стабильность питания при редких перебоях сети. Модель рассчитана на обеспечение номинальной мощности 24 кВт (30 кВА) при напряжении 400 В, что позволяет запитать производственные линии, системы жизнеобеспечения зданий, строительные площадки, объекты агропрома и ЖКХ. Открытая рама упрощает установку в отдельных помещениях или под навесом, но требует защиты от осадков и пыли.

Силовые возможности и нагрузка

Номинальный ток 43,2 А при 400 В определяет практический предел одновременной нагрузки. Генератор способен длительно выдавать 24 кВт, а максимальная мощность (26,4 кВт) доступна кратковременно для пуска электродвигателей с высокими пусковыми токами. Важно учитывать, что для работы с трехфазными асинхронными двигателями (насосы, компрессоры, станки) необходим запас по мощности — модель справится с нагрузкой до 7-10 кВт на фазу при равномерном распределении. Отсутствие автозапуска (АВР) означает, что запуск и подключение нагрузки выполняются вручную, что типично для объектов с редкими отключениями сети.

Двигатель и эксплуатационные характеристики

Установка оснащена дизельным двигателем TSS Diesel объемом 3610 см³ (40,79 л.с.) с жидкостным охлаждением. Частота вращения 1500 об/мин — стандарт для промышленных генераторов, обеспечивающий баланс между ресурсом и стабильностью выходного напряжения. Жидкостное охлаждение позволяет эксплуатировать станцию в широком диапазоне температур (при условии использования соответствующего антифриза). Электрический стартер с аккумулятором в комплекте упрощает запуск, а счетчик моточасов помогает контролировать регламент обслуживания. Емкость масляного картера 18 л указывает на необходимость своевременной замены масла каждые 250-500 моточасов в зависимости от качества топлива.

Топливная система и автономность

Встроенный топливный бак объемом 88 л обеспечивает непрерывную работу при номинальной нагрузке около 6-8 часов (расход дизеля при 24 кВт — примерно 6-8 л/ч). Индикатор уровня топлива позволяет контролировать остаток без открытия крышки. Для длительной автономной работы требуется внешняя емкость с топливом и система подкачки — штатный бак рассчитан на краткосрочное резервирование. При выборе топлива используйте дизель с цетановым числом не ниже 45 и сезонной вязкостью.

Конструктивные особенности и ограничения

Степень защиты IP23 допускает установку в помещениях с ограниченным доступом пыли и капель, но не предусматривает защиту от струй воды или конденсата. Открытое исполнение (без кожуха) требует организации выхлопной системы и шумоизоляции — уровень шума 85 дБ на расстоянии 1 м сопоставим с работой грузового дизеля, поэтому для жилых зон необходим звукоизолирующий кожух или вынос установки в отдельное помещение. Габариты 1750×611×1218 мм и масса 680 кг требуют бетонного основания или усиленного пола. Модель поставляется с аккумулятором, но без кабелей подключения и автоматики — их приобретают отдельно под конкретную схему ввода резерва.

Практические нюансы выбора

• Для подключения к трехфазной сети 400 В используйте кабель сечением не менее 10 мм² по меди на каждую фазу (с учетом длины до 50 м).


• Отсутствие АВР означает, что при длительном отсутствии персонала потребуется установка внешнего щита автоматического переключения.


• Жидкостное охлаждение требует контроля уровня антифриза и состояния радиатора — при работе в запыленных условиях необходима регулярная очистка.


• Максимальная мощность 26,4 кВт доступна не более 1 часа в течение 12 часов работы — учитывайте это при расчете пиковых нагрузок.


• Для запуска в холодное время года (ниже -10°C) рекомендуется предпусковой подогреватель охлаждающей жидкости — штатно не предусмотрен.
