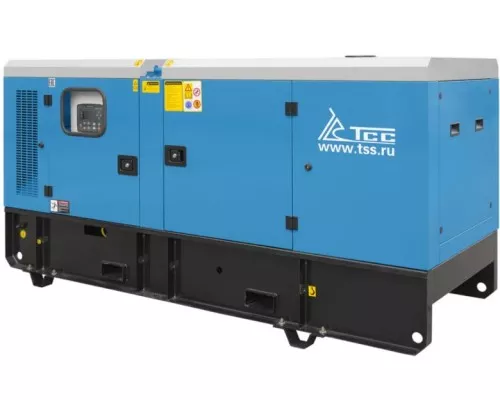

Дизельная электростанция ТСС АД-40С-T400-1PKM11 (TTD 55TS ST) в шумозащитном кожухе

Назначение и сфера применения

Дизельная электростанция ТСС АД-40C-T400-1PKM11 (TTD 55TS ST) — это стационарная резервная установка мощностью 40 кВт (44 кВА), предназначенная для обеспечения бесперебойным электропитанием объектов, где перебои в сети случаются редко, но их последствия критичны. Модель рассчитана на работу в режиме автоматического или ручного резерва на стройплощадках, производственных цехах, в частных домохозяйствах, агропромышленных комплексах, объектах ЖКХ и торговли. Установка поставляется в шумозащитном кожухе, что расширяет возможности её размещения на территориях с требованиями по акустическому комфорту.

Конструктивные особенности и силовые компоненты

Основа электростанции — дизельный двигатель TSS Diesel модели TDK-N 56 4LT (24 В) с рабочим объёмом 4150 см³ и мощностью 56 л.с. (61 кВт). Двигатель выполнен на базе проверенных технологий: чугунный блок цилиндров, механический регулятор оборотов (1500 об/мин) и жидкостное охлаждение. Такая конструкция обеспечивает высокую ремонтопригодность и стабильную работу при редких запусках, характерных для резервного режима. Двигатель не требует дорогих расходных материалов — используются стандартные моторное масло и антифриз.

В качестве альтернатора установлен синхронный генератор TSS SA (модель ДГУ АД-40-Ф) с классом изоляции H и степенью защиты IP23. Система возбуждения SHUNT обеспечивает стабильное формирование напряжения 400/230 В при номинальном токе 72 А. Максимальная мощность генератора составляет 44 кВА, что позволяет кратковременно подключать нагрузки с пусковыми токами (например, электродвигатели насосов или компрессоров) при условии соблюдения запаса по мощности.

Практические возможности и ограничения

Электростанция оснащена встроенным топливным баком ёмкостью 140 литров, интегрированным в стальную раму. При номинальной нагрузке 40 кВт расход дизельного топлива составит ориентировочно 8–10 л/ч, что обеспечивает автономную работу до 14–17 часов без дозаправки. Для контроля состояния установки предусмотрены: датчик уровня масла (аварийная остановка при падении давления), индикатор уровня топлива и счётчик моточасов. Система контроля напряжения автоматически стабилизирует выходные параметры в пределах допустимых отклонений.

Важно учитывать: модель поставляется с двумя аккумуляторами в комплекте, но без автоматического ввода резерва (АВР). Для работы в автоматическом режиме (при пропадании сети) требуется дополнительная установка блока АВР. Стартер — электрический, запуск осуществляется с панели управления или дистанционно при подключении внешнего контроллера. Уровень шума в кожухе составляет 74 дБ — это позволяет размещать установку вблизи жилых зон или офисов без дополнительной шумоизоляции.

Габариты, монтаж и эксплуатационные нюансы

Установка имеет следующие размеры: длина 2250 мм, ширина 935 мм, высота 1210 мм. Масса — 1050 кг. Для стационарного размещения требуется бетонное основание или виброопоры, способные выдержать вес оборудования. Электростанция поставляется заправленной техническими жидкостями (масло, антифриз) и проходит заводские испытания не менее 2 часов. Перед вводом в эксплуатацию необходимо проверить уровень масла в картере (ёмкость 13 л) и подключить внешний топливопровод при необходимости увеличения автономности.

Обратите внимание: степень защиты IP23 допускает установку под навесом или в помещении, но не на открытом воздухе без защиты от осадков. Для подключения нагрузки используется трёхфазная сеть 400 В (звезда) с возможностью отбора однофазного напряжения 230 В. Номинальная мощность при однофазной нагрузке ограничена 40 кВт, при трёхфазной — 44 кВА. Рекомендуется предусмотреть автоматический выключатель на номинальный ток 72 А для защиты линии.

Сильные стороны модели

• Надёжность при редких запусках: двигатель с механическим регулятором и чугунным блоком не требует сложного обслуживания и стабильно работает после длительных простоев.


• Низкий уровень шума: 74 дБ в кожухе позволяет устанавливать генератор вблизи жилых и офисных зон без дополнительных акустических экранов.


• Простота обслуживания: доступные расходные материалы (масло, антифриз, фильтры) и ремонтопригодность силового агрегата в полевых условиях.


• Комплектация: два аккумулятора, встроенный топливный бак и полная заводская заправка жидкостями — установка готова к работе после подключения нагрузки.
