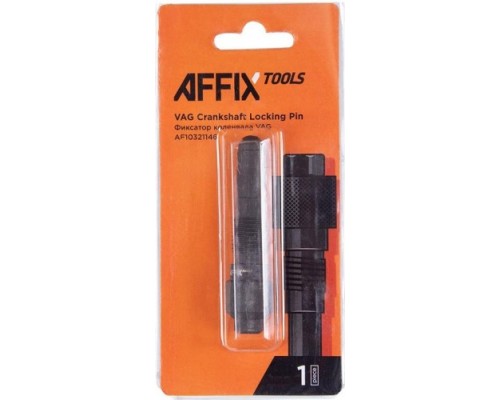

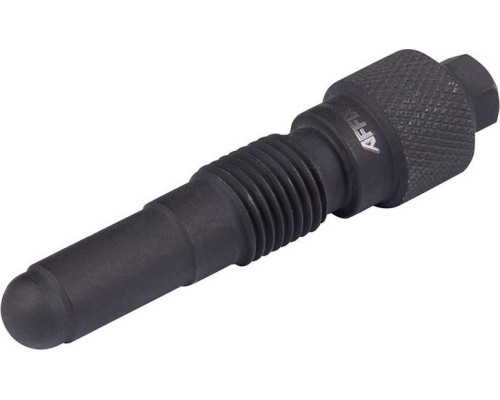

Фиксатор коленвала AFFIX VAG V6 M14x1,5 AF10321146

Назначение и область применения

Фиксатор коленвала AFFIX AF10321146 — это специализированный инструмент для точной блокировки коленчатого вала в положении верхней мертвой точки (ВМТ). Он предназначен для обслуживания и ремонта двигателей VAG с резьбой M14x1,5. Используется при замене ремня ГРМ, цепи, настройке фаз газораспределения, а также при работах, требующих жесткой фиксации вала для предотвращения проворота. Модель ориентирована на профессиональный ремонт и самостоятельное обслуживание, где важна точность установки поршней первого цилиндра.

Совместимость с двигателями

Инструмент охватывает широкий спектр бензиновых и дизельных моторов концерна VAG. Подходит для следующих типов двигателей:

• Бензиновые V6 объемом 2.0L, 2.4L, 2.8L, 3.2L FSI.


• Дизельные V6 объемом 3.0L и 3.2L TDI с системой Common-Rail.


• Дизельные V8 объемом 4.2L TDI (Common-Rail).


• Пятицилиндровые двигатели 2.5L I5.


• Двигатели объемом 5.2L.

Конкретные коды двигателей: BGP, BGQ, BPR, BPS, CBTA, CBUA, CGXB, CTUA, CJWB, CJWC, CJWE, CTWA, CTWB, BKH, CALA, CALB. Перед использованием обязательно сверьте резьбу и посадочное место вашего двигателя с указанными параметрами.

Конструктивные особенности и практические возможности

Фиксатор выполнен с резьбой M14x1,5, что обеспечивает надежное крепление к коленчатому валу без люфтов. Компактные габариты (70x20x150 мм) и малый вес (0.09 кг) делают его удобным для работы в ограниченном пространстве моторного отсека. Инструмент позволяет точно зафиксировать вал в положении ВМТ, исключая его случайное вращение при затяжке или ослаблении болтов шкива, а также при проверке фаз газораспределения. Это снижает риск повреждения поршней, клапанов и других элементов привода ГРМ.

Ограничения и важные замечания

Фиксатор предназначен исключительно для двигателей с резьбой M14x1,5. Не используйте его на моторах с другим шагом или диаметром резьбы — это может привести к повреждению инструмента или коленчатого вала. Инструмент рассчитан на механическую фиксацию, не является динамометрическим ключом и не предназначен для передачи крутящего момента. Перед началом работ убедитесь, что двигатель находится в положении ВМТ первого цилиндра согласно заводской инструкции. Фиксатор не входит в комплект других инструментов и поставляется отдельно.

Ключевые параметры для выбора

• Размер резьбы: M14x1,5 — обязательное условие для совместимости.


• Вес: 0.09 кг — легкий, не создает дополнительной нагрузки на резьбу.


• Производитель: AFFIX — специализированный бренд инструмента для авторемонта.


• Габариты: 70x20x150 мм — компактность для работы в стесненных условиях.

Выбор этой модели оправдан, если вам требуется точная и надежная фиксация коленвала при обслуживании двигателей VAG с указанными кодами. Инструмент решает задачу без лишних функций, что важно для профессионального и любительского ремонта.
