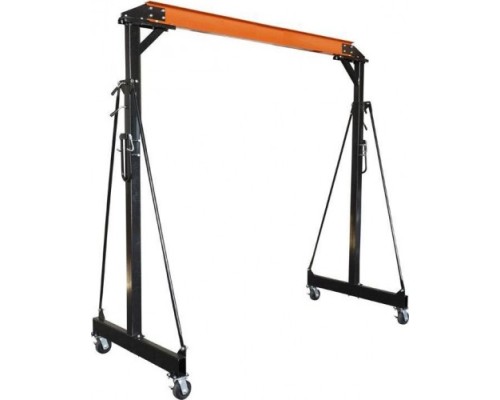

Кран козловой ручной TOR SB0901 0,5 т, пролет 2,4 м

Ручной козловой кран для точных и мобильных работ

Ручной козловой кран TOR SB0901 — это мобильное подъемное устройство, предназначенное для организации локальных погрузочно-разгрузочных и монтажных операций в условиях, где использование стационарных кранов или электрифицированных моделей экономически нецелесообразно или технически невозможно. Модель с индексом УПМ (устройство подъемное монтажное) представляет собой полноценную козловую конструкцию с ручным приводом, обеспечивающую работу в замкнутых пространствах цехов, мастерских, складов или на открытых площадках без привязки к источникам энергии.

Конструкция и область применения

Конструкция крана основана на классической козловой схеме: две вертикальные стойки, соединенные горизонтальной балкой (пролетной). Главное преимущество такой схемы — независимость от опорных стен и возможность свободного перемещения груза в пределах всей площади, ограниченной контуном крана. Модель SB0901 оптимальна для обслуживания локальных участков: разгрузки станков, перемещения заготовок между технологическими операциями, комплектации заказов на складе мелкоштучных грузов или работы в автосервисе с двигателями и агрегатами. Его грузоподъемность в 500 кг покрывает широкий спектр промышленных и хозяйственных задач, где важны контроль и точность позиционирования, которые обеспечивает ручной привод.

Ключевые параметры и их практический смысл

Понимание технических характеристик позволяет оценить, насколько данная модель соответствует конкретным условиям эксплуатации.

• Грузоподъемность 0,5 т (500 кг): Это рабочий предел для безопасного подъема. Модель рассчитана на регулярную работу с грузами соответствующей массы, такими как металлические заготовки, упакованная продукция, оборудование средней тяжести. Важно учитывать не только вес самого груза, но и массу грузозахватного приспособления (стропы, траверсы).


• Высота подъема 3,5 м: Фиксированное значение, определяющее максимальное расстояние от уровня пола (или земли) до крюковой подвески в ее верхнем положении. Эта высота диктует максимальные габариты перемещаемых объектов и планировку рабочей зоны. Она достаточна для штабелирования грузов на средние стеллажи, погрузки в высокие борта автотранспорта или работы с оборудованием.


• Пролет 2,4 м (расстояние между стойками): Критически важный параметр, определяющий ширину рабочей зоны. Кран может обслуживать пространство под балкой шириной 2,4 метра. Груз может перемещаться вдоль балки (за счет каретки) и подниматься по вертикали. Этот пролет подходит для работы над одним технологическим проемом, станком, столом или для обслуживания узкого коридора между стеллажами.


• Способ управления: ручной: Все операции — подъем/опускание груза и перемещение тележки вдоль балки — осуществляются вручную с помощью цепных передач. Это обеспечивает полную автономность от электросети, низкий уровень шума, высокую точность позиционирования и простоту обслуживания. Однако это накладывает ограничение по скорости работы и требует физических усилий оператора, что делает модель оптимальной для периодических, а не конвейерных операций.


• Вес крана 105 кг: Относительно небольшая масса для конструкции такого типа, что облегчает ее первоначальную сборку и, при необходимости, перестановку в пределах цеха с помощью вспомогательных средств. Конструкция остается устойчивой и надежной при работе с номинальной нагрузкой.

Особенности комплектации и эксплуатации

Данная модель имеет важную особенность, которую необходимо учесть при планировании работ.

Кран поставляется без тягового механизма (лебедки или тали). Это означает, что для приведения крана в рабочее состояние потребуется отдельно приобрести ручную цепную таль (тельфер) грузоподъемностью не менее 0,5 т. Таль будет установлена на каретку, которая перемещается по подвесному пути на нижнем поясе балки. Такой подход предоставляет гибкость: вы можете выбрать таль конкретного производителя, с нужной длиной цепи, высотой подъема или даже в будущем заменить ее на электрическую, если потребности изменятся. Убедитесь, что выбранная таль совместима с типоразмером подвесного пути (двутавра) на балке крана.

Транспортировка и монтаж

Кран поставляется в разобранном виде. Габариты упаковки (глубина 515 мм, ширина 150 мм, высота 2255 мм) указывают на то, что основные элементы (стойки и балка) имеют длинномерную форму. Сборка потребует внимательного изучения инструкции, наличия необходимого инструмента и, вероятно, участия нескольких человек из-за размеров и веса компонентов. После сборки кран представляет собой устойчивую самостоятельную конструкцию, которая устанавливается на ровное твердое основание (бетонный пол). Для обеспечения устойчивости и свободного перемещения колесных опор (если они предусмотрены в конструкции) необходимо проверить отсутствие перепадов высот и препятствий на пути.

Ограничения и рекомендации по выбору

При выборе данной модели следует отталкиваться от четкого понимания будущих задач. Кран SB0901 не предназначен для интенсивной круглосуточной эксплуатации — его ниша это периодические работы. Ручной привод определяет его применение в условиях, где подъем груза 500 кг силами одного-двух работников является нормальной практикой. Критически важно проверить соответствие пролета в 2,4 метра ширине обслуживаемого объекта или прохода. Если требуется обслуживать более широкую зону, необходима модель с большим пролетом. Также необходимо заранее предусмотреть место для хранения и подобрать совместимую таль, без которой кран функционально не готов к работе.
