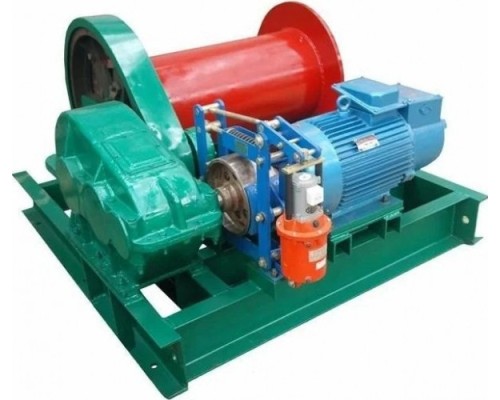

Лебедка электрическая TOR ЛМ (JM) 0,5 т без каната

Электрическая лебедка для интенсивных промышленных задач

Лебедка электрическая TOR ЛМ (JM) 114051 — это стационарный механизм тягового типа, рассчитанный на продолжительную работу с серьезными нагрузками. Модель с индексом 0,5 т создана для организации вертикального или горизонтального перемещения грузов в условиях цехов, мастерских, складов или строительных площадок. Ее конструкция и параметры ориентированы на надежность и долговечность в рамках заявленной грузоподъемности.

Ключевые параметры и их практическое значение

Номинальное тяговое усилие в 500 кг (0,5 тонны) определяет основной рабочий диапазон модели. Этот показатель означает, что лебедка эффективно и безопасно работает с грузами до этого веса. Для обеспечения запаса прочности и длительного ресурса критически важно не превышать указанное значение, особенно при постоянной эксплуатации.

Мощность двигателя 3 кВт при напряжении питания 400 В указывает на необходимость подключения к трехфазной промышленной сети. Это не бытовой инструмент, а оборудование для профессиональной среды. Такое питание обеспечивает стабильный крутящий момент и устойчивую работу под нагрузкой, что отличает модель от менее мощных однофазных аналогов.

Производительность и рабочие характеристики

Скорость намотки троса — важный параметр для планирования работ. Базовая скорость составляет 16 метров в минуту, что является оптимальным значением для контролируемого и безопасного перемещения большинства грузов. Максимальная скорость может достигать 28 м/мин, но ее использование целесообразно при работе с недогрузом или в режиме без нагрузки для сокращения вспомогательного времени.

Расчетная канатоемкость барабана в 100 метров определяет максимальную длину троса, который можно использовать. Диаметр троса 7.7 мм является рекомендуемым для данной модели, обеспечивая баланс между прочностью и гибкостью. Важно отметить, что лебедка поставляется без каната в комплекте — это позволяет пользователю самостоятельно выбрать трос (стальной или синтетический), строго соответствующий требованиям конкретных задач и правилам безопасности.

Конструктивные особенности и установка

Габаритный размер 760 мм (вероятно, длина корпуса) и общий вес 140 кг говорят о массивности и основательности конструкции. Такие вес и размеры подразумевают стационарный монтаж на надежное основание — стальную раму, бетонный фундамент или прочное перекрытие. Лебедка не предназначена для частого перемещения с места на место.

Конструкция лебедки серии ЛМ (JM) обычно включает в себя редуктор, обеспечивающий необходимое передаточное число и плавность хода, а также тормозную систему, удерживающую груз в случае прекращения подачи питания. При выборе места установки необходимо обеспечить свободный доступ для обслуживания и соблюдение всех требований электробезопасности для работы с оборудованием на 400 В.

Область применения и ограничения

Данная модель оптимальна для следующих задач:

• Перемещение оборудования и станков в рамках производственного цеха.


• Подъем и опускание габаритных, но не превышающих 500 кг, грузов на складах.


• Использование в качестве силового модуля в составе более сложных механизмов (конвейеров, подъемных тележек).


• Вытягивание или натяжение в горизонтальной плоскости при монтажных и строительных работах.

Ключевое ограничение — грузоподъемность. Не следует использовать эту лебедку для подъема людей, животных или особо ответственных грузов, если она не интегрирована в специально спроектированную систему с соответствующими сертификатами. Работа с грузами, близкими к предельной массе, требует регулярных проверок состояния троса, точек крепления и механизмов лебедки.

Комплектность и подготовка к работе

Как уже отмечалось, лебедка поставляется без каната. Пользователю также необходимо отдельно приобрести и установить:

• Стальной или синтетический трос диаметром ~7.7 мм длиной до 100 метров.


• Комплект крепежа для стационарного монтажа, соответствующий материалу основания.


• Подходящий кабельный ввод и электрокабель для подключения к трехфазной сети 400 В через защитную автоматику (автоматический выключатель, УЗО).


• Элементы управления (кнопочный пост) при необходимости выноса пульта управления от корпуса лебедки.

Перед первым запуском обязательна проверка всех соединений, смазка узлов в соответствии с руководством по эксплуатации и холостой пробный запуск. Регулярное техническое обслуживание, включающее контроль состояния тормозной системы, редуктора и электрических контактов, является залогом многолетней бесперебойной работы этого промышленного оборудования.
