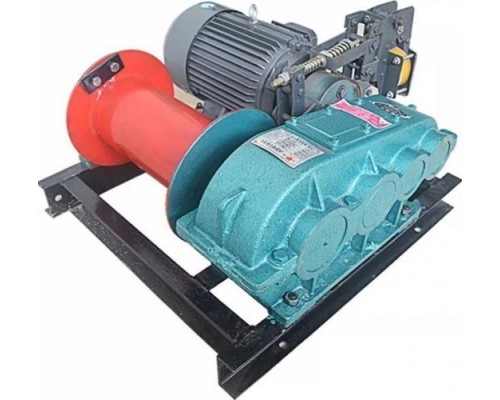

Лебедка электрическая TOR ЛМ 10 т без каната

Электрическая лебедка для решения масштабных промышленных задач

Лебедка электрическая TOR ЛМ (JM) 10,0 т — это мощное стационарное тяговое устройство, рассчитанное на интенсивную эксплуатацию в тяжелых условиях. Модель 114101 с тяговым усилием в 10 тонн представляет собой профессиональное оборудование для горизонтального перемещения и буксировки сверхтяжелых грузов, где требуются надежность, постоянная готовность к работе и высокая производительность. Ее конструкция и параметры ориентированы на промышленные объекты, где ручные методы или техника меньшей мощности неэффективны или неприменимы.

Назначение и области применения

Данная лебедка создана для выполнения ответственных операций в ключевых отраслях промышленности. Ее основная функция — создание мощного и контролируемого тягового усилия для перемещения несамоходных грузов по горизонтали или пологим склонам.

• Металлургия: Перемещение ковшей, манипуляция с тяжелыми заготовками, кантовка проката, обслуживание печей и транспортировка оборудования внутри цеха.


• Строительство и монтаж: Натяжение и укладка магистральных коммуникаций (трубопроводов, кабелей), перемещение тяжелых строительных конструкций, монтаж крупногабаритных элементов, вытягивание техники.


• Горнодобывающая промышленность: Буксировка вагонеток, обслуживание рельсовых путей в шахтах и карьерах, перемещение тяжелого обогатительного оборудования.


• Судостроение и судоремонт: Стапельные работы, стягивание корпусов судов, спуск на воду или вытягивание на берег.

Критически важно отметить, что лебедка ЛМ (JM) не предназначена для подъема людей или грузов в вертикальной плоскости с удержанием их на весу. Это исключительно тяговый механизм, и его использование в качестве грузоподъемного (например, для кранов) запрещено и опасно.

Расшифровка ключевых характеристик и их практический смысл

Цифры в техническом паспорте напрямую определяют возможности и условия интеграции оборудования в технологический процесс.

• Тяговое усилие 10 000 кг (10 тонн): Это максимальное усилие, которое лебедка может развить на барабане для сдвига или перемещения груза. На практике это означает возможность работать с грузами массой в десятки и даже сотни тонн (на катках или рельсах), преодолевая силу трения или небольшой уклон. Для тяжелых операций часто используется полиспастная система, которая позволяет увеличить тяговое усилие в несколько раз, пропорционально уменьшая скорость.


• Мощность двигателя 30 кВт: Высокая потребляемая мощность (30 кВт) указывает на способность двигателя длительно работать под высокой нагрузкой без перегрева, обеспечивая стабильное усилие. Это показатель энергоемкости оборудования: для его подключения требуется соответствующая электрическая инфраструктура.


• Напряжение питания 400 В, 3 фазы: Лебедка работает от промышленной трехфазной сети 380В/50Гц с допустимым отклонением ±5%. Это стандарт для стационарного промышленного оборудования. Подключение должно выполняться квалифицированным персоналом с учетом пусковых токов мощного электродвигателя.


• Скорость намотки 8 м/мин: Относительно невысокая скорость подчеркивает, что модель оптимизирована для мощности, а не для быстрого хода. Она обеспечивает точное и плавное управление перемещением многотонного груза, минимизируя рывки.


• Расчетная канатоемкость 450 м (для троса диаметром 30 мм): Большая длина намотки позволяет организовывать протяженные технологические линии, работать на дистанции без частых перестановок якоря или самой лебедки. Диаметр троса в 30 мм говорит о его исключительной прочности и износостойкости, рассчитанной на многократные циклы работы под предельной нагрузкой.


• Габариты и вес (1920x880x900 мм, 3200 кг): Лебедка является крупногабаритным и тяжелым стационарным агрегатом. Ее установка требует подготовленного, прочного фундамента или жестко закрепленной рамы. Транспортировка и монтаж должны планироваться с применением грузоподъемной техники.

Условия эксплуатации и важные ограничения

Надежная и долговечная работа лебедки возможна только при строгом соблюдении регламента, определенного производителем.

• Температурный диапазон: Оборудование может эксплуатироваться в широком диапазоне от -20°C до +40°C. Однако ключевое условие при работе в мороз — предварительный подогрев смазочных материалов в редукторе и других узлах до рабочей температуры. Без этого запуск и работа приведут к ускоренному износу и возможным поломкам.


• Влажность: Допустимая влажность окружающего воздуха — не более 85%. Для работы в условиях повышенной влажности (доковые цеха, некоторые горные выработки) необходимо обеспечить дополнительную защиту электрооборудования.


• Комплектность (без каната): Модель поставляется без стального каната (троса). Это стандартная практика для промышленных лебедок, так как выбор троса (его тип, конструкция, длина) часто зависит от конкретной технологической задачи заказчика. Подбор, покупку и намотку троса необходимой длины и характеристики нужно планировать отдельно.


• Управление и безопасность: Управление такой лебедкой, как правило, осуществляется с выносного пульта. В конструкции должны быть предусмотрены и регулярно проверяться тормозная система и предохранительные устройства (концевой выключатель, защита от перегрузки). Обслуживание и ремонт должны проводиться обученным техническим персоналом.

На что обратить внимание при выборе этой модели

Решение о применении лебедки TOR ЛМ (JM) 10,0 т должно основываться на тщательном технико-экономическом обосновании.

• Анализ нагрузки: Необходимо точно рассчитать требуемое тяговое усилие с учетом массы груза, коэффициента трения, наличия уклона и возможного использования полиспастов. Запас прочности должен быть адекватным.


• Инфраструктура: Требуется убедиться в наличии на объекте трехфазной сети достаточной мощности, возможности установки массивного фундамента, а также в наличии грузоподъемных средств для монтажа.


• Организация рабочего пространства: Нужно спланировать траекторию движения груза, точки крепления лебедки и якоря, зону укладки троса длиной до 450 метров, обеспечить безопасную зону вокруг натянутого троса.


• Дальнейшее оснащение: Помимо троса, может потребоваться комплект такелажной оснастки (блоки, коуши, зажимы для троса), выносной пульт управления большой длины, дополнительные средства безопасности.

Лебедка электрическая TOR ЛМ (JM) 10,0 т — это инструмент для решения сложных промышленных задач, где важны не подвижность, а мощь, выносливость и надежность. Ее правильный выбор и интеграция в технологический процесс позволяют механизировать тяжелый ручной труд, повысить безопасность и предсказуемость операций с многотонными грузами.
