Профессиональный инструмент для синхронизации газораспределительного механизма VAG

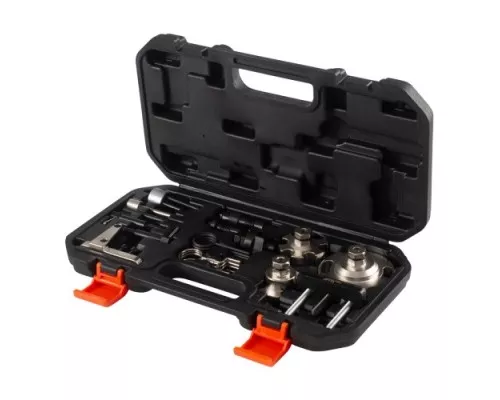

Набор для установки фаз ГРМ AFFIX AF10321134C представляет собой комплект из 20 специализированных приспособлений, предназначенных для фиксации и синхронизации распределительных валов, коленчатого вала и балансирных валов при обслуживании цепного привода ГРМ на дизельных двигателях VAG. Инструмент разработан для точной установки фаз газораспределения, что критически важно для корректной работы Common Rail систем впрыска. В отличие от универсальных фиксаторов, этот набор учитывает геометрию конкретных моторов, исключая риск смещения меток и ошибок при замене цепи, натяжителей или успокоителей.
Область применения и совместимость
Набор ориентирован на дизельные двигатели VAG с цепным приводом ГРМ объемом 2.7L и 3.0L TDI V6, а также 4.0L и 4.2L TDI V8. Инструмент подходит для широкого ряда моделей Audi (A4, A5, A6, A7, A8, Q5, Q7, SQ5 и их модификаций) и Volkswagen (Phaeton, Touareg). Полный перечень кодов двигателей включает более 80 вариантов — от ранних серий BBP, ASB до современных CTBA, CTCC. Перед использованием важно сверить код мотора по VIN, так как конструкция ГРМ может различаться даже в пределах одного объема. Набор не предназначен для бензиновых двигателей или моторов с ременным приводом.
Состав и практическое назначение элементов

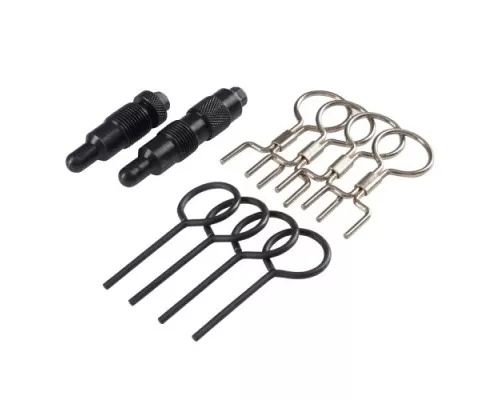

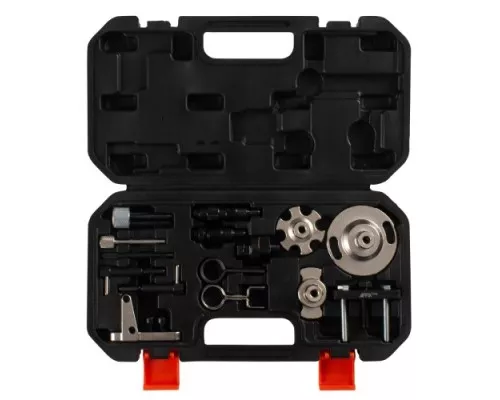

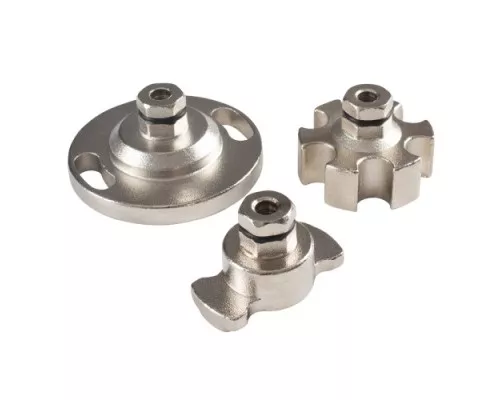

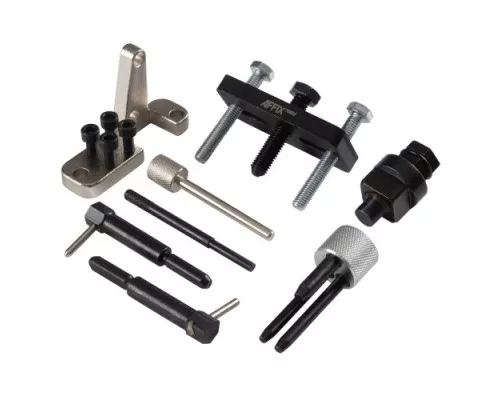

Комплект включает 20 предметов, каждый из которых выполняет строго определенную функцию при установке фаз:
- Фиксаторы распределительных валов — обеспечивают неподвижность распредвалов в положении ВМТ, предотвращая их проворот при снятии цепи.
- Стопор коленчатого вала — блокирует вращение коленвала, позволяя точно выставить верхнюю мертвую точку первого цилиндра.
- Приспособления для балансирных валов — удерживают валы в правильном положении, что критично для снижения вибраций и равномерной работы двигателя.
- Направляющие втулки и центровочные штифты — облегчают установку натяжителей цепи и фиксацию звездочек.
- Специализированные ключи и держатели — позволяют откручивать и затягивать болты шкивов с контролем момента, не повреждая резьбу.
Все элементы изготовлены из стали с оксидированным покрытием, что обеспечивает коррозионную стойкость и точное сопряжение с деталями двигателя. Цинковое покрытие на отдельных компонентах снижает риск задиров на алюминиевых поверхностях ГБЦ.
Ключевые особенности и ограничения

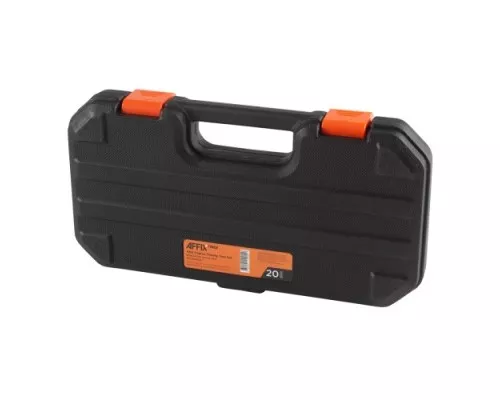

Набор поставляется в пластиковом кейсе PE-HD размером 380×200×60 мм, что удобно для хранения и транспортировки. Вес 2.5 кг делает его портативным для выездного ремонта. Важно учитывать, что инструмент рассчитан на профессиональное использование — для корректной работы требуются навыки обслуживания цепных ГРМ и знание процедур установки фаз конкретного двигателя. Некоторые операции, например, фиксация балансирных валов на моторах 4.2L TDI, могут потребовать дополнительных съемников или динамометрического ключа (не входят в комплект).
При выборе набора следует обратить внимание на соответствие OEM-номерам T40049, T40058, T40060, T40061, T40062, T40064, T40071, T40135, T40237, T40245, T40246, 3242, 3359 — это гарантирует совместимость с перечисленными двигателями. Инструмент не универсален: попытка использовать его на моторах, не указанных в списке, может привести к повреждению фиксаторов или неточной установке фаз.
Практические рекомендации
Для достижения точности при замене цепи ГРМ используйте набор в сочетании с инструкцией по ремонту конкретного двигателя. Фиксаторы должны входить в посадочные места без люфта — при обнаружении зазоров проверьте правильность выбора элемента. После установки всех стопоров обязательно проверьте возможность свободного вращения коленвала на 360 градусов: если есть упор, значит, фазы выставлены неверно. Набор AFFIX AF10321134C рассчитан на многократное использование, но после интенсивной работы проверяйте состояние рабочих поверхностей на предмет износа или деформации.
Характеристики
Габариты и вес
