Набор фиксаторов распредвала и коленвала AFFIX AF10321241C для BMW B38/B48/B46, 13 предметов

Набор фиксаторов распредвала и коленвала AFFIX AF10321241C для двигателей BMW B38/B48/B46

Этот набор из 13 предметов предназначен для точной фиксации распределительных и коленчатого валов при проведении ремонтных работ на бензиновых двигателях серий B36, B38, B46, B48 и B58, устанавливаемых на автомобили BMW и MINI. Инструмент обеспечивает надежную блокировку валов в строго определенном положении, что критически важно при замене цепи ГРМ, ремонте газораспределительного механизма, снятии головки блока цилиндров или обслуживании системы VANOS.

Ключевая особенность набора — специализация под современные рядные трех- и четырехцилиндровые двигатели BMW, а также шестицилиндровый B58. В отличие от универсальных ремкомплектов, этот набор учитывает конструктивные особенности моторов с модульной архитектурой, что исключает риск повреждения деталей из-за несовпадения посадочных мест или углов фиксации.

Состав и практическое назначение

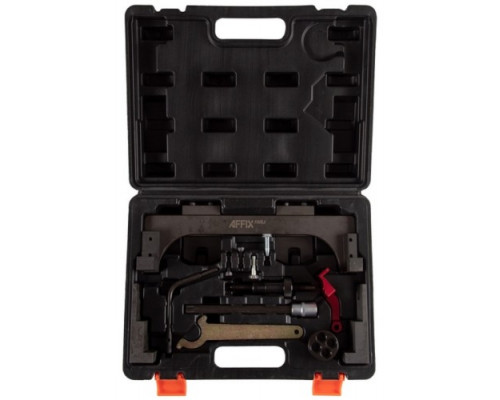

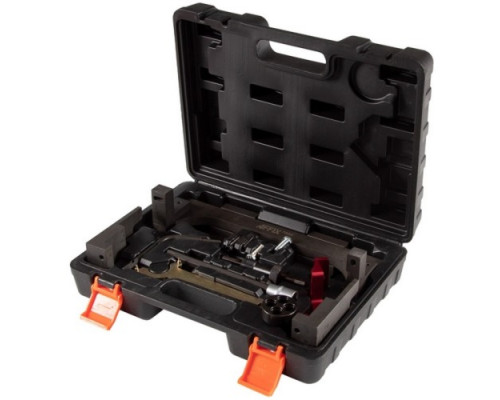

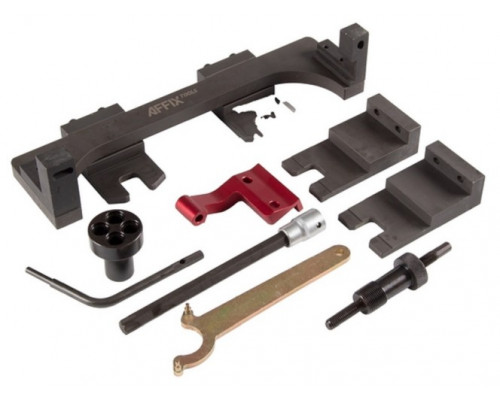

Комплект включает все необходимые приспособления для полного цикла работ по фиксации валов:

• Фиксатор распредвалов — устанавливается на заднюю часть головки блока цилиндров, блокирует оба распределительных вала в положении ВМТ. Позволяет удерживать валы от проворачивания при ослаблении или затяжке болтов звездочек.


• Фиксатор коленвала — вставляется в отверстие блока цилиндров и стопорит маховик или шкив коленвала, предотвращая его вращение при откручивании центрального болта.


• Скоба фиксатора коленвала — дополнительный элемент для усиления фиксации, обеспечивает более жесткое крепление на моторах с определенной компоновкой.


• Натяжитель цепи — инструмент для сжатия и удержания гидронатяжителя цепи ГРМ в сжатом состоянии при демонтаже или установке цепи.


• Насадка торцевая 1/2" T60×162 мм — удлиненная бита Torx T60 для откручивания болтов головки блока цилиндров (ГБЦ), которые часто имеют глубокую посадку. Длина 162 мм обеспечивает доступ к крепежу без демонтажа навесного оборудования.


• Ключ для разъемов электромагнитных клапанов VANOS — специальный съемник для аккуратного отсоединения фишек жгута проводов от клапанов системы изменения фаз газораспределения.


• Ключ для проворачивания коленвала — предназначен для ручного вращения коленчатого вала за болт шкива при установке меток или проверке зазоров.


• Винты крепления (4 шт.) — используются для надежной фиксации приспособлений на двигателе, входят в базовую комплектацию.

Материалы и конструктивные особенности

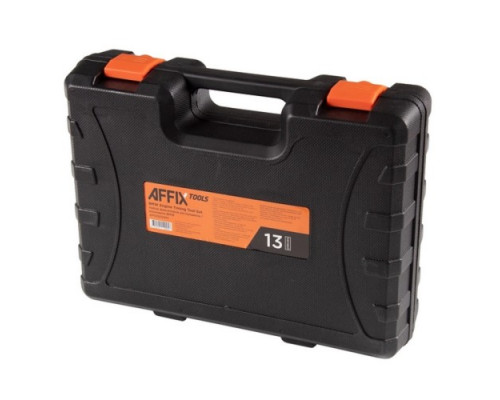

Основные элементы набора изготовлены из инструментальной стали с оксидированным покрытием, которое защищает от коррозии и снижает блики при работе под светом. Фиксаторы коленвала и распредвалов имеют алюминиевые вставки в местах контакта с деталями двигателя — это исключает царапины и повреждения алюминиевых головок блока. Насадка T60 выполнена из стали S2, что обеспечивает высокую твердость и устойчивость к скручиванию при больших усилиях отрыва болтов. Кейс из полиэтилена высокой плотности (PE-HD) защищает инструмент от ударов и загрязнений, а его габариты (380×285×110 мм) позволяют удобно хранить набор в ящике верстака или перевозить на сервис.

Совместимость и ограничения

Набор совместим с двигателями, перечисленными в описании, включая модификации B36 A15A, B38 A12A, B38 A15A, B38 B15A, B38 K15A, B46 B20A, B48 A20A, B48 A20B, B48 A20E, B48 B16A, B48 B20A, B48 B20B, B58 B30A, B58 B30B, B58 B30C. Подходит для автомобилей BMW 1-й, 2-й, 3-й, 4-й, 5-й, 6-й, 7-й серий, а также моделей i8, X1, X2, X3, X4, Z4 и MINI Clubman, Convertible, Countryman, Mini Hatch. Важно: набор не предназначен для дизельных двигателей или моторов других серий BMW (например, N-серии). При использовании на двигателях B58 с измененной компоновкой навесного оборудования может потребоваться дополнительный доступ к фиксаторам.

На что обратить внимание при выборе

Вес набора составляет 7,34 кг, что указывает на массивность инструмента — фиксаторы имеют достаточную жесткость для работы с высокими усилиями затяжки. Количество предметов (13 шт.) включает все необходимые приспособления для типовых операций, но не содержит универсальных ключей или головок — это специализированный комплект для конкретных двигателей. Перед покупкой убедитесь, что код двигателя вашего автомобиля входит в список совместимых, так как геометрия фиксаторов привязана к расположению меток и отверстий на блоке. Набор AFFIX AF10321241C — это профессиональный инструмент для механиков, работающих с современными моторами BMW, где точность фиксации напрямую влияет на ресурс цепи ГРМ и правильность фаз газораспределения.
