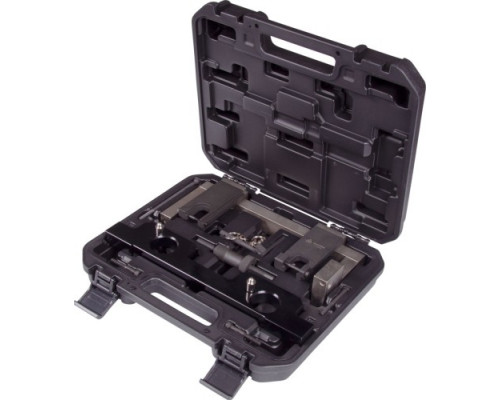

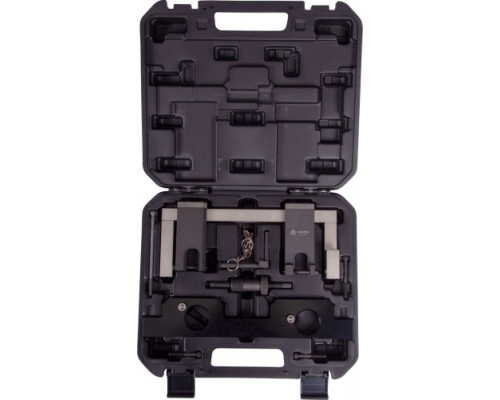

Набор фиксаторов распредвала и коленвала BMW, МАСТАК 103-21209C, 8 предметов

Набор фиксаторов распредвала и коленвала для BMW N20/N26 (МАСТАК 103-21209C, 8 предметов)

Этот набор представляет собой специализированный инструмент для точной фиксации валов газораспределительного механизма (ГРМ) при обслуживании двигателей BMW. Комплект разработан для выполнения работ, требующих жесткой и однозначной установки фаз газораспределения — в первую очередь, при замене цепи ГРМ, регулировке фаз или ремонте головки блока цилиндров. Набор включает 8 предметов, подобранных для полного цикла работ на конкретных сериях моторов.

Назначение и совместимость

Инструмент предназначен исключительно для двигателей BMW серий N20 и N26. Это четырехцилиндровые бензиновые моторы с турбонаддувом, устанавливаемые на многие модели 2010-х годов (включая F30, F10, X1, X3 и другие). Набор решает две ключевые задачи:

• Фиксация распредвалов — позволяет заблокировать впускной и выпускной распределительные валы в положении верхней мертвой точки (ВМТ). Это необходимо для снятия/установки цепи ГРМ, замены натяжителей и успокоителей, а также для проверки правильности установки фаз.


• Фиксация коленвала — удерживает коленчатый вал от проворачивания при откручивании шкива коленвала, замене сальников или других операциях, где требуется обездвижить двигатель.

Набор не подходит для дизельных двигателей или других бензиновых серий BMW (например, N55, S55, B38, B48). Для моторов B-серии требуется другой комплект фиксаторов.

Состав и практические возможности

В комплект входит 8 предметов, каждый из которых выполняет строго определенную функцию. В отличие от универсальных приспособлений, эти фиксаторы имеют точную геометрию, повторяющую посадочные места штатных элементов двигателя. Это исключает люфты и перекосы, что критично для точной установки фаз ГРМ.

В наборе присутствуют:

• Фиксаторы распредвалов (впускного и выпускного) — устанавливаются в специальные пазы на торцах валов.


• Фиксатор коленвала — вставляется в отверстие в блоке двигателя или в маховик.


• Вспомогательные направляющие и ключи для демонтажа/монтажа шкивов и звездочек.

Все детали изготовлены из инструментальной стали, что гарантирует износостойкость при многократном использовании. Вес набора (4,81 кг без упаковки) обусловлен массивностью фиксаторов — они должны выдерживать усилие при откручивании тугих болтов.

Особенности эксплуатации и ограничения

При работе с набором важно учитывать несколько моментов:

• Точность позиционирования — фиксаторы должны входить в пазы без зазора. Если вал не фиксируется с первого раза, необходимо провернуть коленвал на один оборот (360°) и повторить попытку. Это связано с конструкцией фазорегуляторов Vanos.


• Необходимость дополнительного инструмента — для замены цепи ГРМ потребуются также динамометрический ключ, головки на 8, 10, 13, 16, 18 мм, а также специальный съемник для шкива коленвала (если он не идет в комплекте).


• Совместимость по годам — набор подходит для двигателей N20/N26 с 2011 по 2016 год выпуска. На более поздних моторах B48/B46 конструкция ГРМ изменена, и эти фиксаторы не подойдут.


• Оригинальные номера — набор соответствует OEM-номерам BMW 83302212831, 83302212830, 83302219548, 119340. Это означает, что инструмент является аналогом заводского, но от стороннего производителя (МАСТАК).

На что обратить внимание при выборе

Приобретая этот набор, убедитесь, что он предназначен именно для вашего двигателя. Если у вас автомобиль с мотором N20 или N26, этот комплект полностью покроет потребности в фиксации валов. Если двигатель другой серии (например, N46, N52, B38), потребуется иной набор. Также стоит проверить комплектность — все 8 предметов должны быть на месте, так как каждый из них используется на определенном этапе работы. Отсутствие хотя бы одного фиксатора может сделать невозможным выполнение операции без риска сбить фазы ГРМ.
