Набор оправок для монтажа и демонтажа сайлентблоков AFFIX, 10 предметов, кейс AF11020010C

Профессиональный инструмент для работы с сайлентблоками и прессовыми соединениями

Набор оправок AFFIX AF11020010C представляет собой комплект оснастки для запрессовки и выпрессовки сайлентблоков, втулок, шарниров и подшипников без использования гидравлического пресса. В основе набора — силовая С-образная струбцина с рабочим зевом 158 мм и длинным силовым болтом (220 мм, резьба 3/4"-16, ключ на 22 мм), которая создает усилие до нескольких тонн при ручной затяжке. Это позволяет работать с деталями подвески легковых автомобилей и легких грузовиков: рычагами, стабилизаторами, реактивными тягами, креплениями амортизаторов.

В отличие от универсальных съемников, данный набор имеет 10 предметов, включая специализированные втулки и адаптеры, что исключает необходимость самостоятельного подбора оправок под конкретный узел. Инструмент подходит для монтажа и демонтажа подшипников, шаровых опор, крестовин карданов и опорных пальцев тормозных колодок грузовиков, если геометрия деталей позволяет использовать входящие в комплект втулки.

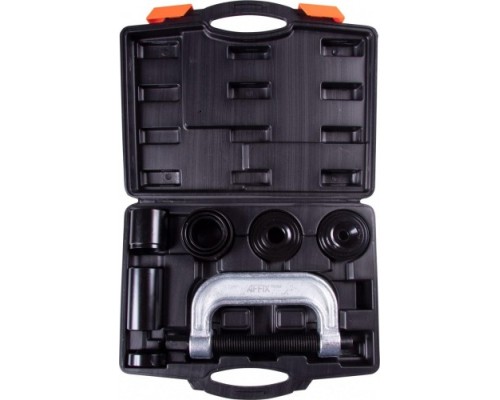

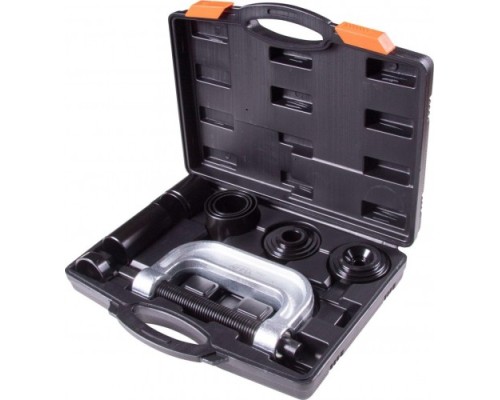

Конструкция и состав набора

В комплект входят шесть рабочих втулок разного диаметра и назначения:

• Трубчатые втулки (проходные): Ø75 мм (длина 57 мм), Ø63 мм (45 мм), Ø50 мм (45 мм). Используются как опорные элементы при выпрессовке или как направляющие при запрессовке. Диаметр 75 мм позволяет работать с крупными сайлентблоками грузовых рычагов.


• Глухие втулки с отверстием: Ø50 мм (длина 94 мм, глубина 77 мм) и Ø57 мм (длина 64 мм, глубина 50 мм). Предназначены для запрессовки деталей с ограниченным ходом или для работы в условиях, когда оправка должна упираться в торец втулки, а не проходить сквозь нее.

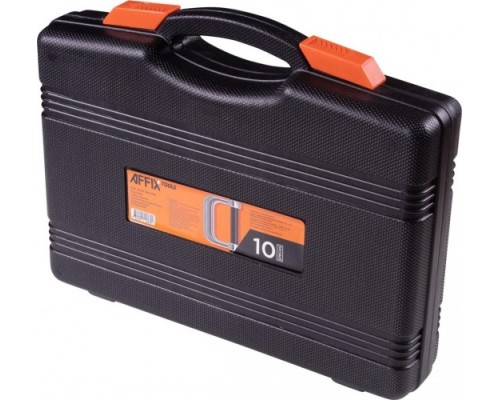

Дополнительно в набор входят два адаптера: малый адаптер (наружный Ø57 мм, внутренний Ø46,5 мм) для центрирования и два универсальных адаптера для втулок, которые расширяют совместимость с различными посадочными размерами. Все компоненты упакованы в кейс, что обеспечивает хранение и транспортировку без потери деталей.

Практические возможности и ограничения

Основное преимущество набора — возможность выполнять работы без демонтажа рычагов или тяг с автомобиля, если есть доступ к струбцине. Зев 158 мм позволяет охватывать большинство элементов подвески легковых авто и внедорожников. Силовой болт с резьбой 3/4"-16 обеспечивает высокое усилие при относительно небольшом усилии на ключе, что снижает риск срыва резьбы или повреждения инструмента.

Ограничения: набор не рассчитан на работу с сайлентблоками, запрессованными в алюминиевые рычаги с тонкими стенками (требуется осторожность из-за риска деформации), а также с особо крупными втулками грузовой техники (диаметр более 75 мм). Втулки из набора не являются универсальными для всех типов подшипников — для работы с подшипниками требуется, чтобы наружный диаметр оправки соответствовал внутреннему кольцу, а внутренний — наружному. Вес набора (7,53 кг) делает его мобильным, но для длительной работы рекомендуется использовать фиксацию струбцины в тисках или на верстаке.

На что обратить внимание при выборе

Данный набор подойдет для автосервисов и опытных механиков, которые регулярно сталкиваются с заменой сайлентблоков подвески. Комплектация рассчитана на наиболее распространенные типоразмеры втулок (от 50 до 75 мм), поэтому перед покупкой стоит проверить, соответствуют ли диаметры оправок тем деталям, с которыми планируется работать. Отсутствие в комплекте переходников под нестандартные посадочные места (например, для сайлентблоков с наружным диаметром 40 мм или 80 мм) означает, что для редких размеров потребуется дополнительная оснастка. Струбцина и болт выполнены из закаленной стали, что гарантирует долговечность при правильной эксплуатации, но требует контроля за чистотой резьбы и смазки болта перед каждой работой.
