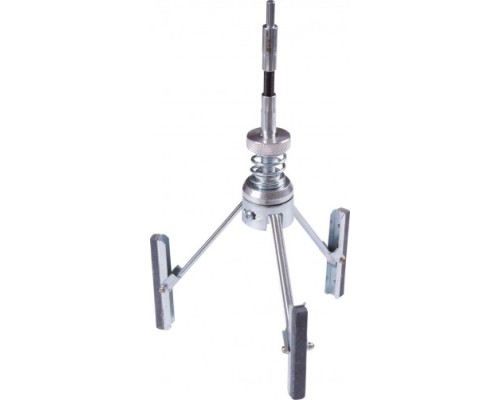

Приспособление для хонингования цилиндров AFFIX 51-178 мм AF103020178

Назначение и сфера применения

Приспособление AFFIX AF103020178 предназначено для финишной обработки внутренних цилиндрических поверхностей. Основная задача инструмента — доведение геометрии и шероховатости цилиндров до рабочих параметров. Устройство применяется при ремонте двигателей внутреннего сгорания (блоков цилиндров), тормозных систем (главных и рабочих тормозных цилиндров), а также любых других узлов, где требуется точный диаметр и качество поверхности внутри цилиндра. Модель рассчитана на цилиндры диаметром от 51 до 178 мм, что охватывает широкий спектр легковых, грузовых автомобилей и мототехники.

Конструктивные особенности и принцип работы

Инструмент оснащен цилиндрическим хвостовиком с гибким удлинителем. Гибкий элемент компенсирует несоосность между осью приспособления и осью обрабатываемого цилиндра, что особенно важно при работе с ручным электроинструментом или на сверлильном станке. Подпружиненный механизм подвода хонов обеспечивает постоянное усилие прижима абразивных брусков к стенкам цилиндра. Это позволяет равномерно снимать материал по всей длине обработки, избегая конусности и бочкообразности. Регулировочная гайка дает возможность изменять жесткость пружины, адаптируя усилие под конкретную задачу — от легкой полировки до более интенсивного съема металла.

Практические возможности и ограничения

Хоны имеют зернистость 220, что соответствует финишной обработке. Инструмент формирует поверхность с шероховатостью, подходящей для установки поршневых колец или манжет — создается сетка для удержания масла без грубых рисок. Однако для чернового хонингования или исправления значительных дефектов (глубоких задиров, овальности более 0,1 мм) зернистость 220 может быть недостаточной. В таких случаях требуется предварительная механическая обработка цилиндра. Вес приспособления составляет 0,47 кг — это легкий инструмент, не создающий избыточной нагрузки на патрон дрели или станка. Габариты упаковки (120×50×430 мм) обусловлены длиной гибкого удлинителя и хвостовика.

На что обратить внимание при использовании

• Диапазон диаметров: минимальный диаметр цилиндра — 51 мм, максимальный — 178 мм. Для работы с цилиндрами меньшего или большего размера модель не подходит.


• Совместимость с инструментом: хвостовик цилиндрический, подходит для стандартных патронов дрелей и сверлильных станков. Для работы с пневмоинструментом требуется проверка соответствия оборотов.


• Скорость обработки: оптимальные обороты зависят от диаметра цилиндра и материала. Рекомендуется начинать с низких оборотов (300–500 об/мин) для крупных диаметров, постепенно увеличивая до 800–1000 об/мин для малых.


• Смазка и охлаждение: для предотвращения перегрева и засаливания хонов обязательно использование керосина, дизельного топлива или специальной смазочно-охлаждающей жидкости для хонингования.


• Комплектация: в поставку входит только приспособление. Абразивные бруски (хоны) установлены на инструменте. Запасные бруски приобретаются отдельно.

Особенности конструкции, влияющие на результат

Подпружиненный механизм с регулировкой жесткости позволяет точно дозировать усилие прижима. Слабая пружина дает более мягкое касание, подходящее для чистовой обработки тонкостенных цилиндров. Сильная пружина увеличивает съем металла, но требует контроля прямолинейности хода. Гибкий удлинитель длиной около 300 мм (оценка по габаритам упаковки) дает возможность обрабатывать цилиндры с глубоким расположением, но требует жесткой фиксации инструмента — люфт в патроне или биение шпинделя станка будут передаваться на поверхность. Для достижения стабильного результата рекомендуется использовать инструмент в направляющей втулке или кондукторе, особенно при работе с блоками цилиндров.
