Таль электрическая канатная Gearsen GCD 10120 1 т 12 м 380В

Электрическая канатная таль для интенсивных промышленных задач

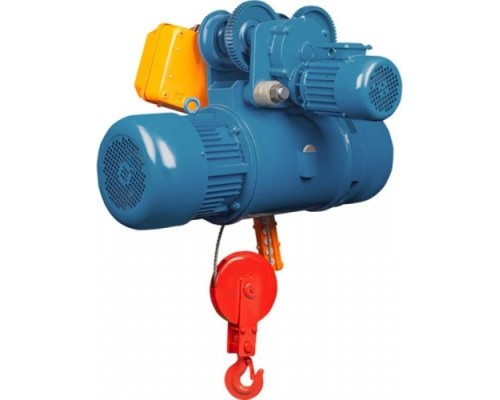

Таль электрическая Gearsen GCD 10120 — это передвижное грузоподъемное устройство канатного типа, рассчитанное на работу с грузами массой до 1 тонны. Модель предназначена для организации подъема и горизонтального перемещения оборудования, станков, металлоконструкций или крупногабаритных заготовок в условиях цехов, мастерских, складов и производственных линий. Ее ключевая особенность — сочетание значительной мощности двигателя в 1.5 кВт и компактных габаритов, что позволяет эффективно использовать пространство под потолком.

Конструкция и принцип работы

Таль построена на основе надежного трехфазного асинхронного двигателя, рассчитанного на напряжение 400 В. Это стандартное промышленное напряжение, обеспечивающее стабильную работу без просадок мощности при длительной эксплуатации. Привод через редуктор передает усилие на барабан с тросом диаметром 7.4 мм. Такой диаметр обеспечивает высокий запас прочности и износостойкости при заявленной грузоподъемности. Конструкция является передвижной — таль монтируется на тележку, которая перемещается по нижнему полку двутавровой балки, что значительно расширяет рабочую зону без необходимости использования кранов.

Ключевые параметры и их практическое значение

Понимание цифр в характеристиках помогает точно оценить возможности модели для конкретных условий.

• Грузоподъемность 1 тонна (1000 кг): Это номинальная, а не максимальная нагрузка. Устройство рассчитано на регулярный подъем грузов такого веса в соответствии с режимом работы. Для безопасной эксплуатации рекомендуется учитывать вес строп и захватных приспособлений.


• Высота и длина троса 12 метров: Параметр определяет максимальное расстояние от крюка тали до пола в нижнем положении. Это важный параметр для высоких помещений, позволяющий поднимать груз с пола и размещать его на антресолях, станках или транспорте. Трос имеет фиксированную длину.


• Скорость подъема 20 м/мин: Односкоростной привод обеспечивает подъем тонны груза со скоростью около 0.33 м/с. Это оптимальная скорость для точного позиционирования и безопасного выполнения большинства погрузочно-разгрузочных работ, исключающая резкие движения.


• Мощность двигателя 1500 Вт (1.5 кВт): Достаточная мощность для уверенного подъема номинального груза без перегрева, с запасом для преодоления момента трогания. Потребляет трехфазный ток, что снижает нагрузку на сеть по сравнению с однофазными моделями аналогичной мощности.


• Вес устройства 175 кг: Существенная масса указывает на использование металлического корпуса, массивного редуктора и двигателя, что гарантирует жесткость конструкции и долговечность. Этот вес должен быть учтен при расчете нагрузки на подкрановые пути и строительные конструкции.

Особенности монтажа и эксплуатации

Модель GCD 10120 является передвижной, что накладывает специфику на установку. Для ее работы необходима подвесная система — подкрановый путь из двутавровой балки, смонтированный на потолочных конструкциях или специальных опорах. Критически важно соблюсти требования к параметрам балки:

• Ширина нижнего полка (по которому движется тележка) должна быть в диапазоне от 90 до 130 мм.


• Несущая способность пути должна выдерживать вес тали (175 кг), вес груза (до 1000 кг) и динамические нагрузки.

Подключение требует трехфазной сети 400 В с соответствующим защитным и пусковым оборудованием (автоматы, контакторы). Управление осуществляется с помощью кнопочного пульта на гибком кабеле, что позволяет оператору находиться в удобной и безопасной зоне. В конструкции используется канат (трос), который, в сравнении с цепью, менее подвержен деформации и растяжению, работает плавнее и подходит для больших высот, но требует периодического контроля состояния.

Сфера применения и ограничения

Данная таль оптимальна для задач, где требуется регулярное перемещение грузов в фиксированной зоне. Ее часто используют в металлообработке, машиностроении, на небольших складах запасных частей или сырья, в ремонтных зонах. Она эффективна для обслуживания станков, погрузки-разгрузки контейнеров, комплектации сборки.

Модель не предназначена для взрывоопасных сред, улицы (без специального исполнения), работы с химически агрессивными веществами или для подъема людей. Односкоростной привод и отсутствие микропривода могут быть недостатком для задач, требующих сверхточного позиционирования (с точностью до миллиметра). Фиксированная высота подъема в 12 метров не может быть увеличена без замены троса и барабана.

Комплектация и транспортировка

Устройство поставляется в собранном виде, готовом к монтажу на тележку и подкрановый путь. В базовую комплектацию, как правило, входят сама таль, крюковая подвеска, пульт управления. Подвижная тележка и подкрановые пути обычно приобретаются отдельно, исходя из конкретных условий монтажа. Для перевозки и хранения изделие упаковано в короб с габаритами 1113x560x395 мм и весом 132 кг. Разница между весом устройства (175 кг) и весом в упаковке (132 кг) может объясняться тем, что в последний показатель не включен вес троса, либо упаковка учитывает не все компоненты — этот момент требует уточнения при получении.
