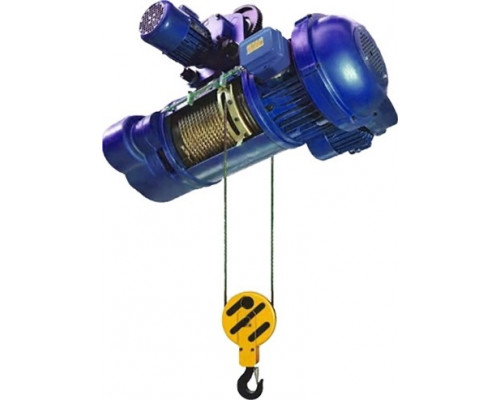

Таль электрическая канатная TOR MD 5 т, 9 м

Электрическая канатная таль для интенсивных работ с грузами до 5 тонн

Электрическая таль TOR MD 1046645 — это стационарный подъемный механизм, рассчитанный на регулярное перемещение тяжелых грузов в условиях производственных цехов, складов, мастерских и строительных площадок. Модель с грузоподъемностью 5 тонн и высотой подъема 9 метров предназначена для задач, где требуется надежность, точность позиционирования и высокая производительность без постоянного ручного труда. Ее конструкция и характеристики делают ее ключевым звеном в организации эффективного грузопотока.

Конструктивные особенности и принцип работы

Данная таль относится к канатному типу. В отличие от цепных моделей, она использует стальной трос диаметром 15 мм, что обеспечивает высокую гибкость и долговечность при работе с большими нагрузками. Механизм оснащен электромеханическим тормозом, который автоматически фиксирует груз при отключении питания, обеспечивая безопасность. В базовой комплектации уже присутствует полиспаст — система блоков, которая позволяет распределить нагрузку и снизить усилие на двигатель, повышая общую надежность и плавность хода.

Таль предназначена для монтажа на неподвижную балку или подкрановый путь. Критически важно учитывать параметры опорной конструкции: минимальная ширина полки балки должна быть не менее 130 мм, а максимальная — не более 150 мм. Несоблюдение этих требований к ширине балки сделает корректную установку невозможной. Модель не комплектуется пультом дистанционного управления, управление осуществляется с помощью кнопочного поста на гибком кабеле (подвесной пульт), что подразумевает работу оператора в непосредственной близости от тали и груза.

Ключевые технические параметры и их практическое значение

• Грузоподъемность 5 тонн: Основная характеристика, определяющая сферу применения. Таль справляется с тяжелым промышленным оборудованием, металлоконструкциями, крупногабаритными станками, контейнерами. Указанная грузоподъемность через блок (5 т) подтверждает, что при использовании полиспаста номинальная нагрузка сохраняется.


• Высота подъема 9 м при длине троса 21 м: Высота подъема — это расстояние от крюка в нижнем положении до крюка в верхнем. Длина троса в 21 метр позволяет не только использовать полную высоту подъема, но и дает запас для оптимального размещения тали на балке и компенсации возможных особенностей монтажа.


• Двухскоростной режим подъема (0.8 и 8 м/мин): Наличие двух скоростей — ключевая функция для точных работ. Низкая скорость (0.8 м/мин) незаменима для аккуратного, ювелирного позиционирования груза, например, при монтаже или сборке. Высокая скорость (8 м/мин) позволяет быстро перемещать груз на нужную высоту, экономя время на основных операциях.


• Напряжение питания 400 В: Указывает на необходимость трехфазной промышленной сети 380/400 В. Подключение к бытовой сети 220 В невозможно без использования преобразователя частоты, что требует дополнительных расчетов и затрат.


• Вес тали 408 кг: Значительная масса подчеркивает использование мощных и долговечных компонентов (двигатель, редуктор, рама). Этот факт необходимо учитывать при проектировании и проверке несущей способности опорных конструкций и здания в целом.

Область применения и типичные задачи

Данная модель оптимальна для средних и крупных предприятий металлообработки, машиностроения, складов металлопроката, ремонтных цехов, производств ЖБИ. Она эффективна в конвейерных операциях, при погрузочно-разгрузочных работах, перемещении заготовок между станками, обслуживании производственных линий.

Таль может интегрироваться в систему подвесных путей (монорельсов) для увеличения зоны обслуживания, но для этого требуется дополнительная комплектация — тележка соответствующей грузоподъемности. В базовой поставке она рассчитана на стационарную фиксацию.

Особенности монтажа и эксплуатации

Габаритный размер по длине (1047 мм) и вес в 408 кг делают обязательным использование грузоподъемной техники для ее установки на проектную высоту. Монтаж и подключение должны выполняться квалифицированным персоналом с учетом всех требований электробезопасности и промышленной безопасности.

При планировании работ важно помнить об отсутствии дистанционного управления. Оператор будет находиться рядом, что требует обеспечения его безопасной зоны и четкого обзора. Регулярное техническое обслуживание, включая проверку состояния троса, тормозной системы и электрооборудования, является обязательным условием долговечной и безопасной работы.

Комплектация и упаковка

Таль поставляется в собранном виде в надежной транспортной упаковке. Габариты упаковки (1250x880x760 мм) позволяют организовать перевозку стандартным грузовым транспортом. В комплектацию, помимо самой тали с полиспастом, входит кнопочный подвесной пульт управления. Для монтажа на подкрановый путь потребуется отдельный подбор и покупка тележки.
