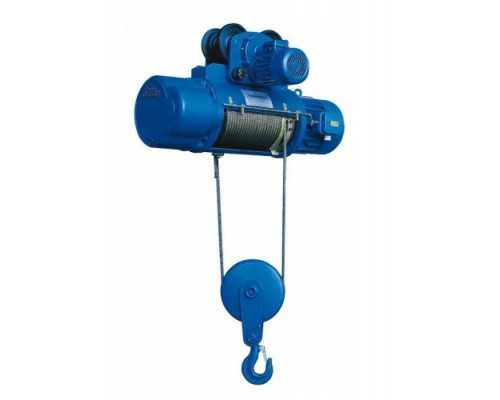

Таль электрическая TOR ТЭК CD 5 т 9 м (серия G)

Электрическая таль для интенсивных промышленных задач

Электрическая таль TOR ТЭК CD серии G с грузоподъёмностью 5 тонн и высотой подъёма 9 метров — это стационарный подъёмный механизм, рассчитанный на регулярную работу в условиях цехов, производственных линий, складов и ремонтных зон. Модель 1021754 представляет собой сбалансированное решение, где надёжность конструкции сочетается с продуманной эргономикой управления, предназначенное для циклического подъёма и перемещения грузов по монорельсовому пути.

Конструкция и принцип работы

Данная таль относится к канатному типу. В отличие от цепных моделей, она использует стальной канат, что обеспечивает высокую скорость подъёма и опускания груза, а также плавность хода. Электромеханический привод, заключённый в прочный корпус, рассчитан на продолжительные рабочие циклы. Управление осуществляется с помощью кнопочного пульта, подвешенного на гибком кабеле, что позволяет оператору выбирать оптимальную точку для контроля процесса. Таль монтируется на подвижную каретку, которая перемещается по двутавровой балке монорельса вручную или с помощью отдельного тележечного двигателя (в данной комплектации — ручное перемещение).

Ключевые характеристики и их практическое значение

Номинальная грузоподъёмность в 5,0 тонн определяет класс оборудования и круг решаемых задач. Эта модель эффективна для работы со станками, металлоконструкциями, промышленным оборудованием, крупногабаритными заготовками или контейнерами. Важно понимать, что указанная грузоподъёмность — это предельная эксплуатационная масса, включающая вес грузозахватного органа (крюка, строп и т.д.). Для безопасной работы не рекомендуется её превышать даже кратковременно.

Высота подъёма 9 метров — это максимальное расстояние по вертикали от точки закрепления тали до крюка в нижнем положении. Данный параметр критически важен для планирования высоты производственного помещения или рабочей зоны. Он должен учитывать не только габариты поднимаемых объектов, но и необходимый запас для безопасного манёвра.

Особенности эксплуатации и ограничения

Модель ТЭК CD предназначена для работы в закрытых промышленных помещениях. Её эксплуатация на открытом воздухе или в условиях агрессивной среды (повышенная влажность, химически активные пары, взрывоопасная атмосфера) не предусмотрена стандартной конструкцией и требует специального исполнения. Температурный диапазон работы обычно ограничен стандартными для промышленного оборудования значениями (от -20°C до +40°C).

Подключение требует трёхфазной электрической сети переменного тока 380В. Это накладывает обязательное условие по наличию соответствующей промышленной электросети в месте установки. Перед вводом в эксплуатацию необходима профессиональная установка и монтаж монорельсового пути, который должен соответствовать расчётным нагрузкам и иметь надёжное крепление к строительным конструкциям.

• Таль поставляется без монорельсового пути и тележки с механизированным перемещением. В базовой комплектации предполагается ручное передвижение тали по балке, что подходит для участков с нечастым или недальним перемещением груза.


• Для автоматизации горизонтального перемещения потребуется докупать отдельный привод тележки (мотор-тележку).


• Габариты упаковки (1250x560x880 мм) и вес 375 кг указывают на необходимость использования грузоподъёмной техники для разгрузки и подготовки к монтажу.

Безопасность и эргономика

Конструкция включает в себя ряд элементов, направленных на безопасную работу. Тормозная система, как правило, состоит из электромагнитного тормоза и механического, предохраняющего от падения груза в случае отключения питания. Ограничитель высоты подъёма автоматически отключает двигатель при достижении крюком верхнего крайнего положения. Кнопочный пульт управления часто имеет низковольтное питание (например, 42В) для защиты оператора, а кнопка "Стоп" выполнена в виде грибка для экстренного отключения.

Сфера применения и рекомендации по выбору

Данная таль оптимальна для машиностроительных и металлообрабатывающих предприятий, сборочных цехов, складских комплексов с тяжелыми штучными грузами, ремонтных мастерских и сервисных центров для крупной техники. При выборе этой конкретной модели необходимо заранее оценить:

• Соответствие грузоподъёмности и высоты подъёма вашим технологическим задачам с запасом.


• Наличие и несущую способность опорных конструкций для монтажа монорельса.


• Доступ к трёхфазной электросети требуемого напряжения.


• Необходимость в механизированном перемещении: если груз нужно часто и на большие расстояния перемещать по цеху, потребуется заказ мотор-тележки.


• Климатические условия в рабочей зоне.

Модель TOR ТЭК CD 5,0 т 9 м (серия G) — это инструмент для организации стационарного подъёмно-транспортного участка, где ключевыми требованиями являются надёжность, точность позиционирования груза и готовность к интенсивной эксплуатации в рамках заявленных технических параметров.
