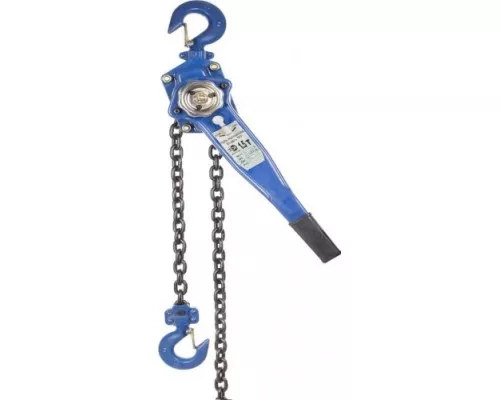

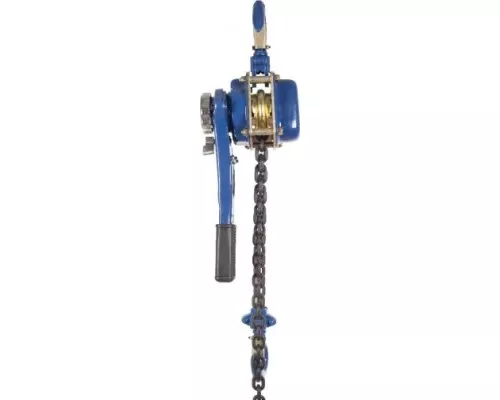

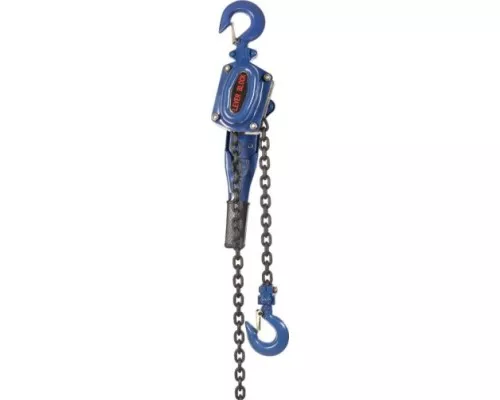

Таль ручная рычажная TOR ТРР-ТРШСР 1.5 т, высота подъема 1.5 м

Рычажная таль для точного позиционирования груза в стесненных условиях

Модель TOR ТРР-ТРШСР 1.5 т — это стационарная ручная рычажная таль, предназначенная для подъема, удержания и точного перемещения грузов массой до 1500 кг в условиях, где использование электротали невозможно или нецелесообразно. Ее ключевая особенность — независимость от стационарных источников энергии и возможность работы в ограниченном пространстве, где нет места для полноценной подвесной цепной тали с длинной тяговой цепью. Агрегат находит применение в монтажных, ремонтных, складских и сборочных работах.

Конструкция и принцип работы

Таль относится к типу HSH (стационарная рычажная) и приводится в действие мускульной силой оператора через ручной рычаг. Основу механизма составляет двухступенчатый цилиндрический редуктор, который преобразует небольшое тяговое усилие на рычаге в значительное усилие на грузовой цепи. Для подъема груза оператор качает рычаг вперед-назад, что обеспечивает плавный и контролируемый ход. Груз удерживается автоматически благодаря храповому механизму, исключающему самопроизвольное опускание.

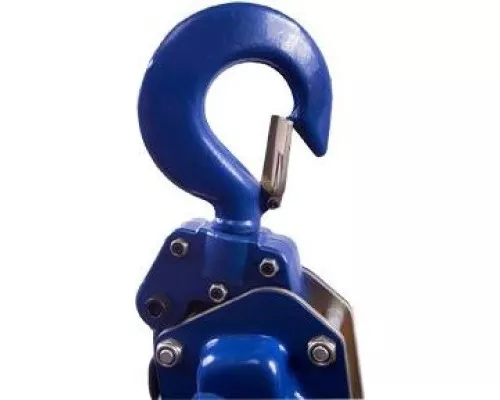

Конструктивно таль состоит из корпуса с редуктором, грузовой цепи, рычага управления и стандартного верхнего крюка для стационарного подвеса. Нижний грузозахватный крюк выполнен поворотным на 360°, что облегчает строповку и позиционирование груза.

Расшифровка ключевых характеристик и их практическое значение

Каждый параметр модели определяет ее возможности и границы применения:

• Грузоподъемность 1.5 т (1500 кг): Основной эксплуатационный лимит. Модель рассчитана на работу с тяжелым оборудованием, станками, двигателями, металлоконструкциями. Категорически запрещается превышать этот предел — это ведет к поломке и опасности для жизни.


• Высота подъема 1.5 м: Фиксированная величина хода грузового крюка. Это означает, что точка подвеса тали (верхний крюк) должна быть расположена так, чтобы расстояние от нее до пола (или нижней точки) превышало высоту груза как минимум на 1.5 метра. Данная модель не предназначена для подъема грузов с большой высоты или из глубоких колодцев.


• Тяговое усилие 22 кгс: Усилие, которое необходимо прикладывать оператору на рычаге для подъема номинального груза в 1.5 тонны. Это комфортная для человека величина, позволяющая работать длительное время без чрезмерной усталости.


• Диаметр цепи 8 мм, шаг 24 мм, 1 цепь: Используется высокопрочная калиброванная грузовая цепь. Одна цепь указывает на стандартную конструкцию. Шаг и диаметр обеспечивают надежное зацепление с шестернями редуктора и необходимый запас прочности.


• Вес тали 11.5 кг: Относительно малая масса для инструмента такой мощности, что облегчает его переноску и монтаж на объекте. Монтаж заключается в зацеплении верхнего крюка за надежную опору (балку, консоль, траверсу).

Сфера применения и типовые задачи

Данная рычажная таль эффективна в ситуациях, где важна мобильность, автономность и точность:

• Монтаж и демонтаж агрегатов в машиностроении и ремонтных мастерских.


• Техническое обслуживание автомобилей, сельхозтехники, где требуется подвесить узел (двигатель, КПП) для ремонта.


• Складские работы с тяжелыми штучными грузами на ограниченной площади.


• Строительно-монтажные работы внутри помещений при отсутствии электросети или возможности установки балки.


• Использование в качестве силового звена в составе более сложных оснасток и приспособлений.

Ограничения и особенности эксплуатации

Для безопасной и долговечной работы необходимо учитывать следующие моменты:

• Стационарный тип подвеса: Таль не является передвижной (не имеет тележки), она фиксируется в одной точке. Для перемещения груза по горизонтали необходимо либо перемещать саму таль, либо использовать дополнительные средства (катки, тележки).


• Фиксированная высота подъема: Нельзя регулировать максимальную высоту. Если требуется больший ход, нужна другая модель.


• Зависимость от точки подвеса: Надежность работы на 100% зависит от прочности и устойчивости опоры, на которую подвешена таль. Опора должна выдерживать вес груза с запасом.


• Ручной привод: Производительность и скорость подъема ограничены физическими возможностями оператора. Для интенсивных конвейерных работ она не подходит.


• Требования к пространству: Для работы с рычагом необходимо свободное пространство вокруг оператора (радиус примерно 1 метр).

Перед каждым использованием обязателен визуальный контроль состояния крюков, цепи и механизма. Цепь должна быть чистой и смазанной, не иметь видимых деформаций и износа. Запрещается поднимать груз, если он зацеплен ненадежно или находится в неустойчивом положении.

Комплектность и отличительные черты модели

Таль поставляется в собранном виде, готовом к работе. В базовую комплектацию, как правило, входит сама таль с грузовой цепью. Двухступенчатый цилиндрический редуктор, заявленный как преимущество, обеспечивает высокий КПД, плавный ход и сниженный износ по сравнению с червячными или одноступенчатыми конструкциями. Это также влияет на меньшее требуемое тяговое усилие. Модель имеет заводской индекс 10215105, что важно для точной идентификации при заказе запчастей или консультациях.

Таким образом, таль TOR ТРР-ТРШСР 1.5 т — это специализированный, надежный и автономный силовой инструмент для выполнения точных подъемных операций с серьезными грузами там, где электричество недоступно, а мобильность и простота установки являются критическими факторами.
