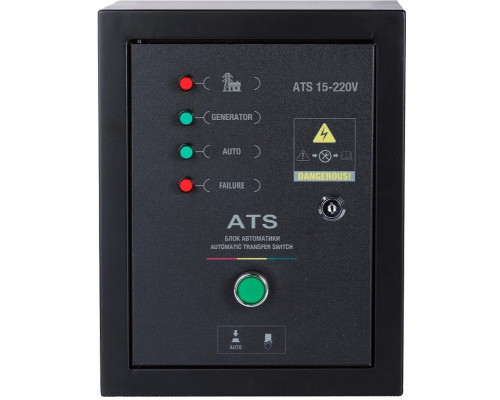

Блок автоматики HYUNDAI ATS 15-220 для DHY 14000-16000-20000LE/SE

Автоматизация резервного питания для генераторов HYUNDAI

Блок автоматики HYUNDAI ATS 15-220 предназначен для организации бесперебойного резервного электроснабжения в паре с генераторными установками серий DHY 14000LE, DHY 16000LE, DHY 20000LE, а также их модификаций SE. Это устройство берет на себя функцию контроля напряжения в основной сети и автоматически запускает генератор при пропадании централизованного электропитания. Когда сеть восстанавливается, блок переключает нагрузку обратно и отключает генератор после остывания. Система работает полностью автономно, без необходимости ручного вмешательства.

Как это работает и где применить

Блок ATS 15-220 постоянно мониторит наличие напряжения на вводе от городской сети. При отключении света или падении напряжения ниже допустимого уровня, блок подает сигнал на запуск генератора. После выхода генератора на рабочий режим, автоматика переключает питание подключенных потребителей с сети на генератор. Когда основное напряжение возвращается, блок выдерживает паузу (обычно 1-2 минуты для стабилизации сети), переключает нагрузку обратно, а затем дает генератору поработать без нагрузки для охлаждения и останавливает его.

Такая схема востребована в частных домах, на дачах, в небольших мастерских и коммерческих объектах, где требуется защита от внезапных отключений электроэнергии. Блок подходит для питания оборудования, чувствительного к перебоям: отопительных котлов, циркуляционных насосов, холодильников, систем безопасности и освещения.

Ключевые параметры и их практический смысл

• Напряжение на выходе: 230 В — стандартное однофазное напряжение, совместимое с большинством бытовых и полупрофессиональных приборов. Блок обеспечивает стабильное питание без перекосов фаз.


• Мощность нагрузки: 10 кВА — это максимальная полная мощность, которую блок способен коммутировать. Для активной нагрузки (ТЭНы, лампы накаливания) это соответствует примерно 10 кВт. Для реактивной (электродвигатели, компрессоры, трансформаторы) реальная активная мощность будет ниже из-за пусковых токов. Убедитесь, что суммарная мощность всех одновременно работающих потребителей не превышает 10 кВА, особенно при запуске мощных двигателей.


• Совместимость с конкретными моделями генераторов — блок разработан специально для линейки HYUNDAI DHY 14000-16000-20000 LE/SE. Это значит, что разъемы, логика управления и алгоритмы запуска/остановки полностью согласованы с этими генераторами. Использование с другими моделями может потребовать доработки или привести к некорректной работе.

Особенности конструкции и установки

Блок поставляется в компактном корпусе с габаритами упаковки 330x230x420 мм и весом 6 кг. Устройство монтируется на стену или другую вертикальную поверхность рядом с генератором и вводным щитком. Для подключения потребуется силовой кабель соответствующего сечения (рассчитывается исходя из мощности нагрузки и длины линии) и кабель управления для связи с генератором. Важно: установку и первое подключение должен выполнять квалифицированный электрик с опытом работы с системами АВР (автоматического ввода резерва).

Обратите внимание: блок автоматики не является источником бесперебойного питания (ИБП) — при переключении между сетью и генератором возникает кратковременная пауза (обычно 2-5 секунд). Этого достаточно для сбоя в работе компьютеров или точной электроники без собственных блоков питания. Для защиты чувствительного оборудования рекомендуется дополнительно использовать ИБП малой мощности или линейно-интерактивные стабилизаторы.

На что обратить внимание при выборе

• Убедитесь, что ваш генератор относится к указанным сериям DHY 14000LE/SE, 16000LE/SE или 20000LE/SE. Для других моделей HYUNDAI или сторонних производителей совместимость не гарантируется.


• Мощность нагрузки 10 кВА — это предел для блока. Если вы планируете подключать потребители суммарной мощностью более 8-9 кВт (с учетом пусковых токов), стоит рассмотреть более мощную модель ATS.


• Блок не имеет встроенного аккумулятора для хранения настроек при полном обесточивании — все параметры сбрасываются при отключении питания. Учитывайте это при настройке.


• Для корректной работы необходим качественный контакт с генератором: проверьте состояние разъемов и кабеля управления перед монтажом.
