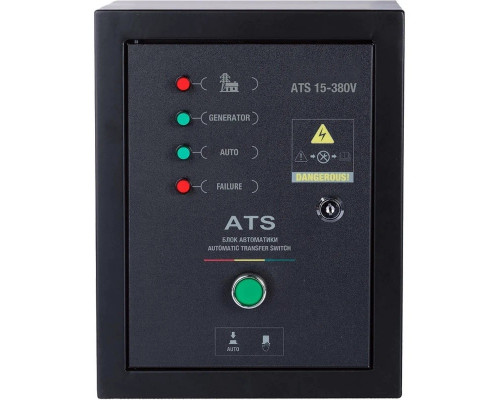

Блок автоматики HYUNDAI ATS 15-380 для DHY 14000-20000LE-3/SE-3

Автоматическое управление резервным питанием: принцип работы

Блок автоматики HYUNDAI ATS 15-380 для DHY 14000-16000-20000LE-3/SE-3 — это устройство, которое берет на себя контроль за переключением нагрузки между основной сетью и генератором. Когда пропадает напряжение на вводе 400 В, блок автоматически запускает генератор и подключает к нему потребители. После восстановления централизованного электроснабжения система переключает нагрузку обратно и останавливает генератор. Вмешательство оператора не требуется.

Для каких задач подходит

Модель ATS 15-380 рассчитана на работу с трехфазными генераторами HYUNDAI серий DHY 14000LE-3, DHY 16000LE-3, DHY 20000LE-3, а также с модификациями SE-3. Основное назначение — организация автоматического ввода резерва (АВР) для объектов, где недопустимы длительные перерывы в электроснабжении:

• частные дома и дачи с трехфазным вводом;


• небольшие производственные и складские помещения;


• магазины, офисы, мастерские;


• строительные площадки и временные объекты.

Мощность нагрузки до 10 кВА (при напряжении 400 В) определяет круг подключаемых приборов: освещение, насосы, холодильное оборудование, системы отопления, станки — все, что суммарно не превышает указанный лимит.

Сильные стороны и практические особенности

Главное преимущество — полная автономность. Блок самостоятельно отслеживает состояние сети, запускает и глушит генератор, контролирует его прогрев перед подключением нагрузки. Это исключает человеческий фактор и защищает оборудование от ошибок при ручном переключении.

Устройство совместимо именно с указанными моделями генераторов HYUNDAI — это означает, что все управляющие сигналы, цепи запуска и защиты согласованы производителем. При подключении к другим моделям корректная работа не гарантируется.

Что важно учесть при выборе и установке

• Блок рассчитан на трехфазное напряжение 400 В. Для однофазных сетей или генераторов эта модель не подходит.


• Максимальная мощность нагрузки — 10 кВА. Если суммарная мощность потребителей превышает этот показатель, блок не сможет обеспечить надежное переключение.


• Устройство поставляется без кабелей, клемм и дополнительных элементов коммутации. Для подключения потребуются силовые и контрольные провода, а также автоматы защиты — все приобретается отдельно.


• Монтаж и настройку должен выполнять квалифицированный электрик, знакомый с требованиями ПУЭ и схемами АВР.


• Вес блока (6 кг) и габариты упаковки (330x230x420 мм) позволяют разместить его в стандартном электрощите или на DIN-рейке при наличии соответствующего крепления.

Ограничения модели

ATS 15-380 не является универсальным блоком для любых генераторов. Он разработан для конкретной линейки HYUNDAI DHY 14000-20000LE-3/SE-3. Использование с другим оборудованием может привести к некорректной работе или повреждению цепей управления. Также блок не поддерживает функции удаленного мониторинга, дистанционного запуска по расписанию или интеграции с системами «умный дом» — это устройство для базового автоматического резервирования.
