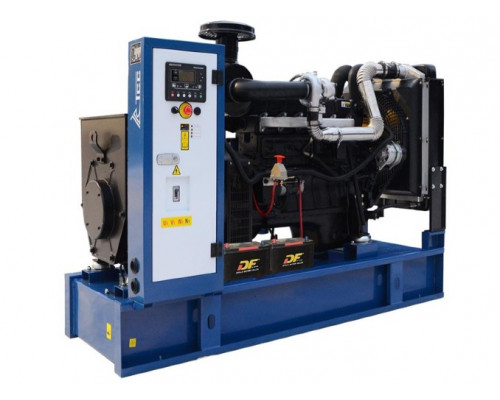

Дизельная электростанция ТСС АД-50С-Т400-1РМ11 (TTD 69TS) 50 кВт открытая

Назначение и сфера применения

Дизельная электростанция ТСС АД-50С-Т400-1РМ11 (TTD 69TS) в открытом исполнении — это стационарный резервный источник питания мощностью 50 кВт. Модель предназначена для объектов, где требуется надежное резервирование электроснабжения при редких, но критичных перебоях в центральной сети. Благодаря номинальной мощности 50 кВт (при 400 В) и максимальной выходной мощности 55 кВт, генератор способен обеспечить работу производственных линий, систем вентиляции, насосного оборудования, освещения и офисной техники на строительных площадках, в агропромышленных комплексах, на объектах ЖКХ, в торговых центрах и частных домовладениях с высоким энергопотреблением.

Двигатель и силовая часть

Сердцем установки является дизельный двигатель TSS Diesel модели TDH-N 56 4LT с рабочим объемом 4150 см³. Двигатель рассчитан на длительную работу в режиме номинальной нагрузки 50 кВт и развивает мощность до 76,14 л.с. (60 кВт максимальной мощности). Жидкостное охлаждение обеспечивает стабильный тепловой режим даже при продолжительной эксплуатации, что особенно важно для резервных источников, работающих в автоматическом режиме. Частота вращения 1500 об/мин относится к низкооборотным решениям — это положительно сказывается на моторесурсе и снижает износ деталей.

Емкость масляного картера составляет 13 литров, что типично для двигателей такого класса и требует контроля уровня масла при каждом запуске. В комплекте с электростанцией поставляется аккумуляторная батарея для запуска — это упрощает ввод в эксплуатацию, но следует учитывать, что батарея требует обслуживания и периодической замены.

Электрическая часть и выходные параметры

Электростанция выдает номинальное напряжение 400 В (трехфазное) с возможностью подключения нагрузки 230 В через один выходной разъем. Всего предусмотрено два электрических выхода: один на 400 В и один на 230 В. Выход на 12 В отсутствует, что означает невозможность прямого заряда автомобильных аккумуляторов без дополнительного преобразователя. Контроль напряжения встроен — система автоматически стабилизирует выходные параметры, что защищает подключенное оборудование от скачков.

Степень защиты корпуса IP23 означает, что установка защищена от проникновения твердых предметов диаметром более 12,5 мм и от водяных брызг, падающих под углом до 60° от вертикали. Это делает модель пригодной для размещения под навесом или в помещении с хорошей вентиляцией, но не для установки под открытым небом без дополнительной защиты от осадков.

Уровень шума и эксплуатационные особенности

Уровень шума составляет 82 дБ — это характерно для открытых генераторов без шумозащитного кожуха. Для сравнения, такой шум сопоставим с работой газонокосилки или грузового автомобиля на холостом ходу. При размещении электростанции вблизи жилых зон или офисов потребуется установка в отдельном помещении со звукоизоляцией или приобретение дополнительного кожуха. Открытое исполнение упрощает доступ к узлам для обслуживания, но требует организации выхлопной системы и вентиляции.

Топливная система и автономность

Топливный бак емкостью 170 литров рассчитан на продолжительную работу без дозаправки. При номинальной нагрузке 50 кВт расход дизельного топлива составит ориентировочно 12–15 литров в час (зависит от качества топлива и температуры окружающей среды). Таким образом, полного бака хватит примерно на 11–14 часов непрерывной работы в режиме полной нагрузки. При работе с меньшей нагрузкой время автономной работы увеличивается. Индикатор уровня топлива позволяет контролировать остаток без открытия бака.

Функция автозапуска (АВР) заявлена как опция — это значит, что в базовой комплектации автоматический ввод резерва отсутствует, и для автоматического запуска при пропадании сети потребуется приобрести и установить дополнительный блок АВР. Счетчик моточасов встроен в панель управления и позволяет отслеживать наработку для своевременного прохождения регламентного обслуживания.

Габариты и монтаж

Установка имеет длину 1680 мм, ширину 675 мм и высоту 1224 мм при весе 784 кг. Это массивное оборудование, требующее установки на бетонное основание или виброизолирующую раму. Открытая конструкция облегчает доступ к двигателю и генератору, но делает обязательным размещение в помещении с защитой от пыли и влаги. При монтаже необходимо предусмотреть подводку топлива (если используется внешний бак), выхлопную трубу и систему вентиляции для отвода тепла.

Практические ограничения

• Отсутствие шумозащиты: уровень шума 82 дБ требует размещения вдали от жилых помещений или применения звукоизоляции.


• Необходимость АВР: для автоматического запуска требуется дополнительное оборудование, что увеличивает стоимость системы.


• Только два выхода: один на 400 В и один на 230 В — для подключения большого количества потребителей может потребоваться внешний распределительный щит.


• Зависимость от условий эксплуатации: степень защиты IP23 не допускает установки под открытым небом без навеса.

Сильные стороны модели

• Низкооборотный двигатель (1500 об/мин) с увеличенным ресурсом.


• Емкий топливный бак на 170 литров для длительной автономной работы.


• Наличие счетчика моточасов и индикатора топлива для контроля состояния.


• Аккумулятор в комплекте — сокращает расходы на запуск.


• Мощность 50 кВт достаточна для большинства коммерческих и промышленных объектов среднего размера.
