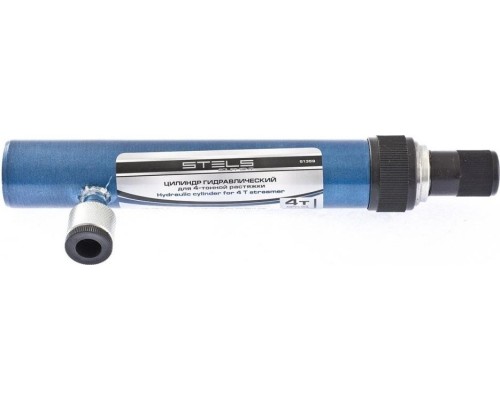

Гидроцилиндр STELS для 4-тонной растяжки 51359

Назначение и совместимость

Гидроцилиндр STELS 51359 является сменным рабочим модулем для 4-тонной гидравлической растяжки. Он предназначен для замены вышедшего из строя или утерянного цилиндра в составе комплекта для рихтовки кузовных панелей. Модель не является автономным инструментом и требует подключения к внешнему гидравлическому насосу (в комплект поставки не входит). Используется для создания направленного усилия при выправлении деформированных участков автомобильного кузова: дверных и оконных проемов, капота, багажника, порогов и других крупных элементов.

Конструкция и рабочие параметры

Цилиндр выполнен по схеме прямого действия — усилие создается при выдвижении штока. Корпус изготовлен из стали, что обеспечивает устойчивость к механическим нагрузкам и длительный срок службы в условиях автосервиса. Основные рабочие характеристики:

• Усилие 4 тонны — достаточное для правки силовых элементов кузова средней жесткости, включая лонжероны и усилители проемов.


• Ход штока 120 мм — позволяет компенсировать деформации средней глубины и постепенно возвращать панель в исходное положение.


• Диаметр штока 25 мм — обеспечивает запас прочности при работе на максимальных нагрузках, снижает риск изгиба штока при боковых усилиях.


• Максимальное рабочее давление 64 МПа — цилиндр рассчитан на высокое давление, характерное для профессионального гидравлического инструмента. Важно не превышать этот показатель при подключении к насосу.

Габариты и особенности установки

Опорная площадка цилиндра имеет размеры 280x90x45 мм. Это обеспечивает устойчивое положение инструмента на поверхности кузовного элемента и снижает риск соскальзывания под нагрузкой. Компактная высота площадки (45 мм) позволяет размещать цилиндр в узких зазорах, например, между дверным проемом и деформированной стойкой. Вес 1.93 кг делает модуль удобным для переноски и фиксации в рабочем положении одной рукой.

Практические ограничения

При выборе и эксплуатации гидроцилиндра STELS 51359 следует учитывать несколько моментов:

• Модель не имеет встроенного насоса — для работы требуется внешний гидравлический привод (ручной или ножной насос с соответствующим давлением до 64 МПа).


• Цилиндр не оснащен быстросъемными муфтами; подключение выполняется через штуцер, совместимый с комплектом растяжки. Перед покупкой стоит уточнить тип резьбы или разъема вашего насоса.


• Инструмент предназначен только для создания распорного усилия (работа на сжатие). Использование для вытягивания или других видов деформации не предусмотрено конструкцией.


• Ход штока 120 мм ограничивает глубину выправляемой деформации — для больших вмятин может потребоваться поэтапный подход с перестановкой цилиндра.


• Стальной корпус не имеет антикоррозийного покрытия, поэтому после работы в условиях повышенной влажности рекомендуется протирать цилиндр насухо.

Что важно знать при замене

Гидроцилиндр STELS 51359 является точной заменой оригинального модуля из комплекта 4-тонной растяжки этого производителя. При подборе аналога от других брендов следует сверять не только усилие и ход, но и геометрию посадочных мест, диаметр штока и тип подключения. Использование неподходящего цилиндра может привести к нестабильной работе растяжки или повреждению насоса из-за несоответствия рабочего объема.
