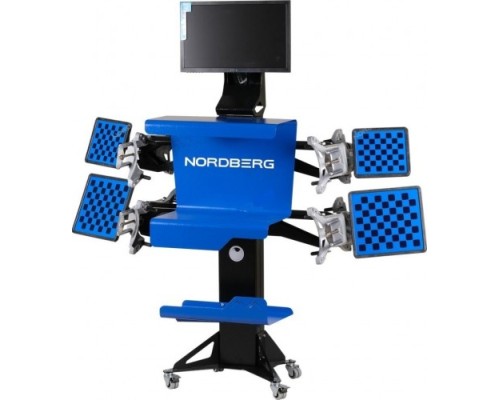

Стенд сход-развал 3D NORDBERG C804-C четырехкамерный настенный ЦБ-00016531

Четырехкамерная измерительная система для точной регулировки углов

NORDBERG C804-C — это стационарный четырехкамерный 3D стенд для контроля и регулировки углов установки колес, предназначенный для профессионального использования в автосервисах. Модель относится к настенному типу: все измерительное оборудование (камеры, монитор, компьютер и принтер) размещено в едином блоке, закрепленном на колонне. Такая конструкция исключает случайные повреждения компонентов при перемещении, что характерно для тележечных версий. Стенд работает под управлением ОС Windows и рассчитан на интенсивное использование в условиях автосервиса.

Измерительная система и точность

В основе работы NORDBERG C804-C лежат четыре камеры с разным разрешением: две по 1,3 Мп и две по 5 Мп. Такая комбинация обеспечивает высокую точность измерений — до 0,01°. Камеры автоматически подстраиваются под уровень освещенности в зоне работы, что снижает влияние внешнего света на результаты. Предварительная заводская калибровка упрощает настройку оборудования при монтаже.

• Разрешающая способность: комбинация камер 1,3 Мп и 5 Мп позволяет фиксировать малейшие отклонения.


• Автоматическая подстройка: камеры адаптируются к освещению, что повышает стабильность измерений в разных условиях.


• Калибровка на заводе: сокращает время начальной настройки и снижает риск ошибок при инсталляции.

Работа с автомобилями и база данных

Стенд оснащен встроенной базой данных, содержащей более 40 000 моделей автомобилей. ПО регулярно обновляется, причем пользователь может самостоятельно добавлять новые данные. Это позволяет обслуживать как современные, так и старые автомобили, включая те, для которых требуется ввод высоты посадки. Программа предоставляет доступ ко всем измеряемым параметрам в ручном режиме, что дает возможность корректировать данные при необходимости.

• База автомобилей: более 40 000 моделей с возможностью пополнения.


• Ручная корректировка: можно вносить изменения в данные для нестандартных случаев.


• Поддержка высоты посадки: подходит для автомобилей, где этот параметр критичен.

Особенности эксплуатации и комплектация

Модель C804-C поставляется с четырьмя 4-точечными колесными адаптерами, которые подходят для дисков диаметром от 12 до 24 дюймов. Это охватывает большинство легковых автомобилей и кроссоверов. Адаптеры и мишени можно хранить на колонне благодаря специальному набору для крепления. Стенд позволяет измерять максимальный угол поворота колес без использования электронных поворотных кругов, что упрощает процесс диагностики. Компенсация биения дисков выполняется методом прокатки, при необходимости эту процедуру можно пропустить. Результаты регулировок и данные по клиентам сохраняются в памяти оборудования.

• Колесные адаптеры: 4 штуки, 4-точечные, диапазон 12–24 дюйма.


• Измерение угла поворота: без поворотных кругов, что экономит время.


• Компенсация биения: методом прокатки с возможностью пропуска.


• Хранение: адаптеры и мишени фиксируются на колонне.


• Сохранение данных: ведение истории регулировок и клиентов.

Условия эксплуатации и ограничения

Стенд рассчитан на работу в помещении при температуре от +10 до +35 °C. Питание осуществляется от сети 230 В, потребляемая мощность составляет 0,35 Вт. Модель предназначена для установки на подъемник, что требует соответствующего монтажа. Вес оборудования в упаковке — 1 кг (указан для комплекта). Важно учитывать, что стенд является настенным, поэтому для его размещения необходима стена, способная выдержать нагрузку блока с монитором и компьютером.

• Температурный режим: от +10 до +35 °C.


• Электропитание: 230 В, мощность 0,35 Вт.


• Тип установки: настенный, для подъемника.


• Вес в упаковке: 1 кг (комплект).

Практические возможности

Графическое отображение измеренных значений на мониторе упрощает восприятие данных. Программа позволяет выполнять процедуры компенсации биения дисков и регулировки углов без лишних операций. Благодаря возможности работы с автомобилями, требующими ввода высоты посадки, стенд подходит для широкого спектра марок и моделей. Отсутствие электронных поворотных кругов снижает стоимость обслуживания и упрощает процесс диагностики.
