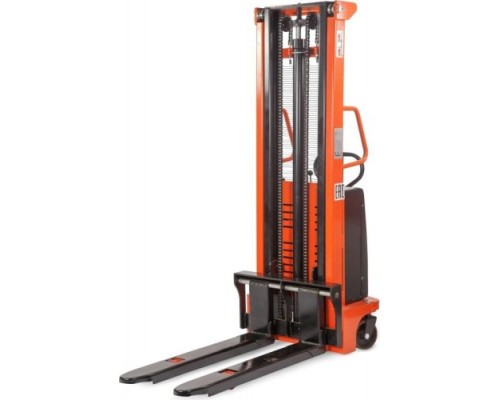

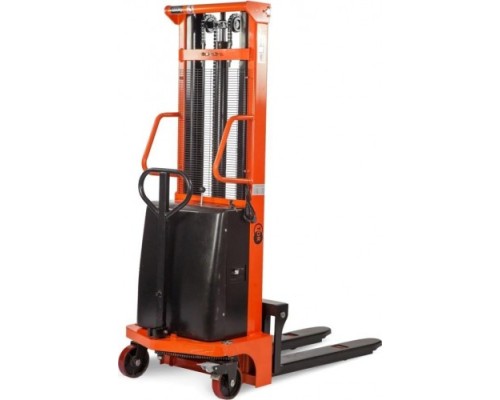

Штабелер аккумуляторный TOR CTD20/25 гидравлический с электроподъемом 2,0 т 2,5 м

Гидравлический штабелер с электроподъемом TOR CTD20/25: назначение и область применения

TOR CTD20/25 — это аккумуляторный штабелер с ручным перемещением и электрическим подъемом груза. Модель предназначена для вертикального складирования и перемещения палетированных товаров на ровных твердых покрытиях в условиях склада. Грузоподъемность 2000 кг и высота подъема 2,5 метра позволяют работать с тяжелыми европаллетами на стеллажах первого и второго ярусов. Это решение для средних и крупных складов, где требуется регулярно поднимать грузы до 2 тонн, но нет необходимости в полностью электрическом перемещении.

Конструкция и принцип работы

Штабелер оснащен гидравлической системой с электрическим компрессором. Подъем груза осуществляется нажатием рычага на корпусе — электродвигатель приводит в действие насос, который подает масло в гидроцилиндр. Спуск контролируется тем же рычагом. Перемещение по горизонтали выполняется вручную оператором. Такая схема снижает стоимость оборудования по сравнению с полностью электрическими аналогами, сохраняя удобство вертикального позиционирования.

Силовые и эксплуатационные характеристики

Модель комплектуется свинцово-кислотной аккумуляторной батареей емкостью 120 А·ч при напряжении 24 В. Мощность электродвигателя подъема составляет 1,6 кВт. Батарея обеспечивает несколько часов непрерывной работы при средней интенсивности использования — запас энергии достаточен для выполнения задач в течение смены на складе с умеренным трафиком. Важно учитывать, что свинцово-кислотные АКБ требуют регулярного обслуживания (долив дистиллированной воды) и не предназначены для быстрой подзарядки в паузах. Для восстановления емкости требуется полный цикл заряда.

Габариты и маневренность

Общая длина штабелера составляет 1700 мм, ширина — 800 мм. Длина вил — 1150 мм, что позволяет работать со стандартными европаллетами (1200х800 мм). Ширина вил регулируется в диапазоне от 500 до 550 мм — это дает возможность настраивать захват под разные типы поддонов. Масса оборудования — 390 кг, что обеспечивает устойчивость при работе с максимальными грузами. Угол крена (продольный наклон) составляет от 6% до 15% — параметр важен для безопасной работы на неровных поверхностях, хотя штабелер рекомендован для отапливаемых складов с твердым полом.

Особенности мачты и высотные параметры

Максимальная высота подъема — 2,5 метра. При этом общая высота штабелера в сложенном состоянии составляет 1900 мм, что позволяет проходить через стандартные дверные проемы высотой 2 метра. В зависимости от модификации (высота подъема) мачта может быть одно- или двухсекционной. Для данной модели с высотой 2,5 м, как правило, используется двухсекционная мачта, обеспечивающая достаточную жесткость и плавность хода при подъеме груза до 2 тонн.

Практические ограничения и рекомендации

Основное ограничение — ручное перемещение. При весе 390 кг и грузе до 2000 кг перемещать штабелер на значительные расстояния без груза возможно, но с грузом потребуются значительные физические усилия. Поэтому модель оптимальна для работы в пределах одной зоны склада (например, у стеллажей). Также важно учитывать, что свинцово-кислотная батарея не предназначена для быстрой подзарядки — планируйте зарядку на перерывы или ночное время. Штабелер сертифицирован по стандартам ТР ТС 010/2011 и CE, что подтверждает его безопасность при соблюдении правил эксплуатации.

Ключевые параметры для выбора

• Грузоподъемность 2000 кг — подходит для тяжелых грузов, но требует ровного пола и правильного распределения веса на вилах.


• Высота подъема 2,5 м — позволяет работать со стеллажами до 2,2-2,3 м (с учетом высоты поддона).


• Регулируемые вилы 500-550 мм — адаптация под разные типы поддонов, но не подходит для нестандартных грузов без паллет.


• Свинцово-кислотная батарея 120 А·ч — требует обслуживания и времени на зарядку, не подходит для интенсивной многосменной работы.


• Вес 390 кг — обеспечивает устойчивость, но усложняет ручное перемещение без груза.
