Сварочный генератор ТСС DUAL DWG-500 двухпостовой дизельный

Двухпостовой дизельный сварочный генератор ТСС DUAL DWG-500: промышленный инструмент для автономной сварки и энергоснабжения

ТСС DUAL DWG-500 — это тяжелый сварочный генератор, предназначенный для профессиональных работ на объектах без доступа к стационарной электросети. Модель объединяет в себе два независимых сварочных поста с суммарным током до 500 А и резервный источник питания на 25 кВт. Агрегат рассчитан на интенсивную эксплуатацию в полевых условиях, на стройплощадках, при строительстве и ремонте трубопроводов, в цехах и на производственных базах. Благодаря дизельному двигателю WEICHAI водяного охлаждения и шумозащитному кожуху, оборудование подходит для длительной непрерывной работы под нагрузкой.

Сварочные возможности и режимы

Генератор поддерживает пять технологических процессов на обоих постах:

• MMA (ручная дуговая сварка) — работа с электродами любого типа покрытия, включая основные, рутиловые и кислые.


• CELLULOSE — сварка электродами с целлюлозным покрытием, что критически важно для вертикальных швов на спуск при монтаже магистральных трубопроводов.


• Lift TIG DC — аргонодуговая сварка на постоянном токе с зажиганием дуги касанием, подходит для тонкостенных деталей и ответственных соединений.


• FCAW — полуавтоматическая сварка самозащитной порошковой проволокой (требуется дополнительный механизм подачи).


• CAG-A — воздушно-дуговая строжка угольным электродом для удаления дефектов, корней шва и разделки кромок.

Диапазон регулировки сварочного тока — от 30 до 500 А при постоянном токе (СС), для режима FCAW доступно регулируемое напряжение 14–39 В (CV). На каждом посту предусмотрена плавная бесступенчатая регулировка тока и напряжения, а также функции горячего старта и форсажа дуги с настраиваемыми параметрами. Это позволяет адаптировать характеристики дуги под конкретный тип электрода, пространственное положение и слой шва.

Распределение нагрузки между постами

Система позволяет гибко распределять сварочный ток между двумя рабочими местами:

• Одновременная работа двух постов: пост А — до 250 А, пост В — до 250 А (ПН 60%).


• Работа только на одном посту: пост А — до 350 А (ПН 60%) или пост В — до 500 А (ПН 60%).

Такая конфигурация делает генератор эффективным решением для бригадной работы, где требуется одновременно варить два разных узла или выполнять сварку и строжку без остановки процесса.

Режим электростанции

Помимо сварочных функций, агрегат работает как полноценная дизельная электростанция. Номинальная мощность генератора составляет 22 кВт, максимальная — 25 кВт. На панели управления расположены розетки:

• Одна трехфазная 400 В / 32 А.


• Две однофазные 230 В / 16 А.

В режиме без сварки генератор выдает полную мощность 25 кВт, что достаточно для питания электроинструмента, освещения, компрессоров и другого оборудования. При одновременной сварке на двух постах (2×250 А) доступная мощность для электропотребителей снижается до 7 кВт — это следует учитывать при планировании нагрузки.

Конструктивные особенности и управление

Генератор смонтирован на прочной рамной конструкции с интегрированным топливным баком на 85 литров. Этого объема достаточно для примерно 10 часов непрерывной работы при максимальной нагрузке. Дизельный двигатель WEICHAI WP2.3D33E200 мощностью 40,8 л.с. оснащен электрическим стартером, системой водяного охлаждения и подогревом масла для уверенного пуска в холодное время. В базовую комплектацию входит аккумулятор.

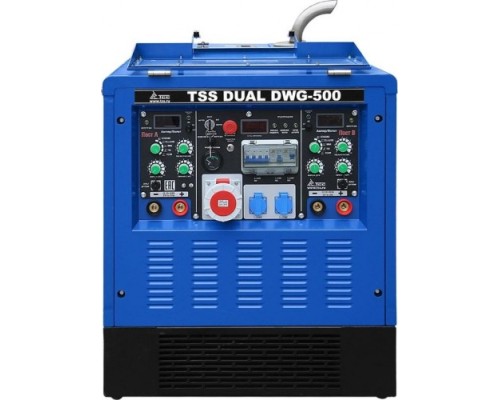

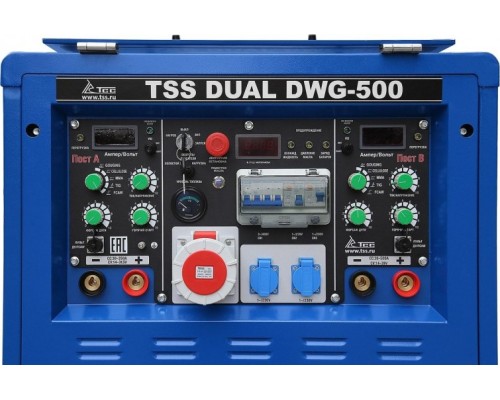

Все органы управления и контрольные приборы вынесены на единую панель:

• Счетчик моточасов.


• Индикаторы температуры охлаждающей жидкости, давления масла и заряда батареи.


• Указатель уровня топлива.


• Тумблер переключения оборотов двигателя (холостой ход / рабочие обороты).


• Кнопка экстренной остановки.

Для дистанционного управления сварочным током на каждом посту предусмотрены пульты (входят в комплект): для поста А — на 350 А (15 м), для поста В — на 500 А (15 м). Это позволяет регулировать ток непосредственно у места сварки, не прерывая дугу.

Комплектация и дополнительное оснащение

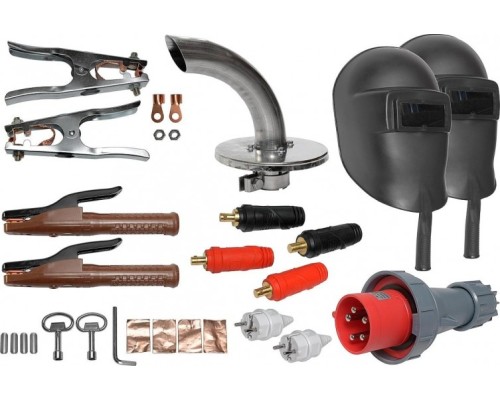

В заводскую поставку входят:

• Два кабельных штекера.


• Держатель электрода 500–800 А.


• Клемма заземления 500 А.


• Две штепсельные вилки 230 В / 16 А и одна вилка 400 В.


• Два пульта дистанционного управления (для постов А и В).


• Комплект расходных фильтров (масляный, топливный, воздушный) и ремень вентилятора.

Для реализации режимов FCAW (полуавтоматическая сварка порошковой проволокой) необходимо дополнительно приобрести механизм подачи проволоки TSS FCAW-501 и соответствующую горелку. Для аргонодуговой сварки (TIG) потребуется горелка WP-26, для воздушно-дуговой строжки — специализированная горелка TBi-600A. Эти компоненты не входят в базовую комплектацию.

Практические ограничения и особенности эксплуатации

Степень защиты корпуса IP44 означает, что оборудование защищено от попадания твердых частиц диаметром более 1 мм и водяных брызг, но не рассчитано на прямое воздействие сильных струй воды или длительное нахождение под дождем. При работе на открытых площадках рекомендуется использовать дополнительный навес.

Масса агрегата 760 кг и габариты 1680×820×1010 мм требуют использования погрузочной техники для перемещения. Генератор не предназначен для частой транспортировки в кузове автомобиля без специальных амортизирующих креплений.

Продолжительность нагрузки (ПН) 60% означает, что при максимальном сварочном токе на одном посту (500 А) аппарат может работать 6 минут из 10, остальное время требуется для охлаждения. При снижении тока до 350 А и ниже возможна практически непрерывная работа.
