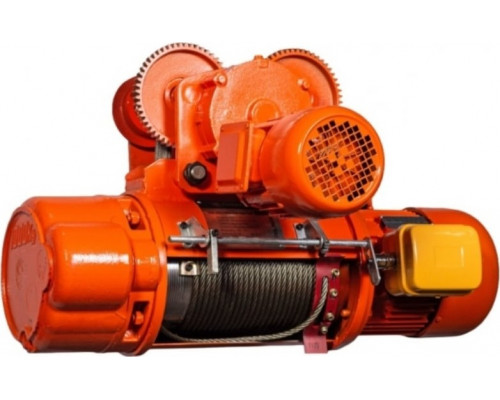

Таль электрическая канатная СИБТАЛЬ CD1 5т 12м 380V

Электрическая канатная таль для интенсивных промышленных задач

Таль СИБТАЛЬ CD1 5т*12м — это полноценный грузоподъёмный механизм, спроектированный для интеграции в стационарные или передвижные крановые системы. Модель предназначена для регулярного подъёма, удержания и горизонтального перемещения грузов в условиях производственных цехов, складов, строительных площадок и ремонтных зон. Её конструкция рассчитана на продолжительную работу в режимах средней и высокой интенсивности, характерных для промышленного производства, логистических комплексов и монтажных работ.

Конструкция и принцип работы

В основе тали лежит мощный электродвигатель на 7.5 кВт, рассчитанный на трёхфазное напряжение 400 В. Это обеспечивает высокий крутящий момент, необходимый для уверенного подъёма груза массой до 5 тонн без перегрузки двигателя. Подъёмный механизм — канатный, с использованием стального троса диаметром 15 мм. Такой диаметр обеспечивает высокий запас прочности и износостойкости при контакте с блоками и барабаном. Грузовой трос наматывается на барабан, что позволяет точно позиционировать груз и обеспечивает стабильную высоту подъёма, составляющую 12 метров.

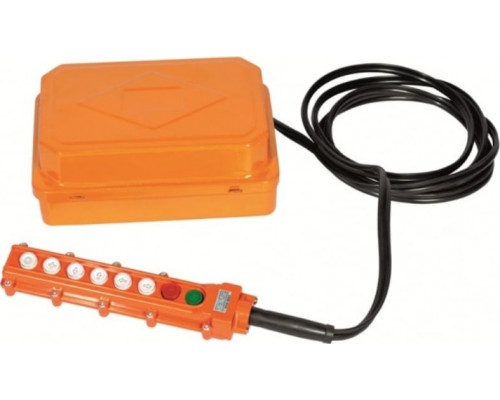

Ключевой особенностью модели CD1 является её исполнение как передвижной тали. Она монтируется на специальную каретку (тележку), которая перемещается по подкрановому пути — двутавровой балке. Это превращает устройство из простого подъёмника в маневренную крановую систему, способную обслуживать всю площадь, ограниченную длиной подкрановых путей. Управление осуществляется с пола оператором через подвесной пульт.

Основные технические параметры и их практическое значение

Каждый параметр тали определяет её возможности и границы применения в реальных условиях.

• Грузоподъёмность 5 тонн: Позволяет работать с тяжёлым оборудованием, станками, металлоконструкциями, крупногабаритными заготовками или собранными узлами. Важно учитывать не только массу самого груза, но и вес стропов, захватов или траверс.


• Высота подъёма 12 м: Определяет рабочее пространство по вертикали. Этого достаточно для работы в цехах со стандартными потолками, разгрузки высоких транспортных средств, складирования в стеллажи или монтажа конструкций. Фактическая полезная высота будет немного меньше из-за габаритов тали и строповочных приспособлений.


• Скорость подъёма 8 м/мин: Это минимальная скорость для данной модели, обеспечивающая точное и аккуратное позиционирование груза. Для большинства такелажных и погрузочно-разгрузочных операций такая скорость является оптимальной, балансируя между производительностью и безопасностью.


• Напряжение питания 400 В, 3 фазы: Указывает на необходимость подключения к промышленной трёхфазной сети. Это накладывает требования к инфраструктуре объекта: должна быть обеспечена соответствующая линия электропитания с защитной аппаратурой (автоматами, контакторами). Использование через преобразователи фазы не рекомендуется для постоянной работы, так как может привести к перегреву двигателя.


• Габаритные размеры и вес (470 кг): Компактные для своей мощности габариты (длина 1257 мм) облегчают интеграцию в существующие крановые эстакады. Однако значительная масса подчёркивает, что это стационарно устанавливаемое оборудование — для монтажа и демонтажа потребуется применение других грузоподъёмных средств.

Сфера применения и совместимость

Данная модель является типовым решением для оснащения однобалочных (кран-балок) и двухбалочных мостовых кранов, а также консольных и козловых кранов. Она оптимальна для:

• Машиностроительных и металлообрабатывающих предприятий для перемещения заготовок и станков.


• Сборочных цехов и производственных линий.


• Складов металлопроката, строительных материалов.


• Ремонтных зон и сервисных центров для крупной техники.


• Энергетического и промышленного строительства.

При выборе необходимо убедиться в совместимости конструкции тележки тали с профилем и размером полки двутавровой балки подкранового пути. Также критически важно соответствие грузоподъёмности всей крановой системы (балки, опоры, рельсы) грузоподъёмности тали.

Эксплуатационные особенности и ограничения

Таль СИБТАЛЬ CD1 рассчитана на работу в стандартных промышленных условиях. Её эксплуатация требует соблюдения правил безопасности для грузоподъёмных механизмов. Ключевые моменты:

• Оборудование не предназначено для подъёма людей, расплавленного металла, ядовитых или взрывоопасных веществ.


• Работа в агрессивных средах, с повышенной запылённостью или во взрывоопасных зонах требует дополнительного согласования с производителем и, возможно, специального исполнения.


• Обязательно наличие обученного персонала (оператор, стропальщик) и проведение регулярных технических осмотров в соответствии с регламентом.


• В стандартной комплектации поставки может не быть каретки (тележки) — этот момент необходимо уточнять отдельно, так как для передвижения тали она необходима.


• Габариты упаковки (1120х625х1257 мм) важно учитывать при организации доставки и разгрузки на объекте.

Таким образом, электрическая таль СИБТАЛЬ CD1 5т*12м представляет собой надёжный, производительный и типовой механизм для организации грузопотоков на промышленном предприятии. Её параметры делают её универсальным решением для большинства задач, связанных с перемещением тяжеловесных грузов в пределах смонтированной крановой эстакады.
