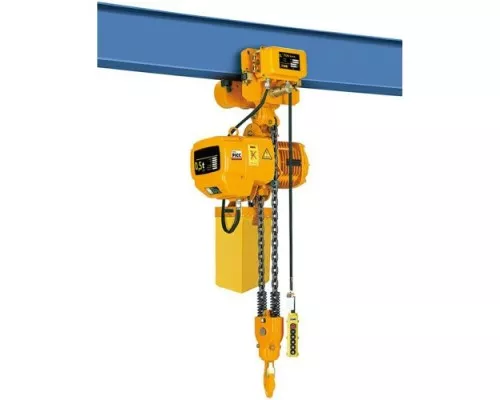

Таль электрическая цепная TOR ТЭЦП 2,0 т 12 м 380В

Электрическая цепная таль с приводной тележкой для интенсивных работ

Модель TOR ТЭЦП (HHBD02-02T) — это передвижная электрическая таль, предназначенная для механизации подъёма и транспортировки грузов в условиях производственных цехов, складов, строительных площадок и логистических терминалов. Её ключевая особенность — интегрированная тележка с электроприводом, которая превращает устройство из простого подъёмника в мобильную грузоперемещающую систему. Оборудование рассчитано на регулярное использование с номинальной нагрузкой до 2 тонн.

Конструкция и принцип работы системы

Таль смонтирована на каретке, которая перемещается по нижнему полку стандартной двутавровой балки. Электропривод тележки позволяет управлять горизонтальным движением груза с пульта, что исключает необходимость приложения физической силы для его перетаскивания. Это создаёт основу для эффективной организации рабочего пространства: груз можно точно позиционировать по вертикали и горизонтали, что критически важно для погрузочно-разгрузочных работ, монтажа оборудования или комплектации заказов.

Подъёмный механизм — цепной. В отличие от канатных талей, цепь менее чувствительна к перегрузкам и ударным нагрузкам, а её обслуживание часто проще. Конструкция предусматривает возможность сборки цепи, что уменьшает габариты оборудования при хранении или транспортировке. Важный нюанс: скорость подъёма и опускания груза фиксирована и составляет 3.3 м/мин. Это умеренная скорость, обеспечивающая точное и безопасное позиционирование тяжеловесных объектов, но не рассчитанная на высокоскоростные цикличные операции.

Технические параметры и их практическое значение

Грузоподъёмность 2 тонны (2000 кг) определяет сферу применения модели. Она подходит для работы со станками, промышленным оборудованием, металлическими конструкциями, крупногабаритными партиями товаров на поддонах. Важно учитывать, что это номинальная нагрузка, и для обеспечения долговечности механизма не рекомендуется её постоянное превышение.

Высота подъёма 12 метров означает максимальное расстояние от крюка в нижнем положении до крюка в верхнем. Длина грузовой цепи соответствует этому значению. Данного параметра достаточно для большинства цехов и складов с высотой потолков от 5-6 метров, оставляя запас для маневрирования.

Напряжение питания 400 В, 3-фазное — ключевое требование к инфраструктуре. Модель работает только от промышленной сети 380В. Подключение к бытовой однофазной сети 220В невозможно без использования преобразователя частоты, что экономически нецелесообразно. Мощность двигателя 400 Вт указывает на сравнительно низкое энергопотребление при заявленной производительности.

Габаритные размеры и вес — общая высота тали в сборе составляет 620 мм. Это компактный размер, позволяющий использовать её в помещениях с ограниченной свободной высотой под балкой. Вес в 109 кг требует применения грузоподъёмной техники для её собственного монтажа на подкрановый путь.

Диапазон ширины балки (min 82 мм — max 178 мм) задаёт требования к подкрановому пути. Таль можно смонтировать на стандартную двутавровую балку, ширина нижнего полка которой попадает в этот интервал. Необходимо заранее проверить соответствие существующей или проектируемой монорельсовой конструкции этим параметрам.

Ключевые особенности и инженерные решения

• Литейно-цилиндрический редуктор. Корпус редуктора выполнен методом литья, что обеспечивает высокую жёсткость, точное соосность валов и эффективное отведение тепла. Это повышает надёжность и ресурс механизма, снижает уровень шума и вибраций при работе.


• Отсутствие смещения груза при подъёме. Конструкция подвески и механизма навивки цепи сбалансирована, что предотвращает вращение и раскачивание груза во время его подъёма. Это повышает безопасность и точность установки, особенно важно при работе с хрупкими или неустойчивыми объектами.


• Встроенный ограничитель высоты подъёма. Механический или электронный концевой выключатель автоматически останавливает подъём, когда крюковая подвеска достигает верхнего предельного положения. Это защищает механизм от поломки из-за "наезда" и обрыва цепи.


• Усиленный кабель пульта управления. Кабель, идущий к подвесному пульту, армирован стальным тросом. Это защищает его от обрыва при случайном натяжении, зацеплении или механическом воздействии, что продлевает срок службы системы управления.


• Простота обслуживания цепи. Конструкция позволяет при необходимости относительно быстро заменить грузовую цепь или её секцию, минимизируя время простоя оборудования.

Ограничения и условия эксплуатации

Данная модель — оборудование для профессионального использования. Её установка и первый пуск должны производиться квалифицированным персоналом с учётом всех требований безопасности. Необходимо обеспечить:

• Надёжное крепление подкранового пути (двутавровой балки) с запасом прочности, значительно превышающим общий вес тали и груза.


• Стабильное промышленное электропитание 3х400В 50Гц с соответствующими защитными устройствами (автоматами, УЗО).


• Эксплуатацию в соответствии с классом защиты двигателя и электрооборудования (обычно IP54, что означает защиту от пыли и брызг воды, но не от прямого струйного воздействия). Работа под дождём или в условиях агрессивных сред не рекомендуется без дополнительных мер защиты.


• Регулярное техническое обслуживание: визуальный осмотр, проверка износа цепи и тормозной системы, смазка согласно регламенту производителя.

Таль поставляется в транспортной упаковке размерами 940x620x550 мм, что необходимо учитывать при планировании её доставки к месту монтажа. В базовую комплектацию, как правило, входит сама таль с тележкой, грузовая цепь, крюковая подвеска и подвесной пульт управления. Точный состав комплектации следует уточнять в технической документации на конкретную партию.
