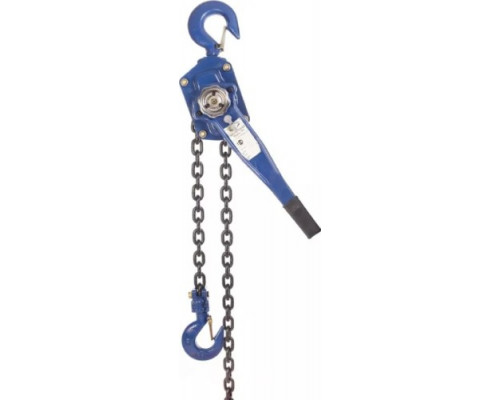

Таль рычажная TOR ТРР 1048303 ручная

Ручная рычажная таль для точного позиционирования грузов

Таль рычажная TOR ТРР 1048303 — это механический грузоподъемный аппарат, предназначенный для работы в условиях, где требуется мобильность, автономность от источников питания и точный контроль над перемещением. Модель с грузоподъемностью 3 тонны является сбалансированным решением для выполнения регулярных такелажных работ средней интенсивности. Ее принцип действия основан на физическом усилии оператора, передаваемом через рычаг на храповой механизм, что обеспечивает надежную фиксацию груза на любой высоте без риска самопроизвольного опускания.

Конструкция и ключевые особенности эксплуатации

Конструкция тали типа HSH (или ТРР/ТРШС) объединяет прочность и функциональность. Основной корпус выполнен из высокопрочного сплава, что при весе в 29 кг делает устройство достаточно компактным для переноски, но при этом рассчитанным на серьезные нагрузки. Критически важным элементом является храповой механизм тормоза, который обеспечивает безопасность: он мгновенно стопорит груз при прекращении качания рукоятки, предотвращая обратный ход. Это позволяет оператору работать с уверенностью, позиционируя детали или оборудование с точностью до миллиметра.

Таль работает в температурном диапазоне от -10 до +50 °C, что позволяет использовать ее в неотапливаемых производственных цехах, гаражах или на открытых площадках в теплое время года. Однако для постоянной работы при отрицательных температурах или в агрессивных средах требуется дополнительная консультация, так как механические свойства смазки и материалов могут меняться.

Расшифровка параметров и их практическое значение

Каждая характеристика этой модели определяет ее возможности и границы применения. Грузоподъемность 3 тонны делает таль подходящей для работы с двигателями, станками, металлоконструкциями, тяжелыми узлами автомобилей или промышленным оборудованием. Важно учитывать не только вес, но и центр тяжести груза, а также состояние строповочных приспособлений.

• Высота подъема 6 метров: Параметр указывает максимальное расстояние, на которое груз может быть поднят от исходной точки. Это достаточная величина для работы в условиях стандартной высоты потолков в мастерских, ангарах или для погрузочно-разгрузочных работ с кузовом грузовика.


• Длина цепи 6.3 метра: Общая длина грузовой цепи. Она определяет, на какой высоте может быть закреплен сам аппарат относительно груза. Часть цепи будет находиться в механизме, поэтому полезная высота подъема всегда меньше общей длины цепи.


• Минимальное расстояние между крючками 480 мм: Это важнейший габаритный параметр. Он показывает минимальную высоту, необходимую для подвеса тали: расстояние от точки крепления верхнего крюка до центра нижнего крюка в сложенном состоянии. Если рабочая зона имеет низкие балки или ограниченное пространство, этот размер становится ключевым.


• Длина рукоятки 415 мм: Определяет плечо приложения силы и, следовательно, удобство работы. Оптимальная длина позволяет эффективно качать рычаг, стоя сбоку от тали, не находясь непосредственно под грузом, что соответствует правилам безопасности.


• Диаметр цепи 10 мм и Количество цепей: 1: Цепь из легированной термообработанной стали (калибр 10 мм) обеспечивает высокую прочность на разрыв и износостойкость. Одна грузовая цепь характерна для классической конструкции рычажных талей, где вторая, бесконечная цепь, используется для ручного привода.

Сферы применения и типичные задачи

Данная модель находит применение в различных областях, где необходима автономная и надежная грузоподъемность. На производственных линиях ее используют для установки тяжелых деталей в станки или для их снятия. В автосервисах и на СТО с ее помощью демонтируют и устанавливают двигатели, коробки передач, мосты. В складском хозяйстве таль применяют для перемещения упакованного оборудования или материалов в зоне без мостовых кранов. В частных мастерских и гаражах она становится незаменимым инструментом для работы с металлом, двигателями или для строительных задач.

Ключевое преимущество — возможность не только вертикального, но и горизонтального перемещения груза. Для этого таль должна быть подвешена на тележке, которая движется по монорельсовому пути. Это превращает ее в ручную кран-балку для обслуживания всей площади помещения. В базовой комплектации тележка не входит, ее необходимо подбирать отдельно, учитывая совместимость с профилем рельса и грузоподъемностью.

Безопасность, комплектность и требования к установке

Таль TOR ТРР 1048303 соответствует требованиям Технического регламента Таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования». Это подтверждает, что изделие прошло необходимые испытания. Крюки изготовлены из термообработанной стали и имеют предохранительные замки, предотвращающие самопроизвольное отсоединение строп или такелажных скоб.

Перед началом эксплуатации необходимо обеспечить надежное крепление верхнего крюка. Точка подвеса (балка, консоль, траверса) должна выдерживать нагрузку с запасом, учитывая не только вес груза, но и динамические нагрузки. Запрещается поднимать груз, превышающий номинальную грузоподъемность в 3 тонны, а также использовать таль для подъема людей. Цепь должна периодически очищаться от грязи и проверяться на предмет износа и деформации звеньев.

Упаковка изделия (550x160x210 мм) соответствует его габаритам для безопасной транспортировки. В комплектацию, как правило, входит сама таль с цепями и паспорт изделия. Дополнительные аксессуары, такие как тележка для перемещения, крюковая подвеска или усиленные стропы, подбираются исходя из конкретных задач пользователя.
