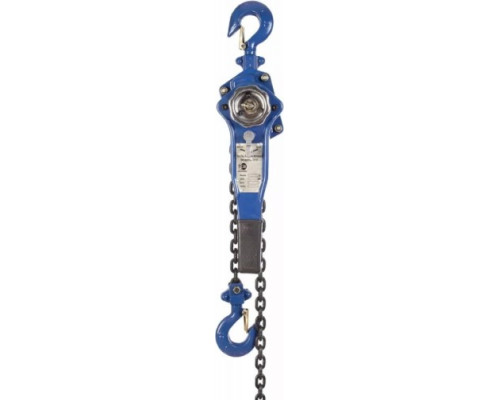

Таль рычажная TOR ТРР ручная 1048612

Ручная рычажная таль для точного позиционирования грузов

Таль рычажная TOR ТРР 1048612 — это механический грузоподъемный аппарат, предназначенный для подъема, удержания и точного перемещения тяжестей в условиях, где использование электричества невозможно, нецелесообразно или небезопасно. Её работа основана на простом и надежном храповом механизме, приводимом в действие мускульной силой оператора через рычаг. Данная модель с грузоподъемностью 3 тонны занимает промежуточное положение в линейке, сочетая значительную силу с относительно компактными габаритами, что делает её универсальным инструментом для монтажа, ремонта и складских работ.

Конструкция и принцип работы

Аппарат представляет собой моноблочную конструкцию, в корпусе которой заключены все основные узлы: приводной механизм, тормозная система и звездочка для цепи. Подъем и опускание груза осуществляются возвратно-поступательными движениями рукоятки длиной 415 мм. Эта длина обеспечивает достаточный рычаг для эффективной работы с номинальным грузом, не требуя чрезмерных физических усилий. Ключевой элемент безопасности и контроля — храповой механизм тормоза. Он автоматически фиксирует груз в любом положении при прекращении качания рукоятки, предотвращая самопроизвольное опускание. Для опускания необходимо перевести управляющий рычаг в соответствующее положение. Такая система гарантирует полный контроль над грузом на всех этапах работы.

Ключевые характеристики и их практическое значение

Параметры данной модели определяют её возможности и границы применения:

• Грузоподъемность 3 тонны: Это основной рабочий параметр. Таль рассчитана на постоянную работу с грузами до 3000 кг. Она подходит для перемещения станков, двигателей, тяжелых агрегатов, строительных конструкций. Важно понимать, что это предельная нагрузка, и для обеспечения долговечности механизма рекомендуется работать с нагрузкой на 10-15% ниже номинала.


• Высота подъема 6 метров и длина цепи 6.3 м: Высота подъема указывает на максимальное расстояние, на которое можно поднять крюк относительно точки подвеса. Длина цепи (6.3 м) всегда немного больше высоты подъема, что обеспечивает удобный зацеп груза с земли или пола и оставляет запас для крепления тали к балке. Этот параметр определяет возможность работы в помещениях с высокими потолками, воротными проемами, внутри кузовов или на неглубоких шахтных подъемах.


• Минимальное расстояние между крюками 480 мм: Критически важный размер для монтажа. Это кратчайшее расстояние от крюка для подвеса тали к опоре (балке, траверсе) до нижнего грузового крюка. Оно определяет, насколько низко может опуститься грузозахватный крюк и какую минимальную высоту должна иметь сама подвесная конструкция. Если высота от балки до потолка или до верха груза мала, этот параметр становится решающим.


• Диаметр цепи 10 мм и количество цепей — 1: Таль использует одну грузовую цепь калибром 10 мм, изготовленную из легированной термообработанной стали. Такая цепь обладает высокой прочностью на разрыв и износостойкостью. Одна цепь упрощает конструкцию и управление. Все звенья цепи проходят контроль качества, что исключает внезапный излом под нагрузкой.


• Вес тали 29 кг: Вес указывает на массивность конструкции и используемых материалов. С одной стороны, это делает таль устойчивой и надежной, с другой — требует продуманного подхода к её переноске и первоначальному подвесу на опору. Для монтажа может потребоваться два человека или вспомогательные средства.

Сфера применения модели ТРР 1048612

Благодаря своей надежности и автономности, таль находит применение в различных областях, где требуется точное и безопасное перемещение тяжестей без источника электроэнергии:

• Автосервисы и станции технического обслуживания: Для демонтажа и установки двигателей, коробок передач, мостов, подъема кузовов или отдельных тяжелых узлов автомобилей и спецтехники.


• Складские и производственные помещения: Для разгрузочно-погрузочных работ, перемещения оборудования, оснастки, укладки тяжелых товаров на стеллажи, особенно в зонах без постоянного электроснабжения.


• Строительные площадки и монтажные работы: Для установки металлоконструкций, бетонных элементов, оконных и дверных блоков большого веса, подъема строительных материалов на этажи.


• Частные мастерские и гаражи: Для эпизодических работ с тяжелыми предметами: подъема мини-трактора, перемещения металлических заготовок, ремонта сельхозтехники.


• Коммунальное хозяйство: Для подъема насосного оборудования, задвижек в колодцах, проведения ремонтных работ в подвалах и технических помещениях.

Особенности, преимущества и ограничения

При выборе этой модели необходимо учитывать её специфику.

Преимущества и сильные стороны:

• Полная энергонезависимость: Работает в любом месте, не требует розетки, генератора или аккумуляторов, что исключает риск отключения питания в ответственный момент.


• Высокая точность позиционирования: Рычажное управление позволяет поднимать и опускать груз буквально по миллиметру, что критически важно при монтаже ответственных узлов.


• Надежность и долговечность: Простая механическая конструкция с минимумом уязвимых элементов и использование термообработанной стали для критических деталей (крюки, цепь) обеспечивают длительный срок службы даже при интенсивной эксплуатации.


• Универсальность подвеса: Может быть закреплена стационарно на балке или тележке для перемещения по монорельсу, а также использоваться временно с помощью съемных строп или захватов.


• Работа в широком температурном диапазоне: Заявленный производителем диапазон от -10°C до +50°C позволяет использовать таль в неотапливаемых помещениях, ангарах, на открытых площадках в теплое время года.

Ограничения и условия эксплуатации:

• Ручной привод: Основное ограничение — необходимость физических усилий оператора. Скорость подъема напрямую зависит от частоты качания рычага и значительно ниже, чем у электрических талей. Для частого подъема грузов на полную высоту (6 м) требуется время и выносливость.


• Требование к свободному пространству: Для работы оператору необходим свободный доступ к рычагу, а для раскачки рычага — пространство вокруг него. В стесненных условиях это может быть затруднительно.


• Масса и габариты: Вес в 29 кг — это не переносной инструмент. Первоначальный монтаж на высоте требует либо усилий нескольких человек, либо применения вспомогательных подъемных средств.


• Температурный предел: Использование при температурах ниже -10°C может привести к загустеванию смазки в механизме и повышению хрупкости металла, что требует особой осторожности и, возможно, применения специальных морозостойких смазок.


• Соответствие ТР ТС: Модель соответствует Техническому регламенту Таможенного союза 010/2011 "О безопасности машин и оборудования", что подтверждает её соответствие установленным требованиям безопасности для данного вида оборудования на рынке ЕАЭС.

Комплектность и упаковка

Таль поставляется в собранном виде, готовой к установке. В стандартную комплектацию входит сама таль с грузовой цепью, верхним и нижним крюками. Упаковка — картонная коробка с пенопластовыми вкладышами для фиксации, габариты которой (550x210x160 мм) позволяют безопасно транспортировать изделие. Вес брутто соответствует весу тали — 29 кг.
