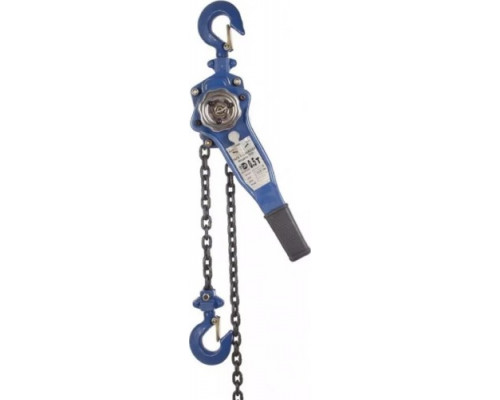

Таль рычажная TOR ТРР ручная 1048556

Рычажная таль TOR ТРР: автономный подъемник для сложных условий

Таль рычажная TOR ТРР 1048556 — это полностью механическое грузоподъемное устройство, предназначенное для работы там, где нет доступа к электричеству или требуется максимальная мобильность и надежность. Модель с грузоподъемностью 2 тонны является универсальным решением для подъема, удержания и точного позиционирования тяжелых грузов в стесненных пространствах или на удаленных объектах. Ее работа основана на физическом усилии оператора, передаваемом через рычаг и храповой механизм, что обеспечивает полную независимость от источников питания.

Конструкция и принцип работы

В основе тали лежит надежный храповой механизм (тип HSH), который преобразует возвратно-поступательное движение рукоятки в подъем груза. При перемещении рычага вверх и вниз храповик с собачкой поочередно зацепляет звенья цепи, обеспечивая плавный и контролируемый подъем. Главная особенность такой системы — автоматическая блокировка груза в любой промежуточной позиции. При прекращении работы рычага срабатывает механический тормоз, исключающий самопроизвольное опускание. Это ключевой элемент безопасности, позволяющий оператору делать паузы или фиксировать груз на нужной высоте без дополнительных приспособлений.

Длина рукоятки в 415 мм рассчитана на создание оптимального рычага, уменьшающего требуемое физическое усилие. Управление осуществляется одной рукой, что оставляет вторую свободной для страховки или корректировки положения груза. Корпус устройства выполнен из прочных материалов, рассчитанных на интенсивную эксплуатацию в промышленной среде.

Ключевые характеристики и их практическое значение

Каждый параметр модели определяет ее возможности и границы применения:

• Грузоподъемность 2 тонны (2000 кг): Позволяет работать с большинством типовых тяжелых грузов: двигателями, станками, металлоконструкциями, строительными блоками, оборудованием. Это делает таль востребованной на СТО, в небольших цехах, складах и при монтажных работах.


• Высота подъема 3 метра: Оптимальный диапазон для работ в условиях ограниченной высоты: в гаражах, подвалах, погребах, кузовах грузовиков или низких производственных помещениях. Позволяет полностью оторвать груз от земли для обслуживания, перемещения или складирования.


• Цепь: длина 3.3 м, диаметр 8 мм, одна ветвь: Цепь из легированной термообработанной стали обладает высокой прочностью и износостойкостью. Длины в 3.3 метра достаточно для работы с учетом высоты подъема (3 м) и минимального расстояния между крюками. Диаметр 8 мм обеспечивает баланс между надежностью и гибкостью. Одна цепь указывает на стандартную конструкцию для вертикального подвеса.


• Минимальное расстояние между крючками 380 мм: Критически важный параметр для монтажа. Он определяет минимальную высоту точки подвеса тали над грузом. Если расстояние от балки или кронштейна до верха груза меньше 380 мм, установка и использование будут невозможны. Это необходимо учитывать при планировании работ в низких помещениях.


• Вес устройства 12.6 кг: Относительно небольшой вес для устройства такой грузоподъемности обеспечивает хорошую мобильность. Таль можно переносить вручную и быстро устанавливать на разных объектах.


• Температурный диапазон от -10°C до +50°C: Устройство может эксплуатироваться в неотапливаемых мастерских, складах или на открытом воздухе в умеренном климате. Однако использование при более низких температурах может потребовать применения специальных смазок и повышает риск хрупкости металла.

Сферы применения и решаемые задачи

Рычажная таль TOR ТРР находит применение везде, где требуется автономное подъемное устройство. На производстве и складах ее используют для точечных погрузочно-разгрузочных работ, обслуживания оборудования, перемещения заготовок. В автосервисах и гаражах — для демонтажа и установки двигателей, коробок передач, подъема осей автомобилей. В строительстве и монтаже — для позиционирования элементов конструкций, окон, блоков в условиях отсутствия электросети.

Важное преимущество — возможность горизонтального перемещения груза. Если таль подвешена на тележке по монорельсу или просто на свободном крюке, с ее помощью можно не только поднять, но и передвинуть груз вбок, что расширяет функциональность в ограниченном пространстве.

Особенности эксплуатации и ограничения

Для эффективной и безопасной работы необходимо учитывать несколько факторов. Устройство требует надежной точки подвеса: балки, консоли или траверсы, рассчитанной на вес груза с запасом. Рычажный привод, в отличие от шестеренного, предполагает приложение большего усилия для подъема максимального груза, особенно на первых сантиметрах подъема. Оператору требуется определенная физическая подготовка для длительной работы с нагрузками, близкими к предельным.

Таль не предназначена для подъема людей, жидких или сыпучих грузов в непрочной таре. Запрещается становиться под поднятый груз. Цепь и механизм требуют регулярного визуального осмотра на предмет износа, деформаций и смазки трущихся частей в соответствии с инструкцией производителя. Соответствие ТР ТС 010/2011 подтверждает, что устройство прошло оценку соответствия требованиям безопасности для машин и оборудования.

Комплектность и упаковка

Устройство поставляется в собранном виде, готовое к работе после проверки и подвешивания. В комплект входит сама таль с рычагом и грузовой цепью, оснащенная двумя крюками — верхним для подвеса и нижним грузовым. Оба крюка изготовлены из термообработанной стали и снабжены предохранительными замками, предотвращающими самопроизвольное отсоединение. Габариты упаковки (140x180x520 мм) позволяют удобно транспортировать и хранить устройство.
