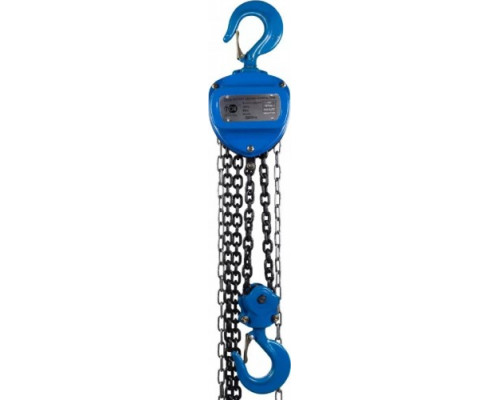

Таль цепная ручная шестеренная TOR ТРШ C 3ТХ9М

Таль цепная TOR ТРШ C 3ТХ9М: надежный механический помощник для подъема грузов

Таль ручная шестеренная TOR ТРШ C 3ТХ9М — это классический и проверенный временем механизм для вертикального перемещения грузов массой до 3 тонн. Её популярность основана на простоте, надёжности и полной автономности от источников электроэнергии. Модель предназначена для периодических работ на производстве, в складских комплексах, при монтаже оборудования, строительстве и в ремонтных мастерских, где требуется точное и безопасное позиционирование тяжестей.

Конструкция и принцип работы

В основе тали лежит шестеренный механизм, преобразующий усилие оператора, приложенное к ручной тяговой цепи, в подъёмное усилие на грузовой цепи. Ключевым элементом безопасности является автоматический дисковый тормоз, который срабатывает сразу после прекращения приложения усилия к цепи. Это означает, что груз надёжно фиксируется в любой точке подъёма или опускания без дополнительных действий со стороны пользователя, что исключает риск самопроизвольного проскальзывания и падения.

Конструкция рассчитана с четырёхкратным запасом прочности, что обеспечивает долговечность и устойчивость к пиковым нагрузкам в рамках заявленной грузоподъёмности. Механизм не содержит сложной электроники, что делает его неприхотливым к условиям эксплуатации.

Расшифровка параметров и их практическое значение

Маркировка «3ТХ9М» прямо указывает на ключевые возможности модели: грузоподъёмность 3 тонны и высоту подъёма 9 метров. Эти параметры определяют сферу её применения.

• Грузоподъёмность 3 т: Такая мощность позволяет работать с большинством станков, промышленным оборудованием, двигателями, строительными конструкциями, тяжелыми заготовками или упакованными товарами на поддонах. Это оптимальный вариант для среднетоннажных задач.


• Высота подъёма 9 м: Данной высоты достаточно для работы в стандартных производственных цехах, складах с высокими стеллажами, при монтаже в зданиях с потолками средней высоты. Она позволяет поднять груз с пола на уровень грузовой платформы или строительных лесов.


• Длина цепи 18 м и 2 цепи: Общая длина грузовой цепи составляет 18 метров. Наличие двух цепей (грузовой и тяговой) — стандартная и безопасная конструкция. Грузовая цепь (диаметр 8 мм) непосредственно удерживает груз, а более тонкая тяговая цепь используется оператором для приведения механизма в действие, что обеспечивает удобство и эргономику.


• Минимальное расстояние между крючками 486 мм: Это критически важный размер при подвесе тали на балку или кронштейн. Он указывает минимальную длину тали в сложенном состоянии. Необходимо убедиться, что точка подвеса (балка, траверса) позволяет свободно разместить таль с этим габаритом, и при подъёме верхний крюк не будет упираться в опорную конструкцию.

Эксплуатационные возможности и ограничения

Таль TOR ТРШ C 3ТХ9М предназначена для работы в температурном диапазоне от -20°C до +40°C. Это позволяет использовать её в неотапливаемых производственных помещениях, ангарах или на открытых площадках под навесом, но не в условиях агрессивной внешней среды (дождь, снег, прямые солнечные лучи без защиты).

Модель требует периодического технического обслуживания, которое сводится к визуальному осмотру, очистке механизма от загрязнений и смазке трущихся узлов в соответствии с инструкцией производителя. Отсутствие электропривода делает её независимой от сети, но и накладывает ограничение по скорости и трудоёмкости работы: подъём и опускание груза осуществляются исключительно мускульной силой оператора.

Важно учитывать, что таль является подвесным устройством и требует для своей установки надёжной опорной конструкции (двутавровая балка, монорельс, консоль), рассчитанной на вес тали (38 кг) плюс вес груза с запасом. В комплектацию модели, как правило, входят только верхний и нижний крюки. Подвижная тележка для перемещения тали вдоль балки приобретается отдельно, если требуется не только подъём, но и горизонтальное перемещение груза.

Ключевые преимущества для пользователя

• Безопасность: Автоматический тормоз — главное преимущество, обеспечивающее фиксацию груза в любой точке и предотвращающее аварии.


• Надёжность и долговечность: Простая шестеренная конструкция с большим запасом прочности гарантирует длительный срок службы даже при интенсивной эксплуатации.


• Неприхотливость: Механизм не боится пыли, перепадов температур в указанном диапазоне и не требует сложного обслуживания.


• Автономность: Полная независимость от электросети позволяет работать на объектах без электрификации или в качестве резервного подъёмного средства.


• Точность позиционирования: Ручное управление позволяет оператору очень точно, буквально по сантиметру, опускать или поднимать груз, что важно при монтажных и сборочных работах.

На что обратить внимание при выборе

Выбирая данную модель, убедитесь, что её параметры соответствуют вашим задачам. Ключевые проверочные пункты: достаточна ли высота подъёма 9 метров для вашего помещения; выдержит ли существующая балка или необходимо монтировать новую опорную конструкцию; готовы ли вы к ручному труду при подъёме 3-тонного груза на полную высоту. Для частых или продолжительных работ с грузами близкими к максимальной массе стоит рассмотреть электрические аналоги. Однако для периодических, точных или выполняемых в условиях без электроснабжения работ таль TOR ТРШ C 3ТХ9М остаётся одним из самых рациональных и безотказных решений.
