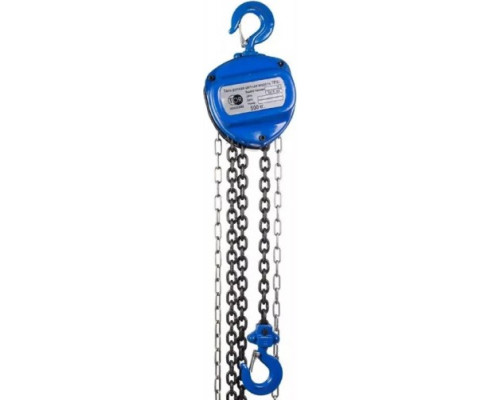

Таль цепная ручная шестеренная TOR ТРШ C 3ТХ9М

Ручная шестеренная таль для интенсивных работ

Таль цепная TOR ТРШ C 3ТХ9М — это профессиональный грузоподъемный механизм, спроектированный для ежедневного использования в условиях, где нет доступа к электричеству или требуется особая надежность и автономность. Модель 1048502 с грузоподъемностью 3 тонны представляет собой оптимальный баланс между мощностью, мобильностью и выносливостью. Ее конструкция основана на проверенной шестеренной схеме, которая десятилетиями доказывает свою эффективность на строительных площадках, в цехах, на складах и при монтажных работах.

Конструкция и принцип работы механизма

Сердце тали — шестеренный редуктор, преобразующий усилие оператора на тяговую цепь в мощное подъемное усилие на грузовой цепи. Этот механизм отличается высокой ремонтопригодностью и устойчивостью к перегрузкам. Ключевым элементом безопасности является автоматический дисковый тормоз. Он срабатывает мгновенно, как только оператор прекращает тянуть цепь, надежно фиксируя груз на любой высоте без проскальзывания. Это исключает самопроизвольное опускание и обеспечивает полный контроль над перемещением.

Конструкция рассчитана с четырехкратным запасом прочности, что означает, что критические компоненты выдерживают нагрузку, значительно превышающую номинальные 3 тонны. Это не повод для эксплуатации с перегрузом, но серьезный фактор, гарантирующий долгий срок службы при работе в рамках паспортных характеристик.

Расшифровка ключевых параметров и их практическое значение

Каждая цифра в характеристиках этой модели определяет ее возможности на реальном объекте.

• Грузоподъемность 3 тонны (3000 кг): Это основной параметр, определяющий сферу применения. Таль предназначена для подъема станков, тяжелых металлоконструкций, двигателей, промышленного оборудования, строительных элементов. Важно учитывать не только вес самого груза, но и вес стропов, траверс или других грузозахватных приспособлений.


• Высота подъема 9 метров: Определяет максимальное расстояние по вертикали от крюка в нижнем положении до крюка в верхнем. Этот параметр критически важен при работе в цехах с высокими потолками, при монтаже в проемах или складировании грузов в высоту. Фактическая рабочая высота будет меньше на толщину груза и длину строп.


• Длина цепи 18 метров и 2 цепи: Общая длина грузовой цепи составляет 18 метров. Наличие двух цепей означает двухрядную полиспастную систему, которая обеспечивает выигрыш в силе — для подъема груза в 3 тонны оператор прикладывает усилие примерно в 32-35 кг. Тяговая (ручная) цепь, за которую производится подъем, имеет отдельный контур.


• Диаметр цепи 8 мм: Это диаметр звена грузовой калиброванной цепи. Цепь с таким сечением обеспечивает необходимую прочность и износостойкость при работе с максимальной нагрузкой.


• Минимальное расстояние между крюками 486 мм: Важный монтажный размер. Он указывает на минимальную высоту, необходимую для подвеса тали на балку или кронштейн. Если точка подвеса (верхний крюк или каретка) и точка зацепа груза (нижний крюк) находятся ближе, чем 486 мм, таль невозможно будет корректно установить и использовать.


• Вес тали 46.2 кг: Механизм обладает значительной массой, что говорит о использовании массивных металлических компонентов (шестерни, корпуса, звездочки). Это обеспечивает прочность, но требует продуманного подхода к переноске и монтажу. Для постоянной работы рекомендуется установка на передвижную каретку.

Сферы применения и типичные задачи

Данная модель незаменима там, где нужна надежность, не зависящая от источника энергии. Ее используют для погрузочно-разгрузочных работ с тяжелыми штучными грузами, для монтажа и демонтажа оборудования в цехах, на строительных площадках при установке металлоконструкций, в автосервисах для перемещения крупных агрегатов, в складских комплексах на участках без электрификации. Таль эффективна для работ в стесненных условиях, на высоте или в помещениях с повышенной влажностью (при соблюдении условий по температуре).

Условия эксплуатации и техническое обслуживание

Таль TOR ТРШ C рассчитана на работу в температурном диапазоне от -20°C до +40°C. Эксплуатация за этими пределами может привести к ухудшению характеристик смазки, хрупкости металла или отказу тормозной системы.

Обслуживание механизма максимально упрощено и заключается в регулярных процедурах:

• Визуальный осмотр цепи, крюков и корпуса перед началом работы на предмет повреждений или трещин.


• Очистка механизма от абразивной пыли, грязи и строительного мусора, которые ускоряют износ трущихся частей.


• Периодическая смазка цепи и трущихся узлов в соответствии с рекомендациями производителя для обеспечения плавного хода и защиты от коррозии.

Таль поставляется в транспортной упаковке (620x210x160 мм), которая обеспечивает ее сохранность при перевозке. После распаковки необходимо провести внешний осмотр и проверку работы на холостом ходу и с тестовым грузом.

На что обратить внимание при выборе этой модели

Перед приобретением необходимо убедиться, что параметры тали соответствуют вашим задачам. Ключевое — достаточная высота подъема (9 м) и грузоподъемность (3 т). Важно заранее предусмотреть способ подвеса: стационарно на крюк или с использованием передвижной каретки для перемещения по балке. Учтите, что для работы требуется два человека: один для управления тяговой цепью, второй — для страховки и точного позиционирования груза. Данная таль не предназначена для подъема людей и должна использоваться только с испытанными и сертифицированными грузозахватными приспособлениями.
