Ручная установка алмазного бурения DIAM ML-102/2H

Ручная установка для алмазного сверления отверстий большого диаметра

Установка алмазного бурения DIAM ML-102/2H — это профессиональный ручной инструмент для создания точных сквозных отверстий в капитальных строительных конструкциях. Модель предназначена для работ, где мобильность и скорость подготовки к операции важнее, чем использование стационарной стойки. Её ключевая особенность — способность работать с алмазными коронками диаметром до 102 мм по кирпичу и до 62 мм по плотному бетону, что покрывает большинство задач по прокладке инженерных коммуникаций.

Конструкция и принцип работы

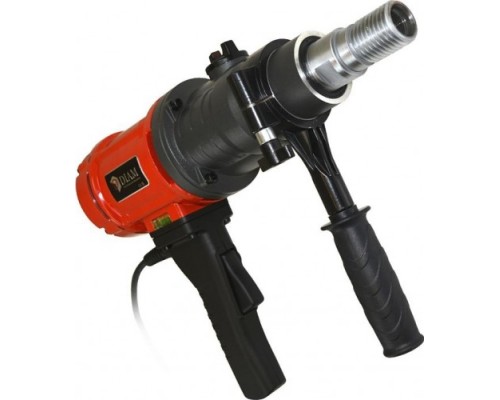

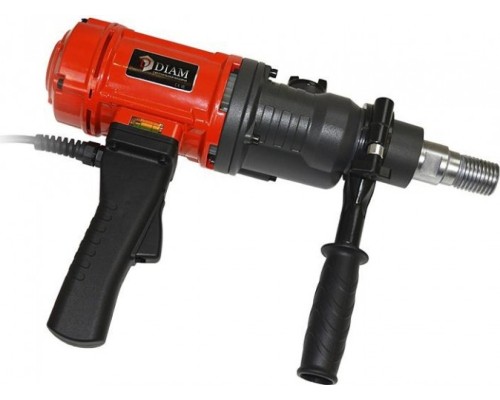

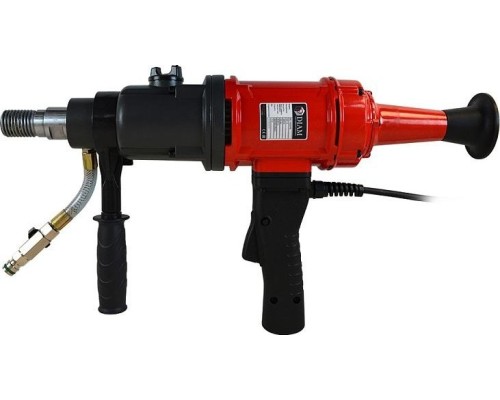

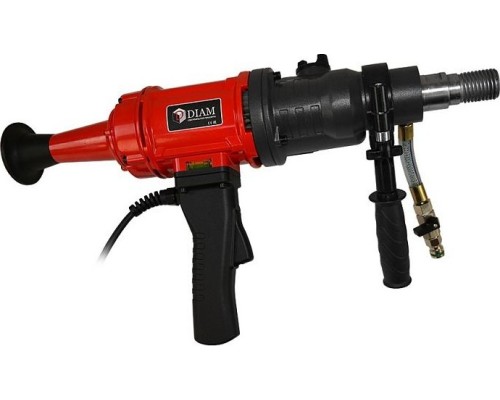

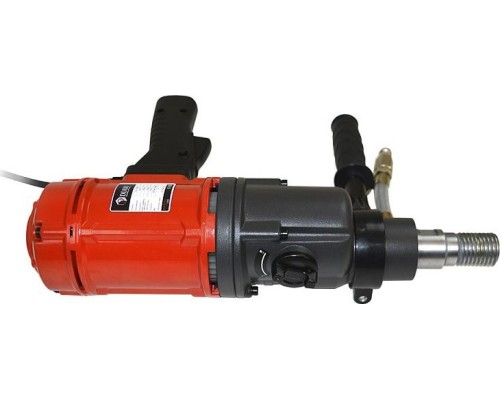

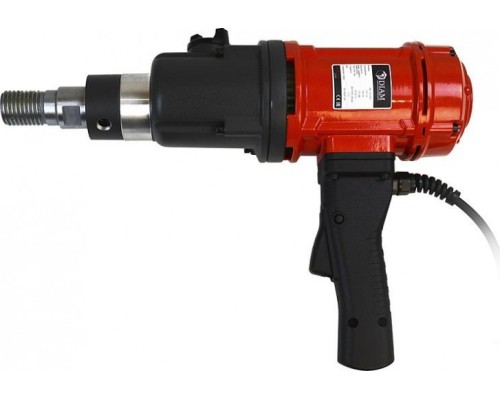

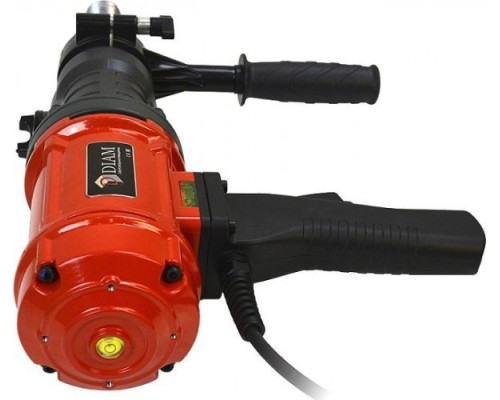

Установка представляет собой мощный электродвигатель, объединённый с двухскоростным редуктором в едином корпусе с двумя рукоятками. Алмазная коронка закрепляется на шпинделе, а охлаждение и удаление шлама обеспечивается системой подачи воды через специальный узел с краном. Оператор прикладывает усилие вручную, контролируя процесс, что требует определённого навыка, но даёт высокую манёвренность. Для повышения точности и снижения нагрузки машина может быть закреплена на совместимой станине.

Мощность и производительность

Сердцем установки является электродвигатель с потребляемой мощностью 1800 Вт. На выходе, с учётом потерь в редукторе, на шпиндель передаётся 1300 Вт полезной мощности. Этот запас энергии обеспечивает стабильное вращение алмазной коронки даже под высокой нагрузкой при сверлении армированного бетона. Две скорости вращения шпинделя (максимальная — 800 об/мин под нагрузкой) позволяют адаптировать режим работы под материал и диаметр коронки: меньшая скорость для больших диаметров и твёрдых материалов, повышенная — для кирпича и отверстий меньшего размера.

Ключевые возможности и рабочие параметры

Главный практический параметр — максимальный диаметр сверления. Он различается для разных материалов, что критично для планирования работ:

• По кирпичной кладке: можно бурить отверстия диаметром от 10 до 102 мм. Это позволяет создавать проёмы для вентиляционных каналов, канализационных труб, дымоходов.


• По бетону и железобетону: рабочий диапазон — от 10 до 62 мм. Этого достаточно для прокладки труб водоснабжения, отопления, электромонтажных гильз и других инженерных сетей.

Резьба шпинделя 1 1/4" и 1/2" обеспечивает совместимость с широким парком стандартных алмазных коронок и переходников, представленных на рынке. Напряжение питания 230 В позволяет подключать установку к стандартной бытовой или промышленной сети, но требует надёжной линии и исправной розетки.

Системы защиты и безопасность

Модель оснащена многоуровневой защитой, что повышает её надёжность и безопасность оператора:

• Электрическая защита PRCD (УЗО): встроенное устройство защитного отключения моментально разрывает цепь при утечке тока, что критически важно при работе с электроинструментом и водой одновременно.


• Термозащита двигателя: отключает питание при перегреве обмоток, предотвращая выход мотора из строя.


• Фрикционная муфта (механическая защита): срабатывает при резком заклинивании коронки, например, на арматуре. Она проскальзывает, принимая удар на себя, и защищает дорогостоящий редуктор и двигатель от поломок.


• Влагозащищённая кнопка пуска: силиконовый колпачок изолирует контакты выключателя от брызг воды и строительной пыли.

Особенности эксплуатации и ограничения

Это ручная установка, что накладывает определённые условия на её применение. Для сверления отверстий диаметром более 62 мм по бетону или при работе в труднодоступных местах на весу потребуется значительная физическая сила оператора и опыт. Для частых работ с большими диаметрами или для обеспечения идеальной вертикальности отверстия настоятельно рекомендуется использование фирменной стойки для алмазного сверления, которая приобретается отдельно.

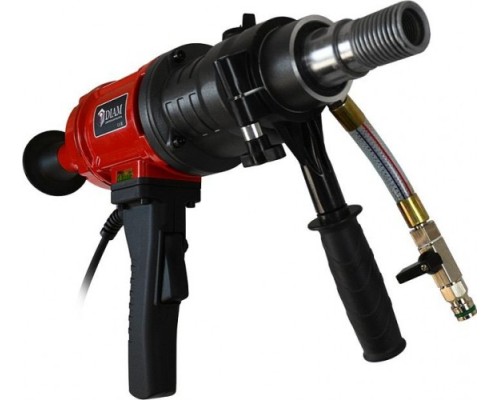

Обязательным условием работы является подключение к системе водяного охлаждения. Подача воды через штатный патрубок не только охлаждает алмазную сегментную коронку, но и удаляет шлам из зоны реза, значительно повышая скорость работы и ресурс оснастки. Вес установки в 7 кг считается умеренным для инструмента такого класса, но при длительной работе на вытянутых руках может вызывать усталость.

Комплектация и сфера применения

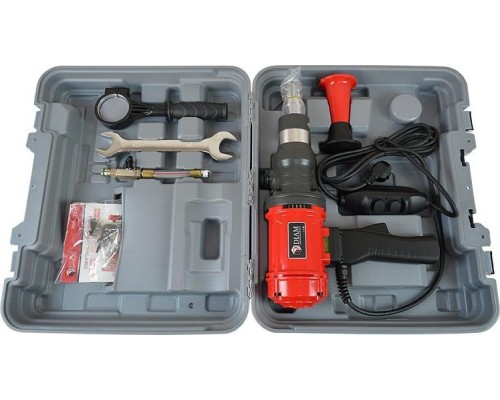

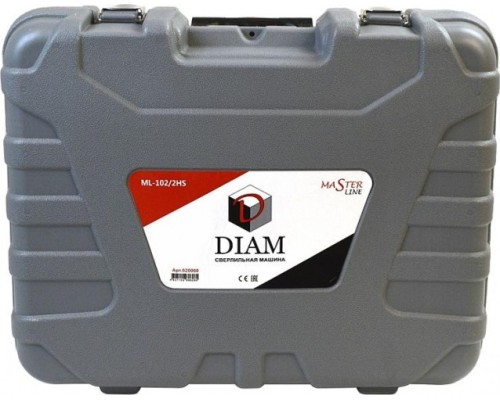

Установка поставляется в кейсе, что удобно для транспортировки и хранения. В базовый комплект входит сам моторный блок, набор запасных частей и инструмента (ЗИП) для базового обслуживания. Алмазные коронки, переходники, стойка и шланг для подачи воды приобретаются отдельно, исходя из конкретных задач.

DIAM ML-102/2H оптимально подходит для строительных и монтажных бригад, занимающихся реконструкцией, прокладкой коммуникаций, установкой кондиционеров и вентиляционного оборудования. Это инструмент для тех, кому нужна мобильность и готовность к работе на разных объектах без громоздкого оборудования, но с сохранением возможности сверления отверстий крупного диаметра.
