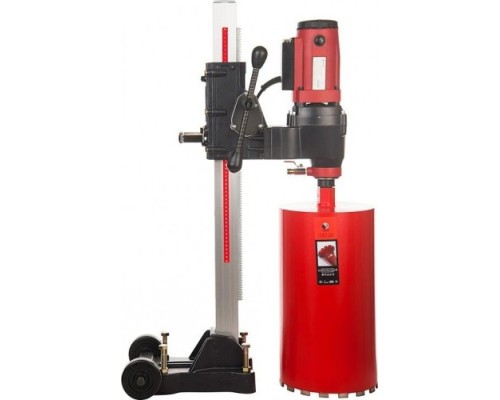

Алмазная бурильная установка DIAM N-355 со стойкой

Профессиональный инструмент для алмазного бурения

Алмазная бурильная установка DIAM N-355 (CSN-355 Normal) — это мощный и надежный станок для выполнения точных отверстий большого диаметра в особо прочных материалах. Модель CSN-355 с базовой комплектацией, включающей стойку, предназначена для профессионального использования на строительных площадках, при монтаже инженерных систем, в ремонтных и реконструкционных работах. Её конструкция рассчитана на интенсивную эксплуатацию и обеспечивает высокую производительность при сверлении бетона, железобетона и кирпича.

Конструкция и ключевые возможности

Установка построена на основе мощного электродвигателя 2700 Вт, который обеспечивает необходимый крутящий момент для работы с алмазными коронками диаметром до 350 мм. Наличие двухскоростного редуктора является важной особенностью, позволяющей адаптировать режим работы к конкретной задаче. Первая, пониженная скорость, оптимальна для сверления отверстий максимального диаметра или работы с особо твердым армированным бетоном, обеспечивая плавный ход и снижая нагрузку на инструмент. Вторая, повышенная скорость, увеличивает производительность при работе с коронками среднего и меньшего диаметра или с более мягкими материалами, такими как кирпич.

Максимальный диаметр сверления — ключевой параметр, определяющий сферу применения. Для железобетона он составляет 300 мм, для кирпичной кладки — 350 мм. Минимальный диаметр начинается от 25 мм, что делает установку универсальным решением для широкого спектра отверстий — от прокладки труб и кабельных каналов до создания проёмов для вентиляции и коммуникаций.

Системы защиты и надежность

Для обеспечения долговечности в условиях высоких нагрузок модель CSN-355 оснащена многоуровневой системой защиты:

• Электрическая защита двигателя: Встроенная система отслеживает состояние электродвигателя, предотвращая его перегрев и выход из строя при длительной работе или колебаниях напряжения в сети.


• Механическая фрикционная муфта: Эта защита критически важна при заклинивании алмазной коронки, например, на арматуре. Муфта проскальзывает, принимая на себя ударную нагрузку, и оберегает дорогостоящий редуктор и якорь двигателя от поломки.


• Водозащищенная кнопка включения: Силиконовый колпачок на кнопке пуска предохраняет контакты от попадания воды, пыли и строительного мусора, что повышает безопасность оператора и надежность электрической части в условиях активного использования водяного охлаждения.

Эксплуатационные особенности и требования

Установка предназначена для работы от стандартной однофазной сети 230 В. Потребляемая мощность 2700 Вт требует надежной, подготовленной линии электропитания с соответствующим сечением кабеля и защитной автоматикой. Для эффективного бурения и сохранения ресурса алмазной коронки обязательно использование водяного охлаждения, которое подается либо через штатный патрубок от водопровода, либо с помощью отдельной помпы.

Резьба шпинделя 1 1/4" (стандарт MTA) является распространенным типом крепления и обеспечивает совместимость с широким парком алмазных коронок и переходников от различных производителей. Скорость вращения шпинделя под нагрузкой — 300 об/мин — оптимальна для алмазного бурения, обеспечивая чистый рез без сколов и высокую скорость проходки.

Вес установки в сборе со стойкой составляет 33.8 кг, что определяет её как стационарный или мобильный станок для работы на объекте. Перемещение требует усилий, но конструкция стойки и мотора обеспечивает необходимую устойчивость и точность позиционирования при сверлении.

Комплектация и готовность к работе

Базовая комплектация модели 620015 включает все необходимое для начала работы после подключения к электросети и системе охлаждения:

• Бурильный мотор DIAM N-355 (CSN-355 Normal).


• Прочная металлическая стойка для фиксации станка на обрабатываемой поверхности. Она обеспечивает строгую перпендикулярность сверления, точность позиционирования отверстия и снимает физическую нагрузку с оператора.


• Набор ключей для обслуживания и замены оснастки.


• Прочная сумка для инструмента и аксессуаров.


• Инструкция по эксплуатации.

Для полноценной работы потребуется отдельно приобрести алмазную коронку нужного диаметра, соответствующую материалу (бетон, армированный бетон, кирпич), а также, в большинстве случаев, систему подачи воды (помпу) и комплект шлангов.

Область применения и практическая ценность

DIAM N-355 со стойкой — это решение для профессиональных бригад и строительных компаний, где регулярно возникает задача создания точных отверстий большого диаметра. Она незаменима при монтаже систем кондиционирования и вентиляции (проходки через стены и перекрытия), прокладке канализационных стояков и водопроводных магистралей, установке оконных и дверных блоков в капитальных стенах, закладке технологических отверстий в фундаментах и монолитных конструкциях.

Её преимущество перед ударными методами (перфораторами) — чистота, скорость и точность работы. Отверстие получается ровным, без трещин и сколов, что минимизирует последующие отделочные работы. Наличие стойки превращает мощный бурильный мотор в полноценный станок, позволяющий выполнять работу с высокой повторяемостью и минимальными усилиями оператора.
