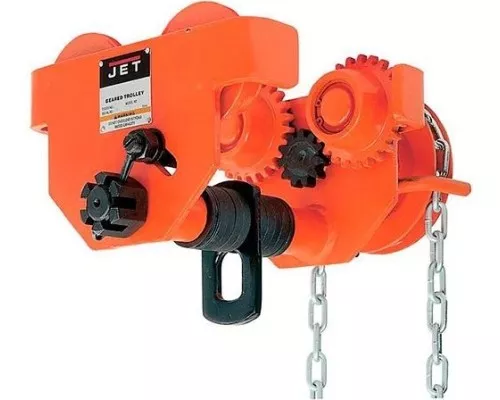

Каретка для тали JET 1GT 1,0 т на 6 м

Каретка для тали с механическим приводом и точным позиционированием

Каретка JET 1GT — это механическое устройство, предназначенное для перемещения ручной тали грузоподъемностью до 1 тонны по подвесной двутавровой балке. Ее ключевая задача — обеспечить не только вертикальный подъем груза, но и его удобное, контролируемое горизонтальное перемещение по рабочей зоне. Это превращает стационарную таль в мобильное подъемное устройство, значительно расширяя функциональность грузоподъемного оборудования в мастерской, на складе или производственном участке.

Конструкция и принцип работы механизма перемещения

Перемещение каретки осуществляется вручную, с помощью отдельной тяговой цепи. В основе механизма лежит зубчатая передача, которая преобразует усилие оператора в движение колес по полке балки. Именно зубчатая передача, в отличие от простого качения, обеспечивает главное преимущество модели — точное и плавное позиционирование груза. Вы можете установить таль в нужную точку с минимальным люфтом, что критически важно для аккуратной стыковки деталей, погрузки на транспорт или работы в стесненных условиях.

Механизм не требует внешнего источника энергии, что делает каретку полностью автономной и готовой к работе в любом месте, где смонтирована подходящая балка. Все движущиеся части — закаленные шестерни и шарикоподшипники с двусторонним уплотнением — не нуждаются в регулярной смазке, что снижает затраты на обслуживание и повышает надежность в запыленных условиях.

Универсальность монтажа на различные типы балок

Одна из важнейших особенностей каретки JET 1GT — адаптируемость к разным несущим конструкциям. Прочная стальная рама с регулируемыми элементами позволяет установить устройство на балки шириной от 100 до 482 мм. Это покрывает широкий спектр стандартных решений:

• Широкополочные двутавровые балки (часто используемые в грузоподъемном оборудовании).


• Стандартные строительные двутавры.


• Дугообразные (арочные) балки, встречающиеся в некоторых ангарах и цехах.

Перед монтажом необходимо убедиться, что несущая способность самой балки и ее креплений соответствует весу тали, каретки, груза и динамическим нагрузкам. Каретка предназначена для работы с талями JET и другими моделями с соответствующим посадочным узлом.

Комплектация и параметры цепи

В стандартной поставке каретки предусмотрена тяговая цепь длиной 6 метров. Этой длины обычно достаточно для комфортного управления перемещением с уровня пола на большинстве объектов. Важно различать эту цепь и цепь механизма подъема самой тали.

Отдельное внимание стоит уделить высоте подъема груза. В базовой комплектации каретки (кроме моделей серии 1/2GT) таль поставляется с механизмом опускания, рассчитанным на 3 метра. Если ваши технологические задачи требуют большей или меньшей высоты, этот параметр можно изменить под заказ, выбрав механизм с необходимой длиной грузовой цепи. Это позволяет гибко конфигурировать оборудование под конкретные условия цеха или мастерской.

Эксплуатационные возможности и ограничения

Каретка JET 1GT 1,0 т рассчитана на интенсивную эксплуатацию в условиях малых и средних предприятий, автосервисов, складов и строительных объектов. Ее грузоподъемность в 1 тонну указывает на максимальную массу поднимаемого груза вместе с такелажными приспособлениями. Превышение этого лимита недопустимо и опасно.

К сильным сторонам модели можно отнести:

• Надежную стальную конструкцию, рассчитанную на длительный срок службы.


• Точное позиционирование благодаря зубчатой передаче.


• Независимость от электроснабжения.


• Минимальное техническое обслуживание.


• Широкий диапазон совместимости с типами балок.

К ограничениям и особенностям, которые необходимо учитывать, относятся:

• Ручной привод перемещения требует физических усилий оператора, что может быть неудобно при очень частых или длинных перемещениях тяжелых грузов.


• Скорость перемещения груза ограничена возможностями человека.


• Требуется предварительный расчет и монтаж надежной подвесной балковой системы.


• Общий вес каретки в сборе с талью создает дополнительную постоянную нагрузку на строительные конструкции.

Масса самой каретки составляет 23 кг, что указывает на солидность конструкции и необходимость применения правильных методов ее установки на высоту.

Ключевые моменты при выборе

При подборе данной каретки для ваших задач следует проверить несколько основных параметров. Во-первых, убедитесь, что ширина полки вашей существующей или планируемой к монтажу двутавровой балки попадает в диапазон от 100 до 482 мм. Во-вторых, определитесь с необходимой высотой подъема груза: стандартные 3 метра или индивидуальный заказ. В-третьих, проверьте совместимость посадочного узла с имеющейся или выбираемой талью. Наконец, оцените удобство длины тяговой цепи (6 м) для вашего рабочего пространства — оператор должен иметь возможность управлять перемещением, находясь в безопасной зоне.
