Каретка для перемещения тали по подкрановому пути
Каретка JET PT 5,0 т 252050 — это механизм холостого хода, предназначенный для ручного перемещения тали грузоподъёмностью до 5 тонн по монорельсовому подкрановому пути. Она служит связующим звеном между стационарной балкой и подъёмным устройством, превращая таль в передвижное оборудование. Модель рассчитана на интенсивную эксплуатацию в условиях производственных цехов, складов, мастерских и автосервисов, где требуется точное позиционирование груза по горизонтали.
Конструкция и принцип работы

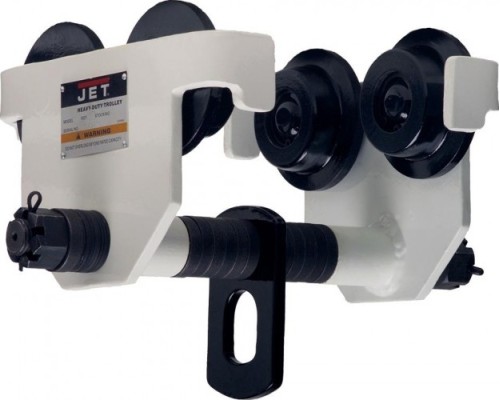

Каретка представляет собой стальную раму с двумя парами ходовых колёс, которые катятся по нижним полкам двутавровой балки. Перемещение осуществляется вручную за счёт тягового усилия, прикладываемого к цепи тали. Ключевая особенность данной модели — холостой тип перемещения, что означает отсутствие собственного привода. Это делает конструкцию максимально простой, надёжной и не требующей подключения к электросети. Механизм рассчитан на долгий срок службы при минимальном техническом обслуживании.
Грузоподъёмность и область применения
Номинальная грузоподъёмность в 5 тонн определяет сферу использования каретки. Она оптимальна для работы с массивными станками, металлоконструкциями, двигателями, промышленным оборудованием и крупногабаритными материалами. Модель подходит для организации стационарных монорельсовых путей или в качестве тележки для кран-балок. Важно понимать, что указанная грузоподъёмность — это предельная нагрузка вместе с весом самой тали. Для безопасной эксплуатации необходимо учитывать суммарную массу поднимаемого груза и подъёмного устройства.
Универсальность по ширине балки
Одно из главных практических преимуществ каретки — возможность адаптации к разным типам подкрановых путей. Конструкция позволяет устанавливать её на балки шириной от 117 до 203 мм. Это покрывает широкий спектр стандартных двутавровых балок (широкополочных), а также некоторые дугообразные профили. Регулировка выполняется с помощью установочных шайб различного размера, что обеспечивает быструю перенастройку при монтаже на объекте или в случае замены несущей конструкции. Перед выбором необходимо точно измерить ширину нижней полки вашей балки.
Ключевые элементы надёжности
Долговечность и безотказность каретки обеспечивают несколько инженерных решений:
- Закалённые шестерни: Изготовлены из высокопрочной стали, прошедшей термообработку. Это значительно повышает износостойкость зубчатой передачи, сопротивляемость ударным нагрузкам и продлевает ресурс механизма. Шестерни не требуют дополнительной смазки в процессе эксплуатации.
- Шарикоподшипники с двусторонним уплотнением: Защищены от попадания пыли, стружки, абразивных частиц и влаги. Двусторонние уплотнения сохраняют заводскую смазку, предотвращают её вытекание и снижают необходимость в частом обслуживании.
- Прочная стальная рама: Конструкция выдерживает высокие статические и динамические нагрузки, обеспечивая устойчивость и безопасность при перемещении груза.
Особенности монтажа и эксплуатации
Каретка поставляется без привода и требует ручного перемещения. Её необходимо подвесить на несущую балку, отрегулировать ширину с помощью шайб и зафиксировать. Затем на каретку устанавливается сама таль (в комплект не входит). Важно обеспечить соответствие класса крепления балки и её несущей способности планируемым нагрузкам. При эксплуатации следует регулярно визуально проверять состояние ходовых колёс, отсутствие люфтов и посторонних шумов. Модель не предназначена для использования во взрывоопасных средах и под открытым небом без специальной защиты от атмосферных осадков.
Технические нюансы и ограничения
При выборе данной каретки важно учитывать несколько моментов. Вес изделия составляет 66 кг, что требует применения грузоподъёмных средств при монтаже. Холостой ход подразумевает, что скорость и удобство перемещения зависят от физических усилий оператора и длины тяговой цепи. Для автоматизации процесса потребуется отдельная тележка с электроприводом. Каретка совместима только с талями, имеющими соответствующее посадочное место для подвеса. Перед установкой необходимо убедиться в отсутствии деформаций на рельсовом пути и его правильном горизонтальном положении.
Характеристики
Габариты и вес
