Набор прижимных форсуночных адаптеров AFFIX 9 предметов AF12013009C

Назначение и область применения

Набор прижимных форсуночных адаптеров AFFIX 9 предметов AF12013009C представляет собой комплект оснастки, предназначенный для фиксации форсунок при проверке давления в цилиндрах дизельных двигателей. Он используется совместно с компрессометром и позволяет выполнять диагностику компрессии без демонтажа топливной системы. Адаптеры обеспечивают герметичное соединение между измерительным прибором и форсуночным колодцем, что критически важно для получения точных показаний.

Конструктивные особенности и комплектация

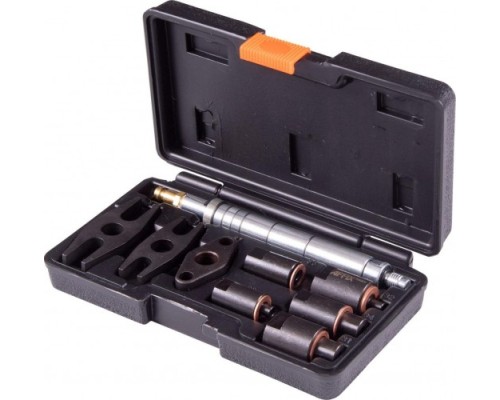

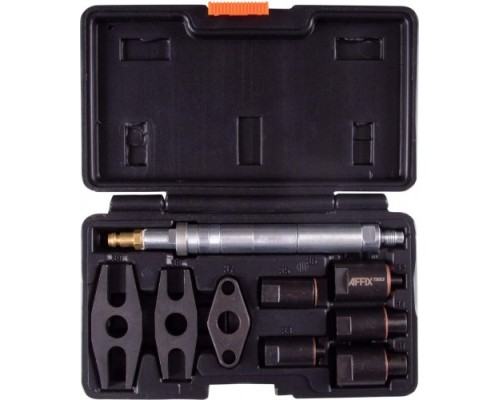

В набор входят три типа форсуночных шайб различного диаметра, что обеспечивает совместимость с большинством распространённых посадочных мест:

• Шайбы Ø 24 мм (2 шт.) — для форсунок с крупным посадочным диаметром, часто встречающихся на грузовых и мощных дизельных двигателях.


• Шайба Ø 21 мм (1 шт.) — универсальный размер для многих легковых дизелей.


• Шайбы Ø 17 мм (2 шт.) — для компактных форсунок, используемых в малолитражных двигателях.

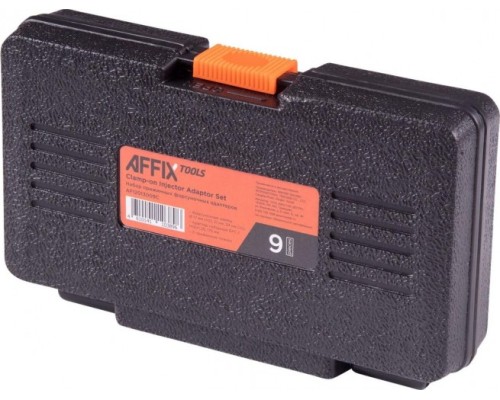

Дополнительно комплектуется тремя прижимными планками, которые фиксируют шайбу в форсуночном колодце, предотвращая её смещение под давлением. В состав также входит наборный адаптер с быстросъёмным соединением (БРС) и резьбой M10×1.25 длиной 175 мм — он служит переходником между компрессометром и установленной шайбой. Все элементы упакованы в компактный кейс (122×42×200 мм) для удобства хранения и транспортировки.

Ключевые преимущества модели

Главная сильная сторона набора — возможность быстрой и надёжной фиксации адаптера в форсуночном гнезде без использования дополнительных инструментов. Прижимные планки равномерно распределяют усилие, исключая перекосы и утечки сжатого воздуха. Наличие двух шайб каждого ходового размера (кроме Ø 21 мм) позволяет работать с двигателями, имеющими несколько цилиндров с одинаковыми форсунками, не переставляя оснастку.

Адаптер с БРС ускоряет подключение компрессометра — соединение выполняется без резьбы, простым нажатием. Длина 175 мм достаточна для работы в условиях ограниченного пространства под капотом. Вес всего набора (0,88 кг) делает его удобным для переноски и использования в полевых условиях.

Практические ограничения и рекомендации

Набор предназначен исключительно для дизельных двигателей с форсуночными колодцами, где форсунки устанавливаются в отдельные гнёзда. Он не подходит для бензиновых двигателей со свечами зажигания или для систем Common Rail с нестандартными посадочными местами. Перед использованием убедитесь, что диаметр форсуночного отверстия соответствует одной из шайб (17, 21 или 24 мм). Прижимные планки рассчитаны на стандартные посадочные пазы — для нештатных конструкций может потребоваться дополнительная фиксация.

Комплект не включает сам компрессометр — он приобретается отдельно. Все элементы изготовлены из металла, устойчивого к механическим нагрузкам, но требуют аккуратного обращения для сохранения точности посадки. Храните набор в кейсе для предотвращения повреждения резьбовых соединений и уплотнительных поверхностей.
