Набор для тестирования топливных систем AFFIX 20 предметов AF12000020C

Универсальный инструмент для диагностики топливных систем

Набор AFFIX AF12000020C предназначен для профессиональной проверки давления в топливных системах бензиновых и дизельных двигателей. С его помощью можно оценить состояние ключевых узлов: топливного насоса, фильтра, регулятора давления, форсунок и обратной магистрали. Комплект рассчитан на работу с системами, где рабочее давление не превышает 10 бар, что охватывает большинство атмосферных и турбированных двигателей с распределенным впрыском, а также некоторые дизельные системы с механическим впрыском.

Область применения и точки контроля

Набор позволяет измерять давление в девяти ключевых точках системы подачи топлива. Это дает возможность локализовать неисправности без демонтажа узлов:

• Давление в топливной рампе — основной параметр для оценки работы регулятора и насоса.


• Давление после фильтра — показывает степень его загрязнения.


• Давление до фильтра (на входе) — помогает выявить засорение магистрали или проблемы с забором топлива.


• Давление в обратной магистрали после обратного клапана — проверка герметичности и правильности работы клапана.


• Давление на форсунке пуска (для механических систем впрыска) — контроль работы насос-форсунок.


• Давление на тестовом разъеме (порт Шредера) — стандартная точка подключения для большинства современных авто.


• Управляющее давление терморегулятора — для систем с коррекцией по температуре.


• Давление перед накопителем топлива — оценка работы демпферных устройств.


• Давление в месте соединения линии возврата с баком — диагностика засорения обратной магистрали.

Комплектация и практические возможности

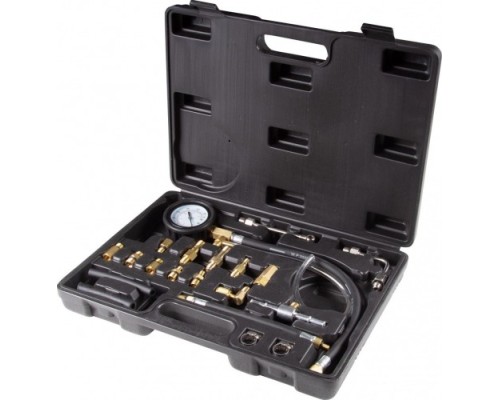

Набор включает 20 предметов, которые обеспечивают гибкость при подключении к разным типам топливных систем. В состав входят:

• Манометр со шкалой 0–10 бар — основной измерительный прибор. Шкала позволяет считывать показания с точностью до десятых долей бара, что достаточно для диагностики большинства неисправностей.


• Гибкий шланг с быстросъемным соединением (БРС) и кнопкой сброса давления — упрощает подключение и позволяет безопасно стравливать остаточное давление перед отключением.


• 10 штуцеров для подключения — обеспечивают совместимость с различными типами топливных магистралей (резьбовые соединения, быстросъемы, фитинги).


• Тройник и Г-образный адаптер — позволяют встраиваться в разрыв магистрали или подключаться к труднодоступным точкам.


• Две стальные трубки и три гибких шланга — дают возможность комбинировать жесткие и гибкие участки для удобного позиционирования манометра.

Сильные стороны и особенности

Ключевое преимущество набора — универсальность подключения. Благодаря разнообразию адаптеров и шлангов, его можно использовать на автомобилях разных марок, где топливные магистрали отличаются по типу соединений. Манометр с диапазоном 0–10 бар подходит для систем с низким и средним давлением: бензиновые двигатели с распределенным впрыском (обычно 2–6 бар), а также некоторые дизельные системы с механическим впрыском (до 10 бар). Наличие кнопки сброса давления на основном шланге повышает безопасность работы — позволяет снять остаточное давление перед разъединением.

Ограничения и что важно учесть

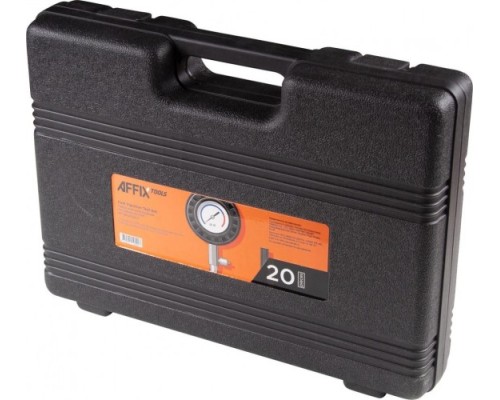

Набор не предназначен для систем с высоким давлением (свыше 10 бар), таких как Common Rail дизельных двигателей (где давление может достигать 2000 бар) или непосредственный впрыск бензина (до 200 бар). Для таких систем требуется специализированное оборудование с манометрами высокого давления. Также стоит учитывать, что комплектация включает 10 штуцеров, но для некоторых редких типов соединений могут потребоваться дополнительные переходники. Вес набора (1,82 кг) и габариты кейса (285×78×390 мм) делают его удобным для переноски, но не для работы в сильно ограниченном пространстве без дополнительного крепления.
