Таль электрическая цепная TOR ТЭЦП 1 т 18 м 380В

Электрическая цепная таль с приводной тележкой для интенсивных работ

Модель TOR ТЭЦП (HHBD01-01T) — это передвижная электрическая таль, предназначенная для регулярного подъёма, точного позиционирования и горизонтального перемещения грузов в условиях цехов, складов, строительных площадок и логистических терминалов. Её ключевая особенность — интегрированная тележка с электроприводом, которая превращает устройство в мобильную подъёмную единицу, работающую по заданной монорельсовой трассе. Это решение исключает необходимость в ручном передвижении тали по балке, существенно повышая производительность и безопасность работ.

Конструкция и принцип работы

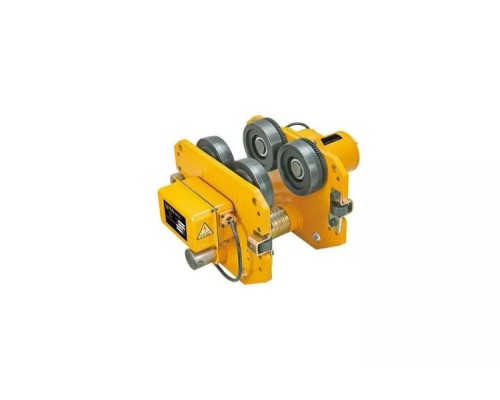

Оборудование состоит из двух основных модулей: собственно цепной тали и самоходной тележки. Таль закрепляется на тележке, которая, в свою очередь, смонтирована на нижнем полке двутавровой балки стандартного профиля. Управление подъёмом/опусканием груза и движением тележки вдоль балки осуществляется с подвесного пульта. Такая конструкция позволяет полностью контролировать перемещение груза в двух плоскостях из одной точки, минимизируя физические усилия оператора и риски, связанные с раскачиванием.

Использование грузовой цепи вместо каната — характерная черта данной серии. Цепь обладает высокой гибкостью и устойчивостью к перегибам, а её модульная конструкция упрощает обслуживание: при необходимости изношенное звено или секцию можно заменить, не меняя весь грузовой элемент. Для удобства хранения и транспортировки цепь может быть собрана в компактную бухту.

Ключевые технические особенности и их практическое значение

Номинальная грузоподъёмность модели составляет 1 тонну (1000 кг). Этот параметр определяет максимальную массу полезного груза, который можно поднимать с соблюдением всех норм безопасности. Важно учитывать не только вес самого изделия, но и вес строп, захватов или траверс.

Высота подъёма — 18 метров. Это расстояние от крюка в его нижнем положении до крюка в верхнем. Данного значения достаточно для работы в высоких складских ангарах, цехах с подкрановыми путями или при монтаже конструкций. Длина цепи соответствует этой высоте.

Скорость подъёма постоянна и равна 2.7 метра в минуту. Такая скорость оптимальна для точного позиционирования груза, что критически важно при монтаже оборудования, укладке материалов или погрузочно-разгрузочных работах, где требуется аккуратность. Для горизонтального перемещения тележка развивает более высокую скорость, что сокращает общее время цикла операций.

Электродвигатель тали мощностью 750 Вт рассчитан на трёхфазную сеть переменного тока напряжением 400 В (380В). Это промышленный стандарт, предполагающий подключение к силовому щитку через соответствующие защитные аппараты (автомат, контактор). Работа от бытовой однофазной сети 220В невозможна без использования преобразователя частоты, что не предусмотрено конструкцией и может привести к поломке.

Эксплуатационные возможности и ограничения

Модель относится к классу передвижных талей с электроприводом как для подъёма, так и для передвижения. Это определяет её основную сферу применения: стационарные монорельсовые пути, смонтированные на опорах или под кровлей здания. Тележка тали рассчитана на двутавровые балки с шириной полки от 100 до 178 мм. Перед монтажом необходимо убедиться, что геометрия и несущая способность вашей балковой конструкции соответствуют этим параметрам и выдерживают суммарный вес тали (199 кг), груза и динамические нагрузки.

• Простой монтаж и лёгкая замена цепи: Конструкция узлов позволяет относительно быстро установить таль на подготовленный путь. А ремонтопригодность цепи снижает стоимость длительного обслуживания.


• Литейно-цилиндрический редуктор: Обеспечивает высокий КПД, надёжную передачу усилия и плавный, без рывков, ход механизма, что важно для сохранности груза.


• Груз не смещается при подъёме: Достигается за счёт точной центровки механизмов и жёсткой конструкции, что позволяет работать с хрупкими или требующими точной установки предметами.


• Ограничитель высоты подъёма: Встроенный конечный выключатель автоматически отключает двигатель подъёма при достижении крюком верхнего предельного положения, предотвращая перематывание цепи и аварийные ситуации.


• Кабель пульта усилен тросом: Это решение защищает управляющий кабель от провисания, случайных зацепов и обрывов в условиях активной эксплуатации, повышая долговечность и безопасность.

Важным эксплуатационным ограничением является режим работы. Данная модель рассчитана на периодическое использование (режим S3). Необходимо соблюдать паузы в работе, указанные в руководстве, чтобы избежать перегрева электродвигателя. Для круглосуточной интенсивной работы требуются тали с более высоким классом нагрузки.

Комплектность и подготовка к работе

Таль поставляется в собранном виде, готовой к установке на балку. В базовую комплектацию, как правило, входят сама таль с тележкой, подвесной пульт управления, грузовая цепь и крюковая подвеска. Для подключения к электросреде потребуется отдельно приобрести и проложить силовой кабель соответствующего сечения от щита до точки подключения на тали, а также организовать заземление. Монтаж, подключение и первичный ввод в эксплуатацию должны выполнять квалифицированные специалисты с соблюдением всех правил ПБ и ПЭЭУ.

Габариты упаковки (520x650x300 мм) и её вес (100 кг) свидетельствуют о том, что оборудование имеет значительные размеры и массу. Транспортировка и разгрузка должны производиться с применением соответствующей техники. Перед установкой рекомендуется провести визуальный осмотр на отсутствие повреждений, полученных при транспортировке.
