Электрическая цепная таль с приводной тележкой для точного перемещения грузов
Модель TOR ТЭЦП (HHBD0.5-01T) — это передвижная электрическая таль, предназначенная для интенсивной работы с грузами до 500 кг. Её ключевая особенность — встроенная тележка с электроприводом, которая позволяет не только поднимать, но и легко перемещать груз по монорельсу, закреплённому на стандартной двутавровой балке. Это решение превращает таль в полноценный мостовой кран минимальной конструкции, эффективный на производственных участках, в складских цехах, мастерских и на строительных объектах.
Конструкция и принцип работы

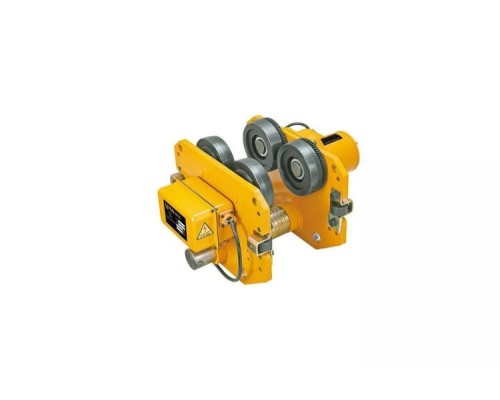

Оборудование состоит из двух основных узлов: подъёмного механизма с электродвигателем и редуктором, и отдельного привода для перемещения тележки по балке. Управление осуществляется с проводного пульта, что даёт оператору свободу манёвра и контроля над процессом. Литейно-цилиндрический редуктор обеспечивает плавный ход и высокий КПД, а цепная передача, в отличие от канатной, менее чувствительна к перегрузкам и точности установки барабана.
Цепь грузоподъёмного механизма выполнена из высокопрочной стали. Конструкция позволяет собирать цепь, что делает таль компактной для хранения и транспортировки. При необходимости замены изношенного участка, цепь легко демонтируется без разборки всего механизма.
Ключевые параметры и их практическое значение
Грузоподъёмность 0,5 тонны (500 кг) определяет сферу применения модели. Она оптимальна для работы со станками, металлоконструкциями, упаковочными модулями, строительными материалами и другими габаритными, но не чрезмерно тяжёлыми объектами.
Высота подъёма 12 метров — это рабочая длина цепи. Данный параметр указывает максимальное расстояние от крюка тали до пола в нижнем положении. Он критически важен для планирования высоты помещения и расположения монорельсового пути.
Скорость подъёма 6,8 м/мин является фиксированной. Это средняя скорость для данного класса оборудования, обеспечивающая баланс между производительностью и точностью позиционирования груза. Для тонких операций (например, установки оборудования) предусмотрена возможность работы в прерывистом режиме с помощью кнопки пульта.
Напряжение питания 400 В, 50 Гц указывает на то, что таль предназначена для подключения к трёхфазной промышленной сети. Это накладывает ограничение на использование в бытовых условиях или на объектах, где доступна только однофазная сеть 220 В. Мощность двигателя 400 Вт свидетельствует об энергоэффективности модели при заявленной нагрузке.
Особенности монтажа и эксплуатации
Монтаж тали требует предварительной установки несущей двутавровой балки. Ширина полки балки должна находиться в диапазоне от 58 до 153 мм, что покрывает большинство стандартных профилей. Важно обеспечить правильную геометрию пути, отсутствие перекосов и надёжное крепление балки к строительным конструкциям с расчётом на динамические нагрузки.
Вес самого оборудования 74 кг требует использования вспомогательных средств для его подвески на балку. Для безопасной эксплуатации критически важно соблюдать правила:
- Не превышать номинальную грузоподъёмность.
- Регулярно проверять состояние цепи, крюка и тормозной системы.
- Не допускать бокового раскачивания или рывков груза при подъёме и перемещении.
- Обеспечить заземление электрооборудования.
Кабель пульта управления усилен несущим тросом, что предотвращает его обрыв при случайном натяжении и увеличивает общий ресурс.
Встроенные системы безопасности
Модель оснащена термореле, защищающим двигатель от перегрева при длительной работе или перегрузке. Механический ограничитель высоты подъёма автоматически отключает привод при достижении грузом верхней конечной точки, предотвращая аварийное наматывание цепи. Конструкция тали минимизирует смещение груза при старте подъёма, что повышает точность и безопасность работы, особенно с хрупкими или неустойчивыми объектами.
Комплектность и габариты
Таль поставляется в собранном виде, готовой к подвешиванию. В комплектацию входит крюковая подвеска, грузовая цепь, пульт управления и приводная тележка. Габаритный размер по ширине (580 мм) определяет минимальное расстояние от оси балки до стены или другого оборудования. Для транспортировки и хранения устройство упаковано в коробку размерами 780x460x380 мм, общий вес упаковки составляет 86 кг.
Характеристики
Габариты и вес
