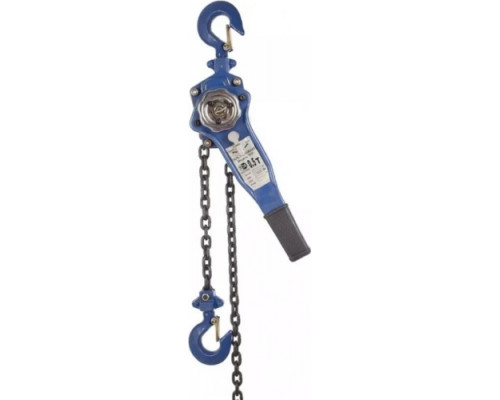

Таль рычажная ручная TOR ТРР 1048553

Ручная рычажная таль для точного позиционирования грузов

Модель TOR ТРР 1048553 — это ручная рычажная таль, предназначенная для подъема, удержания и точного горизонтального перемещения грузов массой до 1.5 тонн в условиях отсутствия стационарного электроснабжения. Её ключевая особенность — полная автономность и управление одним оператором через ручной рычаг, что позволяет работать в стесненных пространствах, на выезде или на объектах без налаженной инфраструктуры. Механизм рассчитан на интенсивное профессиональное и грамотное частное использование там, где важны контроль и надежность.

Конструкция и принцип работы

Таль относится к типу HSH (рычажные) и приводится в действие мускульной силой оператора через качающийся рычаг длиной 415 мм. Этот рычаг обеспечивает необходимое усилие для подъема значительного груза с помощью системы шестерен. Подъем и опускание груза контролируются храповым механизмом, который выполняет роль тормоза, надежно фиксируя груз на любой высоте и предотвращая самопроизвольное опускание. Вся система не требует внешнего питания, маслонаполненных узлов или сложного обслуживания, работая за счет механической передачи.

Области практического применения

Благодаря компактности и автономности таль находит применение в различных сферах, где необходим точный монтаж или перемещение тяжестей.

• Сервисные и ремонтные работы: Идеальна для СТО, гаражных мастерских, ремонта сельхозтехники. С её помощью можно демонтировать и устанавливать двигатели, коробки передач, мосты, аккуратно позиционировать тяжелые узлы при сборке.


• Складская и производственная логистика: На небольших производствах, в цехах или на складах для разгрузки оборудования, подачи заготовок к станкам, перемещения товаров на поддонах в пределах балки или монорельса.


• Строительство и монтаж: Для установки металлоконструкций, ферм, оконных блоков, оборудования на объектах без подключенного электричества или на начальном этапе строительства.


• Подсобное хозяйство: В погребах, небольших фермах, для подъема мешков, оборудования или при обслуживании техники.

Расшифровка ключевых характеристик и их практический смысл

Каждый параметр модели определяет её возможности и ограничения в реальных условиях.

• Грузоподъемность 1.5 т (1500 кг): Основной эксплуатационный параметр. Указывает на максимальную массу груза, которую таль может поднять с соблюдением всех норм безопасности. Важно учитывать не только вес самого объекта, но и вес строп, захватов или траверс. Настоятельно не рекомендуется работать на пределе грузоподъемности — оптимальный режим работы составляет 70-80% от максимального значения для сохранения ресурса механизма.


• Высота подъема 3 м и длина цепи 3.3 м: Высота подъема — это максимальное расстояние, на которое грузовой крюк может переместиться от своего верхнего крайнего положения до нижнего. Длина цепи (3.3 м) немного больше, что обеспечивает удобный запас для зацепа и начального положения крюка. Этот параметр определяет высоту помещения или расположение точки подвеса. Для работы в низких погребах или под автомобилем на подъемнике этого достаточно, для монтажа в высоких цехах может потребоваться модель с большим ходом.


• Минимальное расстояние между крюками 380 мм: Критически важный размер при планировании установки. Это кратчайшее возможное расстояние между верхним (подвесным) и нижним (грузовым) крюком в полностью собранном состоянии. Оно определяет минимальную требуемую высоту от балки (или иной точки крепления) до верха поднимаемого груза. Если это расстояние будет меньше, таль физически не поместится.


• Диаметр цепи 8 мм и материал: Цепь грузовая, изготавливается из легированной термообработанной стали. Диаметр 8 мм обеспечивает высокий запас прочности для заявленной грузоподъемности. Такая цепь устойчива к истиранию, износу и случайным ударным нагрузкам. Её единственная цепь (в отличие от талей с двумя цепями) упрощает конструкцию и управление.


• Вес тали 13.9 кг: Параметр, напрямую влияющий на мобильность. Аппарат достаточно тяжел для надежности конструкции, но при этом его может переносить и устанавливать один человек. Это делает инструмент мобильным — его можно перевезти в багажнике и закрепить на временной балке или конструкции.


• Температурный диапазон от -10°C до +50°C: Определяет условия эксплуатации. Механизм можно использовать в неотапливаемых мастерских, складах, на открытом воздухе в теплое время года. Однако работа при температурах ниже -10°C требует особой осторожности: смазка густеет, металл становится более хрупким, а руки оператора могут мёрзнуть, что снижает контроль. Не предназначена для постоянной работы в морозильных камерах или на открытом морозе.

Особенности, ограничения и условия безопасной эксплуатации

Понимание нюансов эксплуатации позволяет использовать таль эффективно и долговечно.

Таль поставляется в собранном виде, готовом к работе. В комплект, как правило, входит только само устройство. Для её подвеса необходима надежная, рассчитанная на нагрузку с запасом, балка, кронштейн или передвижная тележка (каретка), которые приобретаются отдельно. Крепление верхнего крюка должно исключать его самопроизвольное отсоединение (например, с помощью предохранительной защелки на самой балке).

Горизонтальное перемещение груза возможно только если таль подвешена на тележке, перемещающейся по подвесному рельсу (монорельсу). Сама по себе, будучи закрепленной стационарно, она обеспечивает только вертикальный подъем-опускание. Перемещение рычага требует физических усилий оператора, которые возрастают с увеличением веса груза. Для частого подъема грузов, близких к максимальной грузоподъемности, стоит оценить эргономичность процесса.

Перед каждым использованием обязателен визуальный осмотр: проверка состояния цепи (отсутствие деформаций, трещин, чрезмерного износа), надежность фиксации крюков, работа тормозного храпового механизма и плавность хода рычага. Запрещается поднимать грузы, превышающие 1.5 т, использовать таль для подъема людей, находиться под подвешенным грузом или оставлять груз в подвешенном состоянии без надзора на длительное время.

Соответствие стандартам и надежность

Модель соответствует требованиям Технического регламента Таможенного союза ТР ТС 010/2011 "О безопасности машин и оборудования". Это означает, что конструкция прошла необходимые оценки, обеспечивает защиту от известных рисков и соответствует установленным нормам по прочности, устойчивости и безопасности. Использование термообработанной стали для крюков и цепи, а также надежный храповой тормоз являются ключевыми элементами этой безопасности, предотвращая внезапное разрушение или падение груза.
