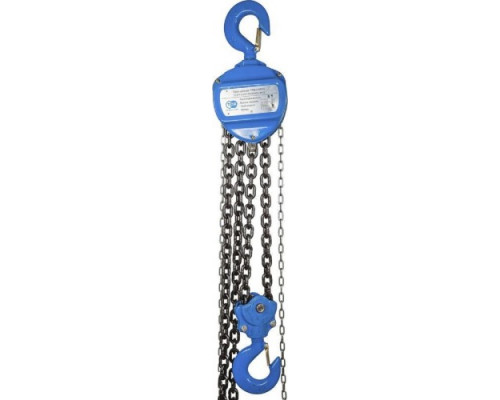

Таль цепная ручная шестеренная TOR ТРШ C 10ТХ12М 10 т

Ручная шестеренная таль для тяжелых промышленных задач

Таль цепная TOR ТРШ C 10ТХ12М — это мощное ручное подъемное устройство, предназначенное для интенсивной работы с грузами до 10 тонн. Модель относится к категории шестеренных талей, что обеспечивает более высокий КПД и плавность хода по сравнению с червячными механизмами, особенно под значительной нагрузкой. Ее конструкция рассчитана на регулярное применение в условиях, где нет доступа к электросети или требуется особая точность позиционирования груза.

Конструктивные особенности и принцип работы

В основе тали лежит надежный шестеренный механизм, преобразующий усилие оператора на приводную цепь в мощное тяговое усилие на грузовую цепь. Использование высокопрочных шестерен увеличивает срок службы устройства и снижает требуемое физическое усилие для подъема. Механизм оснащен двумя независимыми тормозными системами: автоматическим грузоупорным тормозом, который мгновенно фиксирует груз при прекращении подъема или опускания, и дисковым тормозом для более точного контроля спуска. Это ключевой элемент безопасности, предотвращающий самопроизвольное опускание.

Корпус выполнен из высококачественного литого металла, защищающего внутренние узлы от пыли, грязи и механических повреждений. Все подвижные части имеют эффективную систему смазки, рассчитанную на длительную эксплуатацию без частого обслуживания.

Расшифровка параметров и их практическое значение

Маркировка модели «10ТХ12М» прямо указывает на ключевые возможности: грузоподъемность 10 тонн и высоту подъема 12 метров. Эти параметры определяют сферу применения тали.

• Грузоподъемность 10 т: Устройство предназначено для работы с тяжеловесным оборудованием, металлоконструкциями, промышленными станками, крупногабаритными заготовками. Оно подходит для монтажных цехов, ремонтных зон, складов металлопроката, судостроительных и машиностроительных предприятий.


• Высота подъема 12 м: Значительная высота позволяет работать в помещениях с высокими потолками, такими как ангары, цеха, склады вертикального хранения. Это дает возможность поднимать груз на уровень второго яруса стеллажей или свободно перемещать его над препятствиями.


• Длина цепи 48 м и 2 цепи: Общая длина грузовой и приводной цепей составляет 48 метров. Наличие двух цепей означает, что таль является двуцепной — одна цепь грузовая, вторая — приводная (тяговая). Это классическая схема для ручных шестеренных талей, обеспечивающая удобное расположение оператора в стороне от вертикали подъема груза для безопасности.


• Диаметр цепи 10 мм: Указывает на калибр звена грузовой цепи. Цепь калиброванная, высокопрочная, изготовлена из легированной стали. Такой диаметр соответствует заявленной грузоподъемности и обеспечивает необходимый запас прочности.


• Минимальное расстояние между крюками 750 мм: Критически важный параметр для монтажа. Он определяет минимальную высоту подвеса тали на балке или тележке. Если расстояние от опоры до груза меньше 750 мм, таль установить не получится. Это нужно учитывать при проектировании подъемных систем в помещениях с низкими потолками или ограниченным пространством над зоной работы.

Сферы применения и типовые задачи

Таль TOR ТРШ C 10ТХ12М находит применение в различных отраслях, где требуется надежное, автономное и безопасное подъемное оборудование. Ее используют для погрузочно-разгрузочных работ, монтажа тяжелого оборудования, перемещения заготовок в металлообработке, обслуживания станков, ремонтных операций в мастерских. Благодаря ручному управлению она незаменима на удаленных объектах, в полевых условиях или на строительных площадках на этапе, когда электроснабжение еще не организовано. Таль также часто используется как резервный или вспомогательный подъемник на предприятиях с действующей электрической крановой системой.

Ограничения и условия эксплуатации

Несмотря на надежность, модель имеет ряд эксплуатационных ограничений, которые необходимо учитывать.

• Ручной привод: Основное ограничение — необходимость физического усилия оператора. Для частого подъема грузов, близких к максимальной массе (10 т), требуется приложение значительного усилия, что может приводить к утомлению. Для интенсивных цикличных работ лучше рассмотреть электрические аналоги.


• Температурный режим: Таль рассчитана на работу в диапазоне температур, указанном в паспорте (обычно от -20°C до +40°C). Использование за пределами этого диапазона может повлиять на свойства смазки и работу тормозной системы.


• Класс нагрузки: Как и большинство ручных талей, данная модель предназначена для работы в режиме средней интенсивности (например, класс использования М4). Постоянная круглосуточная эксплуатация в режиме конвейера не рекомендуется.


• Требования к подвесу: Таль требует надежного крепления к несущей конструкции (балке, монорельсу, консоли) с запасом прочности, значительно превышающим вес груза. Несущая способность опоры должна быть проверена расчетом.


• Комплектность: Устройство поставляется в собранном виде, готовое к подвешиванию. В стандартную комплектацию, как правило, входят верхний и нижний крюки с предохранительными замками, грузовая и приводная цепи. Тележка для перемещения вдоль балки обычно приобретается отдельно и должна быть подобрана по соответствию профилю рельса и грузоподъемности.

Габариты, вес и транспортировка

Вес тали составляет 155.3 кг, что обусловлено ее мощной металлической конструкцией и компонентами, рассчитанными на высокие нагрузки. Такой вес требует использования грузоподъемной техники для ее монтажа на рабочее место. Габариты упаковки (163х215х700 мм) указывают на компактность самого механизма относительно его мощности. При планировании логистики и разгрузки необходимо учитывать значительную массу оборудования.

Итог: для кого эта модель

Таль TOR ТРШ C 10ТХ12М — это профессиональный инструмент для промышленного использования, где критически важны надежность, безопасность и независимость от источников энергии. Она оптимальна для предприятий металлообработки, машиностроения, строительных и ремонтных организаций, крупных складских комплексов, работающих с тяжелыми штучными грузами. Модель является решением для задач, требующих подъема грузов до 10 тонн на значительную высоту с точным позиционированием, но без необходимости высокой скорости или автоматизации процесса.
