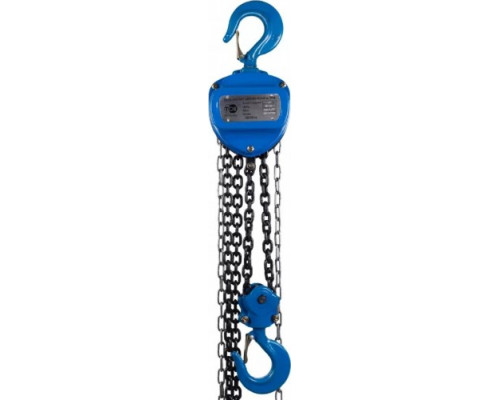

Таль цепная ручная шестеренная TOR ТРШ C 3ТХ3М

Ручная шестеренная таль для интенсивной работы в сложных условиях

Таль цепная TOR ТРШ C 3ТХ3М — это классический представитель самого распространенного типа ручных подъемных механизмов в промышленности и строительстве. Модель с индексом 3ТХ3М обозначает грузоподъемность в 3 тонны и высоту подъема в 3 метра. Ее конструкция, проверенная годами эксплуатации, создана для ежедневной работы там, где нет доступа к электричеству или где требуется особая надежность и автономность. Это не инструмент для разовых задач, а полноценное оборудование для монтажа, погрузочно-разгрузочных работ, ремонта и обслуживания техники.

Конструкция и принцип работы механизма

В основе тали лежит шестеренный механизм, преобразующий усилие оператора на тяговую цепь в мощное подъемное усилие на грузовой цепи. Ключевой элемент безопасности — автоматический дисковый тормоз. Он срабатывает мгновенно, как только оператор прекращает вращение тяговой цепи, надежно фиксируя груз на любой высоте. Это исключает самопроизвольное опускание. Механизм рассчитан на 4-кратный запас прочности, что означает, что его критическая нагрузка значительно превышает заявленные 3 тонны, обеспечивая долгий срок службы даже при интенсивной эксплуатации.

Расшифровка ключевых параметров и их практическое значение

Цифры в характеристиках — это не просто технические данные, а четкие ориентиры для планирования работ.

• Грузоподъемность 3 тонны: механизм рассчитан на подъем, удержание и точное позиционирование грузов массой до 3000 кг. Это могут быть станки, двигатели, строительные конструкции, тяжелые узлы оборудования. Важно учитывать вес не только самого груза, но и строповочных приспособлений.


• Высота подъема 3 метра: это максимальное расстояние, на которое можно поднять крюк от его нижнего положения до верхнего упора. Параметр определяет, например, на какую высоту можно поднять двигатель из моторного отсека или какую высоту потолка в цехе или складе вы сможете эффективно использовать.


• Длина цепи 6 метров и 2 цепи: общая длина грузовой цепи составляет 6 метров. Наличие двух цепей (грузовой и тяговой) — стандарт для таких талей. Грузовая цепь (диаметр 8 мм) непосредственно удерживает груз, а более тонкая тяговая цепь используется оператором для приведения механизма в действие. Это позволяет работать с удобного, безопасного расстояния от поднимаемого объекта.


• Минимальное расстояние между крючками 486 мм: критически важный параметр для монтажа. Это кратчайшее возможное расстояние между верхним (подвесным) и нижним (грузовым) крюком в полностью сложенном состоянии. Он определяет минимальную требуемую высоту точки подвеса тали (например, балки, консоли или тележки). Если высота помещения или конструкции ограничена, этот размер становится решающим.

Области применения и типичные задачи

Данная модель — универсальный инструмент для различных отраслей. На производстве ее используют для обслуживания станков, замены тяжелых пресс-форм, сборки крупных узлов. В автосервисах и на ремонтных предприятиях с ее помощью демонтируют и устанавливают силовые агрегаты, коробки передач, мосты. В складском хозяйстве таль, подвешенная на монорельсовую тележку, позволяет вручную перемещать тяжелые паллеты или оборудование по заданной траектории. В строительстве и монтаже она незаменима для подъема строительных материалов, элементов конструкций, оконных блоков на объектах без электроснабжения.

Эксплуатационные особенности и ограничения

Таль TOR ТРШ C 3ТХ3М предназначена для работы в температурном диапазоне от -20°C до +40°C. Использование за этими пределами может привести к загустению или, наоборот, недостаточности смазки, снижению эффективности тормоза и ускоренному износу. Механизм требует периодического технического обслуживания, которое в основном заключается в очистке от абразивной пыли, грязи и металлической стружки, а также в регулярной смазке трущихся частей и цепи. Это необходимо для поддержания плавности хода и продления ресурса. Важно помнить, что это ручная таль — скорость подъема и перемещения груза напрямую зависит от физических усилий оператора. Для частого подъема грузов на полную высоту в 3 тонны потребуется приложение значительных усилий.

Комплектность и требования к подвесу

Таль поставляется в собранном виде, готовом к работе. В комплект входят: сам механизм с шестеренным редуктором и тормозом, грузовая и тяговая цепи, верхний крюк для подвеса и нижний грузовой крюк. Для работы необходимо отдельно обеспечить надежную точку подвеса, рассчитанную на вес тали (20 кг) плюс вес груза (до 3000 кг) с соответствующим запасом прочности. Часто таль используют в паре с ручной тележкой, которая перемещается по двутавровой балке, что значительно расширяет рабочую зону. Габариты упаковки (280x350x200 мм) позволяют удобно транспортировать и хранить оборудование.

Сравнение с аналогами и ключевые преимущества

По сравнению с более дешевыми рычажными талями, шестеренная модель TРШ C обеспечивает работу с полной высоты подъема без необходимости близкого нахождения оператора у точки подвеса, что безопаснее и удобнее. От электрических талей ее выгодно отличает полная энергонезависимость, простота конструкции и ремонта, а также меньшая стоимость. Главные сильные стороны этой конкретной модели — отработанная до мелочей конструкция, наличие автоматического тормоза, обеспечивающего безопасность, и высокий запас прочности, гарантирующий долговечность при соблюдении условий эксплуатации и регулярном обслуживании.
