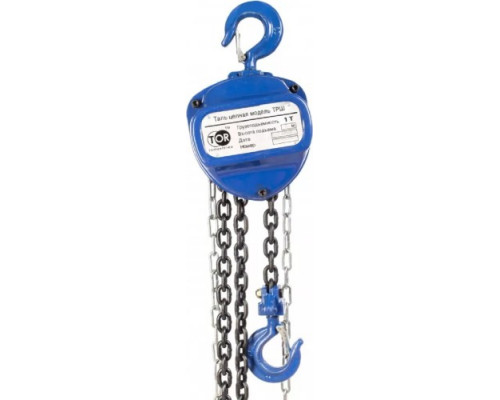

Таль цепная ручная шестеренная TOR ТРШ C 1ТХ12М 1 тонна

Ручная шестеренная таль для интенсивной эксплуатации

Таль цепная TOR ТРШ C 1ТХ12М — это классическая шестеренная ручная таль, ставшая отраслевым стандартом для подъема и точного позиционирования грузов массой до 1 тонны в условиях, где нет доступа к электричеству или требуется особая надежность механизма. Ее конструкция, проверенная годами интенсивного использования на стройплощадках, в цехах, на складах и в ремонтных зонах, обеспечивает полный контроль над грузом при минимальных требованиях к обслуживанию.

Конструкция и принцип работы механизма

В основе модели ТРШ C лежит шестеренный механизм, преобразующий усилие оператора на ручную тяговую цепь в мощное подъемное усилие на грузовую цепь. Это обеспечивает высокий КПД и плавность хода. Ключевым элементом безопасности является автоматический дисковый тормоз, который срабатывает мгновенно, как только оператор прекращает тянуть цепь. Груз надежно фиксируется в любой точке подъема или опускания, что исключает самопроизвольное движение и критически важно для точного монтажа или работы в стесненных условиях.

Расшифровка параметров и их практическое значение

Маркировка «1ТХ12М» прямо указывает на ключевые возможности тали: грузоподъемность 1 тонна и высоту подъема 12 метров. Эти параметры определяют сферу ее применения.

• Грузоподъемность 1 т (1000 кг): Таль рассчитана на работу со стандартными промышленными грузами: двигатели, станки, металлоконструкции, оборудование, строительные блоки. Конструкция имеет 4-кратный запас прочности, что означает испытательную нагрузку в 4 тонны. Это гарантирует долговечность и безопасность при работе с номинальным весом.


• Высота подъема 12 м: Данная характеристика определяет максимальное расстояние по вертикали между верхним и нижним положением крюка. Длина грузовой цепи также составляет 12 метров, что полностью соответствует этому параметру. Такая высота позволяет работать в высоких цехах, складских ангарах, при монтаже конструкций на уровне второго-третьего этажа.


• Минимальное расстояние между крюками 306 мм: Это важный монтажный размер. Он указывает, насколько близко друг к другу можно расположить точку подвеса тали (верхний крюк) и точку крепления груза (нижний крюк) в самом нижнем положении. Компактность позволяет использовать таль в помещениях с низкими потолками или на консольных балках, где вертикальное пространство ограничено.


• Диаметр цепи 6 мм и количество цепей: 2: Таль использует две разные цепи. Грузовая цепь (калибр 6 мм) изготовлена из высокопрочной стали и непосредственно несет нагрузку. Тяговая (ручная) цепь имеет меньший диаметр и служит для приведения механизма в действие оператором. Разделение цепей повышает удобство и безопасность работы.

Эксплуатационные возможности и ограничения

Данная модель предназначена для периодического, а не непрерывного (как у электрических талей) использования. Она оптимальна для задач, где циклы подъема-опускания не слишком часты, но требуются надежность и автономность.

Таль рассчитана на работу в температурном диапазоне от -20°C до +40°C, что позволяет использовать ее в неотапливаемых производственных помещениях и на открытых площадках в большинстве регионов. Однако эксплуатация при отрицательных температурах требует использования смазок соответствующего класса и повышенного внимания к удалению наледи с механизмов.

Для работы таль должна быть правильно подвешена. Верхний крюк предназначен для крепления на стационарную крюковую подвеску, тележку ручную или электрическую (при совместимости посадочных размеров). Несущая конструкция (балка, кронштейн) должна выдерживать вес тали (22 кг) плюс вес груза с запасом. Запрещается подъем груза над людьми, а также подъем людей или использование тали в качестве грузонесущего элемента подъемника.

Обслуживание и долговечность

Простота конструкции определяет и простоту обслуживания. Основные процедуры включают регулярную очистку механизма от пыли, абразивных частиц и грязи, а также периодическую смазку трущихся узлов и цепей специальными маслами для цепных передач. Своевременное обслуживание предотвращает ускоренный износ и коррозию. Прочные материалы (ковкий чугун корпуса, высокопрочная сталь цепей и шестерен) в сочетании с большим запасом прочности обеспечивают многолетний срок службы даже при интенсивной эксплуатации.

Комплектность и габариты для хранения и транспортировки

Таль поставляется в собранном виде, готовой к подвешиванию и настройке. Ее упаковочные размеры (260x380x180 мм) позволяют относительно компактно хранить и перевозить изделие. Полный вес в 22 кг требует для переноски либо усилий одного человека, либо участия двух.

Модель TOR ТРШ C 1ТХ12М (арт. 1021827) — это инструмент для решения конкретных производственных задач, где критически важны независимость от электросети, отказоустойчивость, полный контроль над грузом и способность работать в сложных условиях. Ее выбор обоснован, когда приоритетом является надежная механика, а не скорость или автоматизация процесса.
