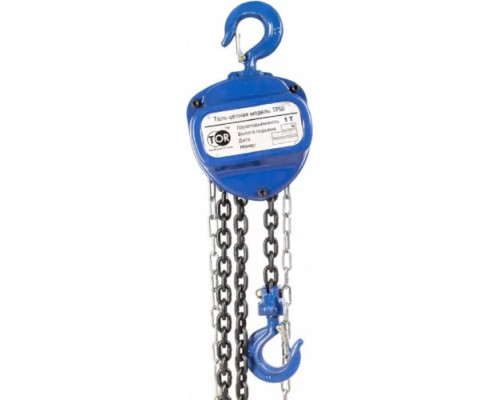

Таль цепная ручная шестеренная TOR ТРШ C 1ТХ6М 1 тонна

Ручная шестеренная таль для ежедневных подъемных работ

Таль TOR ТРШ C 1ТХ6М — это классический ручной подъемный механизм, спроектированный для интенсивной эксплуатации в условиях цехов, складов, строительных площадок и мастерских. Модель с грузоподъемностью 1 тонну и высотой подъема 6 метров представляет собой базовый, проверенный временем инструмент для вертикального перемещения грузов там, где нет доступа к электричеству или где его использование нецелесообразно. Ее конструкция основана на надежной шестеренной передаче, что обеспечивает предсказуемую и долговечную работу при минимальных требованиях к обслуживанию.

Конструкция и принцип работы механизма

В основе тали лежит шестеренная (червячная) передача, преобразующая усилие оператора на тяговую цепь в значительное тяговое усилие на грузовой цепи. Это обеспечивает высокий КПД и плавный, хорошо контролируемый подъем. Ключевым элементом безопасности является автоматический дисковый тормоз. Он срабатывает мгновенно, как только оператор прекращает вращение тяговой цепи, надежно фиксируя груз на любой высоте без проскальзывания. Механизм рассчитан с четырехкратным запасом прочности, что означает, что его критичные компоненты способны выдерживать нагрузки, значительно превышающие номинальную в 1 тонну, обеспечивая долгий срок службы даже при работе на пределе возможностей.

Расшифровка ключевых параметров и их практическое значение

Каждая цифра в обозначении модели имеет конкретное практическое применение:

• Грузоподъемность 1 т (1000 кг): Определяет максимальную массу стандартного груза, который можно поднимать с соблюдением всех норм безопасности. Подходит для оборудования, станков, металлоконструкций, строительных материалов, двигателей.


• Высота подъема 6 м: Полезная вертикальная дистанция, на которую можно поднять крюк с грузом от нижней до верхней точки. Важно учитывать, что для комфортной работы необходимо, чтобы высота подвеса тали (например, на балке) плюс 6 метров высоты подъема соответствовали габаритам помещения.


• Длина цепи 6 м и 2 цепи: Одна цепь — грузовая (поднимает груз), вторая — тяговая (приводит механизм в действие). Длина грузовой цепи равна высоте подъема. Наличие двух отдельных цепей повышает удобство: оператор может находиться в стороне от груза, управляя им через тяговую цепь.


• Минимальное расстояние между крючками 306 мм: Критичный габаритный размер при подвесе тали. Он указывает наименьшее расстояние между опорным крюком (который цепляется за балку или траверсу) и грузовым крюком в их верхнем положении. Если балка или кронштейн расположены низко, этот параметр определяет, поместится ли таль и сохранит ли она необходимый ход для подъема.


• Диаметр цепи 6 мм: Характеристика грузовой калиброванной цепи. Цепь с таким диаметром звена соответствует заявленной грузоподъемности, обладает высокой износостойкостью и устойчивостью к перегибам.

Области применения и типичные задачи

Данная модель оптимальна для задач, не требующих высокой скорости, но нуждающихся в надежности и мобильности. Ее используют для монтажа и демонтажа оборудования в машиностроении, для подачи материалов на поточных линиях, для перемещения заготовок в металлообработке. В автосервисах и на СТО с ее помощью снимают и устанавливают двигатели, коробки передач. На складах — для разгрузки и штабелирования тяжелых штучных грузов. В строительстве — для подъема элементов конструкций, бетонных блоков, оконных рам на небольшую высоту.

Условия эксплуатации и ограничения

Таль TOR ТРШ C рассчитана на работу в температурном диапазоне от -20°C до +40°C. Использование за этими пределами может привести к загустению или, наоборот, снижению эффективности смазки, повышенной хрупкости металла и отказу тормозной системы. Механизм предназначен для подъема грузов строго в вертикальной плоскости. Запрещено использовать его для транспортировки людей, перемещения расплавленного металла, ядовитых или взрывоопасных веществ. Не допускается боковое раскачивание или волочение груза по поверхности. Важным ограничением является ручной привод: для частых подъемов на полную высоту с максимальным грузом оператору потребуется прилагать значительные физические усилия, что определяет режим работы как периодический, а не поточный.

Техническое обслуживание и комплектность

Обслуживание тали сводится к регулярным визуальным проверкам состояния цепей, крюков и корпуса, а также к периодической очистке от производственной пыли, стружки и грязи, которые могут попасть в механизм. Раз в несколько месяцев, в зависимости от интенсивности использования, требуется смазка трущихся узлов специальными составами. В стандартную комплектацию модели 1021707 входит сама таль в сборе с двумя цепями (грузовой и тяговой) и двумя крюками. Дополнительные аксессуары, такие как тележка для перемещения тали по балке, приобретаются отдельно и подбираются в зависимости от типа и профиля подвесного пути (двутавр, рельс).

Габариты и транспортировка

Собственный вес тали — 14 кг, что позволяет двум человекам без труда установить ее на место. Для перевозки и хранения устройство поставляется в индивидуальной картонной упаковке размерами 220x330x180 мм (ШхВхГ). Эти габариты удобны для логистики и складирования до момента ввода в эксплуатацию.
