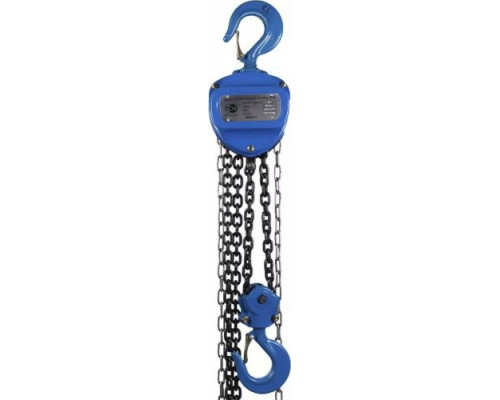

Таль цепная ручная шестеренная TOR ТРШ C 2ТХ9М

Таль ручная шестеренная: надежный механизм для ежедневных подъемных работ

Модель TOR ТРШ C 2ТХ9М — это классическая ручная цепная таль шестеренного типа, ставшая отраслевым стандартом для выполнения погрузочно-разгрузочных и монтажных операций в условиях, где нет доступа к электричеству или его использование нецелесообразно. Ее конструкция, проверенная годами интенсивной эксплуатации, обеспечивает подъем, удержание и точное позиционирование грузов массой до 2 тонн. Механизм рассчитан на многолетнюю службу при минимальном техническом обслуживании, что делает его основным инструментом на строительных площадках, в производственных цехах, на складах и в ремонтных мастерских.

Конструкция и принцип работы шестеренного механизма

В основе тали лежит шестеренная (червячная) передача, которая преобразует усилие, прикладываемое к ручной тяговой цепи, в мощное подъемное усилие на грузовой цепи. Этот тип механизма отличается высокой надежностью и способностью к самоторможению: груз надежно удерживается в поднятом положении без проскальзывания даже при отпускании цепи. Автоматический дисковый тормоз, встроенный в конструкцию, срабатывает мгновенно, обеспечивая безопасную остановку и фиксацию груза. Механизм не требует внешних источников энергии, что гарантирует его полную автономность и готовность к работе в любой момент.

Расшифровка ключевых параметров и их практическое значение

Маркировка «2ТХ9М» и основные характеристики напрямую определяют сферу применения устройства.

• Грузоподъемность 2 тонны: Это предельная масса, на которую рассчитан механизм. Важно понимать, что в расчет берется вес самого груза плюс вес строп, захватов и других оснастки. Для обеспечения долговечности и безопасности рекомендуется эксплуатация с нагрузкой 70-80% от максимальной, то есть около 1.5-1.6 тонн. Конструкция имеет 4-кратный запас прочности, что является стандартом безопасности для подобного оборудования.


• Высота подъема 9 метров: Параметр указывает максимальное расстояние, на которое крюк тали может поднять груз от нижнего положения до верхнего упора. Это критически важно для планирования работ в помещениях с высокими потолками, в технологических проемах или при работе с габаритными объектами. Данной высоты достаточно для большинства задач в складских и производственных ангарах.


• Длина цепи 18 метров и 2 цепи: Общая длина грузовой цепи составляет 18 метров. Наличие двух цепей означает двухрядную полиспастную систему, которая обеспечивает выигрыш в силе — для подъема груза в 2 тонны оператору необходимо приложить усилие всего около 30-35 кг. Это делает работу физически комфортной. Тяговая (ручная) цепь, за которую тянет оператор, имеет отдельный контур.


• Диаметр цепи 6 мм: Это калибр звена грузовой цепи. Цепь из высокопрочной стали, как правило, маркировки G80, обеспечивает высокую стойкость к износу, растяжению и ударным нагрузкам.


• Минимальное расстояние между крючками 368 мм: Это расстояние от верхнего крюка (для подвеса тали на балку или тележку) до нижнего грузового крюка в его самом верхнем положении. Данный габаритный размер необходимо учитывать при подвесе тали, особенно в условиях ограниченной высоты. Он определяет «мертвую зону», в которой крюк не может работать.

Эксплуатационные возможности и ограничения

Таль TOR ТРШ C 2ТХ9М предназначена для периодической (не круглосуточной) работы с грузами различной конфигурации. Она оптимальна для подъема станков, металлоконструкций, оборудования, контейнеров, двигателей и других тяжелых объектов. Температурный диапазон эксплуатации от -20°C до +40°C позволяет использовать ее в неотапливаемых помещениях, но требует осторожности при морозе: перед началом работы необходимо убедиться в отсутствии обледенения механизма и плавно «прогнать» его на холостом ходу.

Ключевое ограничение — ручной привод. Скорость подъема напрямую зависит от физических усилий оператора и составляет в среднем от 0.5 до 1.5 метров в минуту. Для частых подъемов на большую высоту или интенсивных конвейерных работ предпочтительны электрические тали. Данная модель — решение для задач, где важны автономность, надежность и невысокая скорость.

Комплектность, обслуживание и монтаж

Таль поставляется в собранном виде, готовой к подвесу и работе. В комплект входят верхний подвесной крюк, нижний грузовой крюк с предохранительным замком, грузовая и тяговая цепи. Для монтажа необходимо обеспечить надежную точку подвеса: балку двутаврового профиля, консоль или передвижную тележку (которая приобретается отдельно). Несущая конструкция должна выдерживать вес тали (27 кг) плюс полную грузоподъемность с запасом.

Техническое обслуживание предельно простое и заключается в периодической очистке механизма от абразивной пыли, грязи и металлической стружки, а также в регулярной смазке трущихся частей и цепи специальными густыми смазками. Это предотвращает коррозию и износ, значительно продлевая ресурс устройства. Ревизию тормозной системы и шестеренного механизма рекомендуется проводить в соответствии с регламентом производителя, особенно после длительных простоев или работы в тяжелых условиях.

Сравнение с аналогами и сфера оптимального применения

В линейке ручных талей TOR модель ТРШ C занимает среднюю позицию, сочетая оптимальное соотношение грузоподъемности, высоты подъема и цены. По сравнению с более дешевыми рычажными талями, она обеспечивает подъем с пола, большую высоту и удобство работы. По сравнению с тельферами (электрическими талями) — полную энергонезависимость, но меньшую скорость.

Таким образом, таль TOR ТРШ C 2ТХ9М — это универсальный, неприхотливый и долговечный механический помощник для выполнения разовых или регулярных подъемных операций с грузами средней тяжести. Ее выбор обоснован, когда требуется надежное, простое в обслуживании и не зависящее от электросети решение для оснащения рабочего места слесаря, монтажника, склада или небольшой производственной линии.
