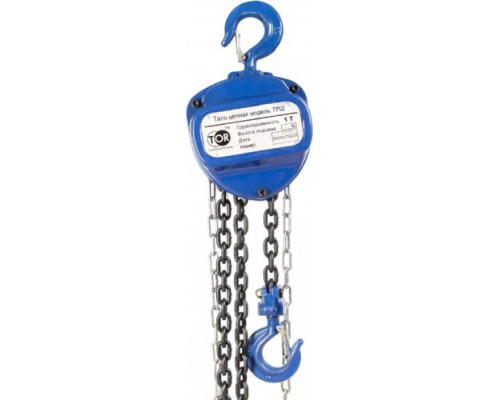

Таль цепная ручная шестеренная TOR ТРШ C 1ТХ9М 1 т

Таль цепная TOR ТРШ C 1ТХ9М: универсальный механизм для подъема грузов до 1 тонны

Таль ручная шестеренная TOR ТРШ C 1ТХ9М (артикул 1021708) — это классический и проверенный временем механизм для вертикального перемещения грузов в условиях, где нет доступа к электричеству или требуется особая надежность и автономность. Модель относится к наиболее востребованной серии G, которая заслужила репутацию неприхотливого и выносливого оборудования на строительных площадках, в производственных цехах, на складах и в мастерских. Ее работа основана на принципе шестеренного редуктора, что обеспечивает оптимальное соотношение прилагаемого усилия и грузоподъемности.

Конструкция и принцип работы

Сердцем тали является шестеренный механизм, преобразующий усилие оператора, прикладываемое к ручной тяговой цепи, в подъем груза на грузовой цепи. Конструкция отличается высокой ремонтопригодностью и простотой обслуживания. Ключевым элементом безопасности является автоматический дисковый тормоз. Он срабатывает сразу, как только оператор прекращает тянуть цепь, надежно фиксируя груз на текущей высоте без проскальзывания. Это исключает самопроизвольное опускание и обеспечивает полный контроль над перемещением.

Корпус и основные компоненты изготовлены из высокопрочных материалов. Конструкция рассчитана с четырехкратным запасом прочности относительно номинальной грузоподъемности в 1 тонну. Это означает, что критическая нагрузка, при которой может произойти разрушение, составляет около 4 тонн. Такой запас обеспечивает долговечность и безопасность при работе в интенсивном режиме и компенсирует возможные динамические нагрузки.

Расшифровка ключевых характеристик и их практическое значение

Каждый параметр модели TOR ТРШ C 1ТХ9М определяет ее возможности и область применения.

• Грузоподъемность 1 тонна (1000 кг): Основная характеристика, указывающая на максимальную массу груза, которую таль может поднять безопасно и в соответствии с техническими нормами. Подходит для перемещения станкового оборудования, двигателей, строительных конструкций, тяжелых материалов. Важно помнить, что вес включает не только сам груз, но и стропы, траверсы или другие грузозахватные приспособления.


• Высота подъема 9 метров: Максимальное расстояние, на которое можно поднять крюк над точкой его первоначального подвеса. Данная высота позволяет работать в стандартных промышленных помещениях, складских ангарах, на объектах с высокими потолками. Это важный параметр для планирования работ — необходимо учитывать не только чистую высоту помещения, но и длину строповочного оборудования.


• Длина цепи 9 метров и 2 цепи: Общая длина грузовой цепи составляет 9 метров. Наличие двух цепей (грузовой и тяговой) — стандарт для ручных шестеренных талей. Грузовая цепь (диаметр 6 мм) непосредственно удерживает груз. Тяговая (ручная) цепь, за которую тянет оператор, имеет меньший шаг и диаметр, что обеспечивает удобное и эффективное приложение усилия. Длина цепи напрямую связана с высотой подъема.


• Минимальное расстояние между крючками 306 мм: Это критический размер при подвесе тали. Он показывает минимальную высоту, необходимую для размещения механизма между верхней точкой крепления (крюк или каретка балки) и нижним крюком, на который вешается груз. Если рабочее пространство по высоте ограничено (например, низкие проемы, потолки), этот параметр становится определяющим.


• Вес тали 18 кг: Относительно небольшой собственный вес для оборудования такой грузоподъемности. Это облегчает транспортировку, переноску и монтаж тали на объекте силами одного-двух человек без применения дополнительной техники.


• Температурный режим от -20°C до +40°C: Таль предназначена для эксплуатации в отапливаемых и неотапливаемых производственных помещениях, а также на открытом воздухе в умеренном климате. При работе в отрицательных температурах рекомендуется использовать смазки соответствующего класса.

Области применения и типовые задачи

Данная модель — это инструмент для решения широкого круга задач по вертикальному перемещению грузов. Она идеальна для монтажно-демонтажных работ, погрузочно-разгрузочных операций, обслуживания оборудования. Таль может использоваться как самостоятельное устройство, подвешиваемое на временную или стационарную балку, кран-балку, монорельс или перекладину, так и в составе более сложных подъемных систем. Ее часто применяют в автосервисах для подъема двигателей, в небольших цехах металлообработки, на строительных площадках для подачи материалов, в складской логистике.

Особенности эксплуатации, обслуживания и ограничения

Таль TOR ТРШ C 1ТХ9М требует правильного подвеса. Верхний крюк должен быть надежно закреплен на опоре, рассчитанной на вес груза с запасом. Запрещается подъем людей, работа с грузом, превышающим 1 тонну, а также подъем груза, находящегося в неустойчивом положении или примороженного к поверхности.

Техническое обслуживание сводится к периодической очистке механизма от производственной пыли, грязи, металлической стружки и регулярной смазке трущихся частей и цепи в соответствии с инструкцией. Шестеренный редуктор и тормозная система не требуют частой регулировки в процессе эксплуатации. Простота конструкции минимизирует риск поломок и облегчает диагностику.

Важным ограничением является ручной привод. Скорость и производительность подъема напрямую зависят от физических усилий оператора. Для частых подъемов на большую высоту или интенсивных цикличных работ может быть целесообразнее рассмотреть электрическую таль. Однако для нерегулярных работ, в условиях отсутствия электросети или там, где требуется точное позиционирование груза, ручная модель остается незаменимым выбором.

Комплектность и упаковка

Таль поставляется в собранном виде, готовом к работе. В комплект входит сама таль с двумя крюками (верхним подвесным и нижним грузовым), грузовая и тяговая цепи. Упаковка — картонная коробка габаритами 240x350x180 мм, что удобно для хранения и перевозки. Вес в упаковке соответствует весу изделия — 18 кг.
