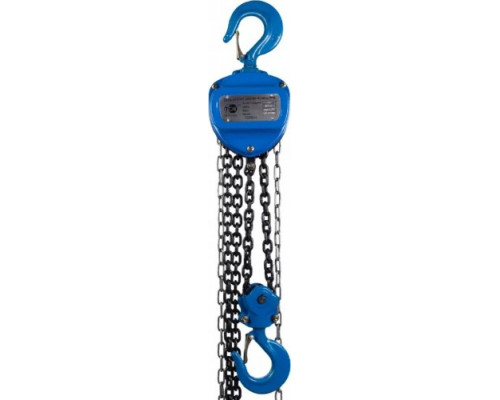

Таль цепная ручная шестеренная TOR ТРШ C 3ТХ6М

Ручная таль для ежедневных промышленных задач

Таль цепная TOR ТРШ C 3ТХ6М — это шестеренный ручной подъемник, созданный для интенсивной эксплуатации в условиях цехов, складов, строительных площадок и монтажных работ. Модель 1021716 с грузоподъемностью 3 тонны представляет собой оптимальный баланс мощности, надежности и мобильности. Ее конструкция, проверенная годами массового применения, рассчитана на многократные циклы подъема и перемещения грузов там, где нет доступа к электросети или где требуется особая точность позиционирования.

Конструкция и принцип работы механизма

В основе тали лежит шестеренная (червячная) передача, которая преобразует усилие оператора на тяговую цепь в мощное тяговое усилие на грузовой цепи. Этот тип механизма известен способностью к самоторможению: груз надежно удерживается в поднятом положении без обратного прокручивания, что критически важно для безопасности. Автоматический дисковый тормоз срабатывает мгновенно, как только оператор прекращает вращение тягового колеса, обеспечивая дополнительную страховку.

Корпус и основные компоненты выполнены из высокопрочных материалов. Заявленный 4-кратный запас прочности означает, что критичные элементы рассчитаны на нагрузку, значительно превышающую номинальные 3 тонны. Это не повод для превышения грузоподъемности, но серьезный фактор долговечности и устойчивости к пиковым нагрузкам в рамках паспортных характеристик.

Расшифровка ключевых параметров и их практическое значение

Грузоподъемность 3 тонны делает данную модель универсальным инструментом для работы со станками, металлоконструкциями, двигателями, тяжелыми заготовками или упакованными материалами. Это типичный диапазон для большинства задач в машиностроении, логистике и ремонтных службах.

Высота подъема 6 метров — это расстояние от крюка верхней подвески до крюка грузозахватного в нижнем положении. Параметр определяет максимальную высоту, на которую можно поднять груз от точки его первоначального расположения. Для данной модели он оптимален для работы в стандартных промышленных помещениях, кузовах грузовых автомобилей или при монтаже конструкций.

Длина грузовой цепи составляет 12 метров, а количество цепей — 2 (грузовая и тяговая). Длинная грузовая цепь обеспечивает большую свободу в выборе точки подвеса тали, позволяя закрепить ее выше, чем требуется для подъема, что часто необходимо при работе с высокими проемами или сложным расположением балок. Диаметр цепи 8 мм указывает на калибр звена, от которого напрямую зависит прочность и износостойкость.

Минимальное расстояние между крюками в 486 мм — важный эксплуатационный параметр. Он показывает, насколько близко можно свести верхний подвесной и нижний грузовой крюк. Чем меньше это расстояние, тем компактнее таль в сложенном состоянии и тем меньше "мертвая" высота, которая теряется при подвешивании оборудования.

Сфера применения и типовые задачи

Данная таль предназначена для вертикального подъема и горизонтального перемещения грузов по монорельсовому пути при условии подвеса на тележке. Ее типичное использование включает:

• Погрузочно-разгрузочные работы с оборудованиями и материалами в условиях цеха или открытой площадки.


• Обслуживание и ремонт техники: подъем агрегатов, узлов станков для демонтажа или установки.


• Монтаж металлических конструкций, ферм, вентиляционного оборудования.


• Использование в качестве вспомогательного инструмента на производственных линиях для точечной подачи заготовок.


• Работы в полевых условиях, на удаленных объектах или в помещениях без стационарного электроснабжения.

Особенности эксплуатации и ограничения

Таль TOR ТРШ C 3ТХ6М рассчитана на работу в температурном диапазоне от -20°C до +40°C. Использование за этими пределами может негативно сказаться на свойствах смазки и работе тормозного механизма.

Это исключительно ручное оборудование. Подъем груза на полную высоту требует физических усилий оператора и времени. Для интенсивных, многоцикловых операций в течение смены следует оценить целесообразность выбора электрической тали.

Модель поставляется в базовой комплектации: механизм тали с двумя крюками (верхним для подвеса и нижним грузовым) и цепями. Тележка для перемещения по балке приобретается отдельно, ее выбор зависит от типа и геометрии подвесного пути (двутавр, рельс).

Техническое обслуживание является минимальным, но обязательным. Оно заключается в регулярной очистке механизма от абразивной пыли и загрязнений, периодической проверке состояния цепи на предмет деформаций и износа, а также в смазке трущихся узлов в соответствии с инструкцией производителя.

Вес, габариты и транспортировка

Собственный вес тали 29 кг определяет ее как мобильное, но все же достаточно массивное оборудование. Переноска и подвеска требуют участия двух человек или использования вспомогательных средств. Габариты упаковки (300x420x200 мм) позволяют удобно транспортировать и хранить изделие до ввода в эксплуатацию.
