Тележка с цепным приводом для перемещения талей до 10 тонн
Модель 104103 — это механическая тележка (кошка) для подвесных талей, предназначенная для ручного перемещения грузового оборудования по нижнему полку двутавровой балки. Её ключевая задача — обеспечить точное позиционирование груза в горизонтальной плоскости там, где использование электротехники нецелесообразно или невозможно. Механический цепной привод делает устройство энергонезависимым и готовым к работе в любых условиях сразу после монтажа.
Конструкция и принцип работы

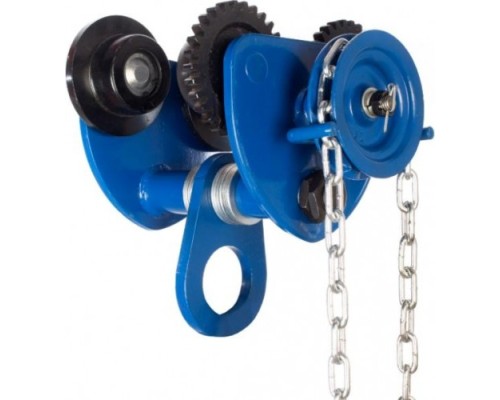

Тележка представляет собой стальной механизм с двумя ходовыми колесами, которые катятся по нижней полке подкрановой балки. Перемещение осуществляется вручную, с помощью приводной грузовой цепи длиной 3 метра. Оператор тянет за цепь, усилие через редуктор передаётся на колеса, и вся система плавно движется по балке. Такая конструкция исключает проскальзывание и обеспечивает полный контроль над скоростью и точкой остановки тали с грузом.
Ключевые параметры и их практическое значение
Грузоподъемность в 10 тонн определяет сферу применения модели для серьёзных промышленных задач: в цехах металлообработки, на складах металлопроката, в ремонтных зонах и малых производствах. Это не вспомогательное, а основное оборудование для регулярной работы с тяжелыми заготовками, станками или крупногабаритными изделиями.
Радиус поворота 2 метра — критически важный параметр при планировании пути движения. Он указывает минимальный радиус закругления рельсового пути, по которому может следовать тележка. Если ваш подкрановый путь имеет поворот, его радиус должен быть не менее 2 метров, иначе тележка заблокируется или будет работать с повышенным износом.
Диапазон ширины балки от 155 до 185 мм показывает совместимость тележки с типовыми размерами двутавров. Перед установкой необходимо точно измерить ширину нижней полки вашей подкрановой балки (ГОСТ 19425-74, СТО АСЧМ 20-93 и др.) и убедиться, что она попадает в этот диапазон. Несоблюдение этого требования сделает монтаж невозможным или небезопасным.
Особенности и ограничения эксплуатации
Данная модель — приводная. Это означает, что для её перемещения требуется прилагать физическое усилие к цепи, пропорциональное массе тали с грузом. Она оптимальна для участков с неинтенсивным или периодическим перемещением грузов. Для постоянной работы на длинных пролетах или при высокой частоте циклов стоит рассмотреть электрифицированные аналоги.
Обратите внимание на комплектность: в описании указан только вес (43 кг). Как правило, в базовую поставку входит сама тележка, приводная цепь и крепеж для соединения с талью. Уточняйте комплектацию у поставщика, так как некоторые тали требуют отдельного приобретения соединительного пальца или скобы.
Цветовое исполнение (синий или оранжевый) не влияет на технические характеристики и является производственной особенностью. Яркий цвет повышает визуальную заметность оборудования в цеху.
Сфера применения и рекомендации по выбору
Тележка TOR Тип В (GCL) 104103 выбирается для создания гибкой и мобильной грузоподъемной системы на основе стационарно смонтированных подкрановых путей. Она идеально подходит для:
- Обслуживания станочного парка, когда один кран должен последовательно подавать заготовки на несколько станков.
- Складирования тяжелых предметов в условиях отсутствия трехфазной электросети.
- Ремонтных и монтажных работ в цехах с нерегулярной грузоподъемной нагрузкой.
- Интеграции с ручными или электрическими талями соответствующей грузоподъемности (до 10 т).
При выборе убедитесь, что грузоподъемность тали, которая будет подвешена к тележке, не превышает 10 тонн. Проверьте состояние подкранового пути: он должен быть ровным, без перекосов, задиров и коррозии, которые могут привести к заклиниванию колес или их ускоренному износу. Монтаж и первый запуск должны проводиться с проверкой плавности хода и отсутствия перекосов в подвесе.
Характеристики
Габариты и вес
