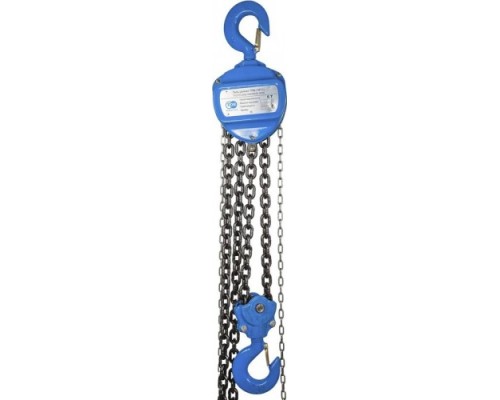

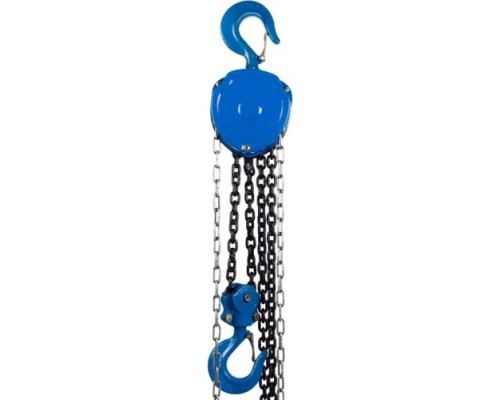

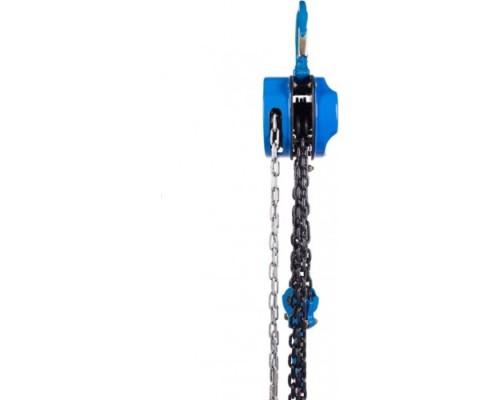

Таль цепная TOR ТРШ 5,0 т, высота подъема 12 м

Таль ручная шестеренная для интенсивных подъемных операций

Модель TOR ТРШ 5,0 т тип С 1015121 представляет собой цепную ручную таль шестеренного типа, сконструированную для надежного и безопасного подъема грузов массой до 5 тонн на фиксированную высоту 12 метров. Это оборудование промышленного класса, где ключевыми приоритетами являются механическая надежность, долговечность и точность позиционирования груза в условиях, где использование электрических подъемников нецелесообразно или невозможно. Конструкция типа «С» с двумя цепями (грузовой и тяговая) обеспечивает эффективную передачу усилия оператора на груз.

Конструктивные особенности и принцип работы

В основе тали лежит шестеренный механизм, который преобразует усилие, прикладываемое оператором к тяговой цепи, в подъемное усилие на грузовой цепи. Такая система отличается от более простых рычажных моделей возможностью работы с большими высотами подъема и обеспечивает более плавный и контролируемый ход. Механизм заключен в прочный стальной корпус, защищающий шестерни и подшипники от пыли, грязи и механических повреждений. Использование грузовой цепи с диаметром звена 10 мм и шагом 30 мм гарантирует высокую прочность и износостойкость при контакте со звездочками механизма.

Расшифровка ключевых параметров и их практическое значение

Каждая характеристика этой модели напрямую влияет на ее применение и эксплуатационные возможности.

• Грузоподъемность 5 т (5000 кг): Параметр определяет максимальную массу нетто груза, который можно поднимать с соблюдением всех норм безопасности. Важно учитывать, что к этому весу не должна добавляться масса грузозахватных приспособлений (крюков, строп, траверс). Для длительной и безопасной работы рекомендуется эксплуатация с нагрузкой 80-90% от максимальной, то есть до 4-4.5 тонн.


• Высота подъема 12 м: Это фиксированное значение хода грузового крюка от нижнего до верхнего положения. Высота в 12 метров указывает на то, что таль предназначена для работы в высоких помещениях: складах с высокими стеллажами, производственных цехах, на строительных площадках для монтажа конструкций. Длина грузовой цепи также составляет 12 метров, что полностью соответствует рабочему ходу.


• Диаметр цепи 10 мм: Грузовая цепь калиброванная, высокого класса прочности. Диаметр 10 мм обеспечивает необходимый запас прочности для работы с заявленной нагрузкой, устойчивость к перегибам и ударным нагрузкам. Цепь проходит обязательную термообработку для повышения твердости и износостойкости.


• Вес тали 87.54 кг: Значительная масса оборудования (собственный вес около 88 кг) является следствием использования массивных стальных компонентов и мощного шестеренного механизма. Это указывает на высокую конструктивную прочность, но одновременно требует стационарной или надежно закрепленной подвижной опоры (например, на тележке для тали). Переносить устройство вручную затруднительно, необходим подъемный механизм.


• Тип привода и цепи: Шестеренный привод (ТРШ) требует приложения усилия к бесконечной тяговой цепи. Это позволяет оператору работать в удобной позе, стоя на земле, и прилагать меньшее усилие по сравнению с рычажными талями, особенно на большой высоте подъема.

Сфера применения и типичные задачи

Данная модель оптимальна для задач, где не требуется высокая скорость подъема, но критически важны автономность от электросети, надежность и точность.

• Монтажные и демонтажные работы на промышленных предприятиях (установка станков, агрегатов).


• Погрузочно-разгрузочные операции со штучными тяжеловесными грузами на складах и в логистических комплексах.


• Обслуживание и ремонт тяжелого оборудования, где необходим точный позиционный подъем.


• Строительные работы в условиях отсутствия стационарного электроснабжения.


• Использование в составе подвесных систем или кран-балок с ручным перемещением.

Особенности эксплуатации, ограничения и требования

Для обеспечения безопасности и долговечности оборудования необходимо учитывать ряд важных условий.

Таль предназначена для вертикального подъема груза. Запрещено использовать ее для бокового волочения или перемещения грузов по горизонтали, если она не установлена на специальную каретку (тележку). Подвес тали должен осуществляться за предусмотренную для этого проушину (верхний крюк) на надежную и соответствующую по нагрузке опору. Обязателен регулярный визуальный осмотр цепи, крюков и механизма перед началом работы на предмет деформаций, трещин и износа.

Крюки должны быть оборудованы предохранительными замками. Работа с грузом, масса которого неизвестна или превышает 5 тонн, недопустима. Эксплуатация возможна в широком температурном диапазоне, характерном для закрытых производственных помещений. Механизм требует периодического обслуживания: очистки от загрязнений и смазки трущихся частей и цепи в соответствии с инструкцией производителя.

Комплектность и совместимость

Базовая комплектация модели включает саму таль с грузовой и тяговой цепями, верхний и нижний грузовые крюки с замками. Для организации перемещения груза по горизонтали потребуется отдельная покупка ручной или механизированной тележки (каретки), совместимой по грузоподъемности (от 5 т) и посадочным размером с верхним крюком тали. Также необходимо отдельно подбирать грузозахватные приспособления (стропы, траверсы), рассчитанные на аналогичную нагрузку.
